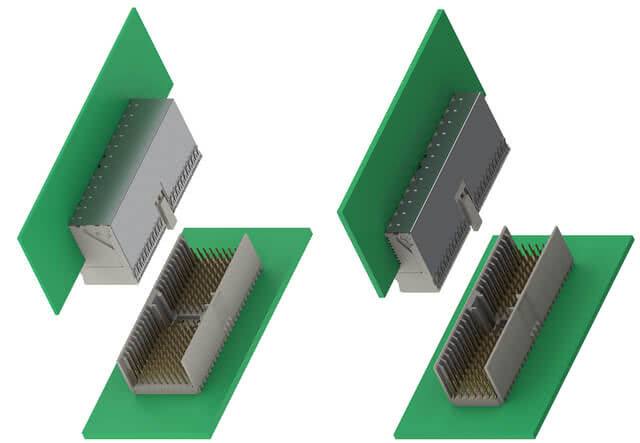

Trdi konektorji IEC 61076-4-101, razmik 2 mm
Visoka gostota kontaktov: Serija trdih konektorjev hm2.0 je bila razvita v skladu z mednarodnim standardom IEC 61076-4-101. Oklopljeni konektor z razmakom 2,0 mm je primeren za aplikacije, ki zahtevajo visoko gostoto kontaktov in zanesljivost. Zato je ta sistem konektorjev zelo priljubljen na področju backplane. Standardizacija zagotavlja združljivost konektorjev različnih proizvajalcev.
Značilnosti
- Široka izbira izvedb
- Modularni konektorji z razmakom 2 mm
- 5 ali 8 signalnih vrst
- 12 različnih dolžin kontaktov
- Možnost individualne
- konfiguracije na voljo z ali brez oklopa
- Hitrosti
- prenosa podatkov do 3,125 Gbit/s Robustna zasnova
- Dodatna oprema, kot so zaščitne kapice in kodiranje
Aplikacije
- Telekomunikacije
- Mrežni sistemi
- CompactPCI
- Medicinska tehnologija
- Industrijski računalniki (IPC)
hm2.0: Pregled
Filtri
peresne letve

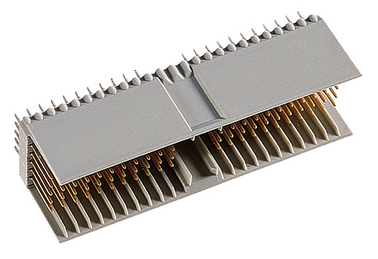

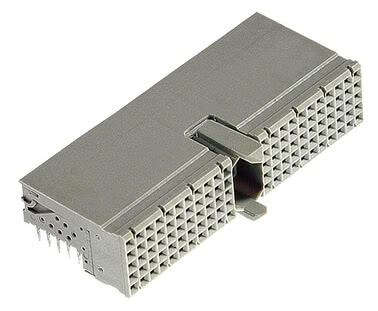

hm2.0 konektor tipa A Št. 244-11000-15
Število 110, Dolžina priključka 2,9 mm, za debelino tiskanega vezja najmanj 1,44 mm, brez zaščite, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 konektor tipa A Št. 244-11300-15
Število 110, Dolžina priključka 2,9 mm, za debelino tiskanega vezja najmanj 1,44 mm, z oklopom, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 konektor tipa A Št. 244-11305-15
Število 90, Dolžina priključka 2,9 mm, za debelino tiskanega vezja najmanj 1,44 mm, z oklopom, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 konektor tipa A Št. 244-11306-15
Število 90, Dolžina priključka 2,9 mm, za debelino tiskanega vezja najmanj 1,44 mm, z oklopom, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja

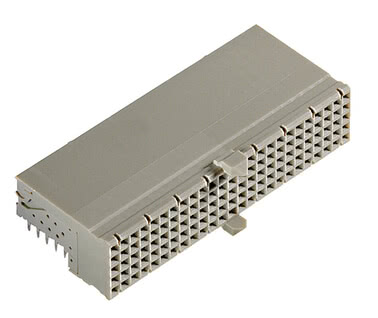

hm2.0 konektor tipa AB25 Št. 244-61000-15
Število 125, Dolžina priključka 2,9 mm, za debelino tiskanega vezja najmanj 1,44 mm, brez zaščite, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 konektor tipa AB25 Št. 244-61300-15
Število 125, Dolžina priključka 2,9 mm, za debelino tiskanega vezja najmanj 1,44 mm, z oklopom, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja

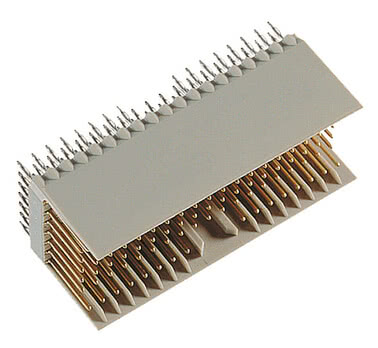

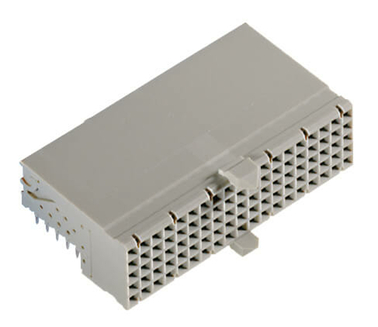

hm2.0 konektor tipa AB19 Št. 244-63000-15
Število 95, Dolžina priključka 2,9 mm, za debelino tiskanega vezja najmanj 1,44 mm, brez zaščite, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 konektor tipa AB19 Št. 244-63300-15
Število 95, Dolžina priključka 2,9 mm, za debelino tiskanega vezja najmanj 1,44 mm, z oklopom, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 konektor tipa AB22 Št. 244-62000-15
Število 110, Dolžina priključka 2,9 mm, za debelino tiskanega vezja najmanj 1,44 mm, brez zaščite, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 konektor tipa AB22 Št. 244-62300-15
Število 110, Dolžina priključka 2,9 mm, za debelino tiskanega vezja najmanj 1,44 mm, z oklopom, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja

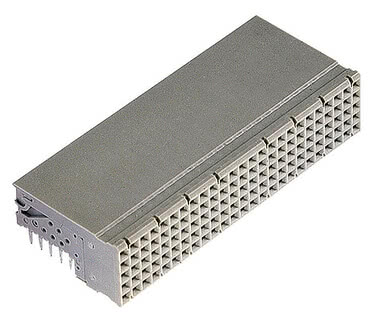

hm2.0 konektor tipa B25 Št. 244-21000-15
Število 125, Dolžina priključka 2,9 mm, za debelino tiskanega vezja najmanj 1,44 mm, brez zaščite, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 konektor tipa B25 Št. 244-21300-15
Število 125, Dolžina priključka 2,9 mm, za debelino tiskanega vezja najmanj 1,44 mm, z oklopom, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 konektor tipa B19 Št. 244-23000-15
Število 95, Dolžina priključka 2,9 mm, za debelino tiskanega vezja najmanj 1,44 mm, brez zaščite, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 konektor tipa B19 Št. 244-23300-15
Število 95, Dolžina priključka 2,9 mm, za debelino tiskanega vezja najmanj 1,44 mm, z oklopom, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja

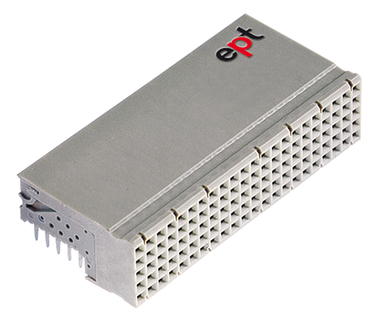

hm2.0 konektor tipa B22 Št. 244-22000-15
Število 110, Dolžina priključka 2,9 mm, za debelino tiskanega vezja najmanj 1,44 mm, brez zaščite, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 konektor tipa B22 Št. 244-22300-15
Število 110, Dolžina priključka 2,9 mm, za debelino tiskanega vezja najmanj 1,44 mm, z oklopom, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja

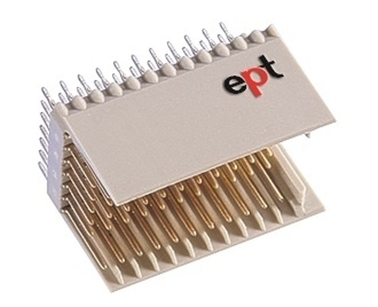

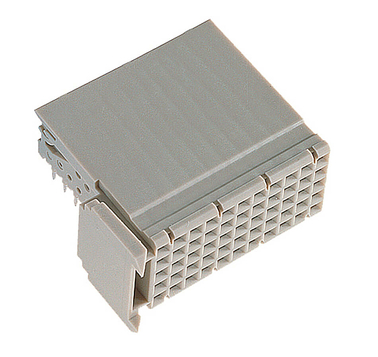

hm2.0 konektor tipa C Št. 244-31000-15
Število 55, Dolžina priključka 2,9 mm, za debelino tiskanega vezja najmanj 1,44 mm, brez zaščite, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 konektor tipa C Št. 244-31300-15
Število 55, Dolžina priključka 2,9 mm, za debelino tiskanega vezja najmanj 1,44 mm, z oklopom, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja

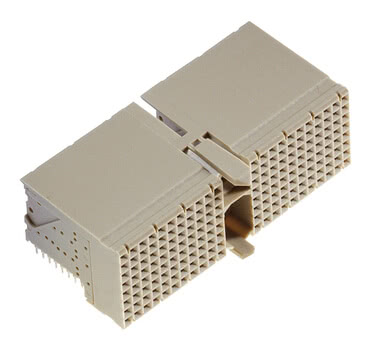

hm2.0 konektor tipa D Št. 246-11000-15
Število 176, Dolžina priključka 2,9 mm, za debelino tiskanega vezja najmanj 1,44 mm, na voljo z ali brez oklopa, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 konektor tipa D Št. 246-11300-15
Število 176, Dolžina priključka 2,9 mm, za debelino tiskanega vezja najmanj 1,44 mm, na voljo z ali brez oklopa, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja

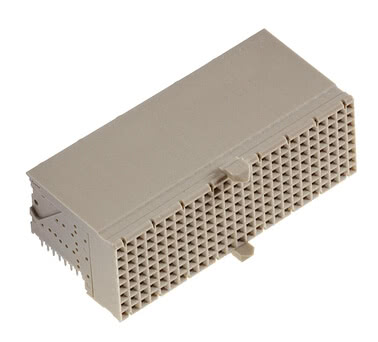

hm2.0 konektor z izvodki, izvedba DE Št. 246-61000-15
Število 200, Dolžina priključka 2,9 mm, za debelino tiskanega vezja najmanj 1,44 mm, na voljo z ali brez oklopa, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 konektor z izvodki, izvedba DE Št. 246-61300-15
Število 200, Dolžina priključka 2,9 mm, za debelino tiskanega vezja najmanj 1,44 mm, na voljo z ali brez oklopa, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja

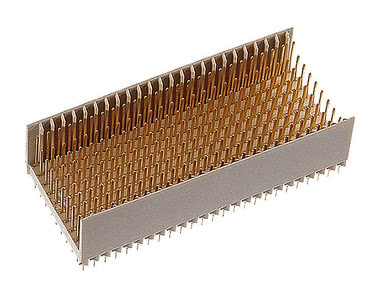

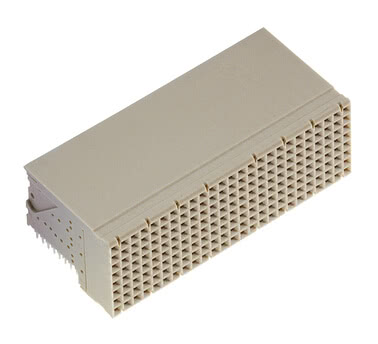

hm2.0 konektor tipa E Št. 246-21000-15
Število 200, Dolžina priključka 2,9 mm, za debelino tiskanega vezja najmanj 1,44 mm, na voljo z ali brez oklopa, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 konektor tipa E Št. 246-21300-15
Število 200, Dolžina priključka 2,9 mm, za debelino tiskanega vezja najmanj 1,44 mm, na voljo z ali brez oklopa, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja

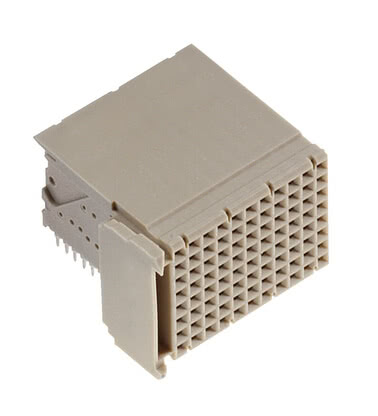

hm2.0 konektor tipa F Št. 246-31000-15
Število 88, Dolžina priključka 2,9 mm, za debelino tiskanega vezja najmanj 1,44 mm, na voljo z ali brez oklopa, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 konektor tipa F Št. 246-31300-15
Število 88, Dolžina priključka 2,9 mm, za debelino tiskanega vezja najmanj 1,44 mm, na voljo z ali brez oklopa, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja

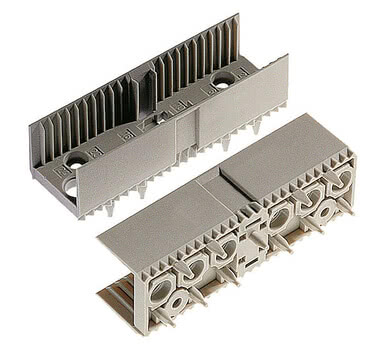

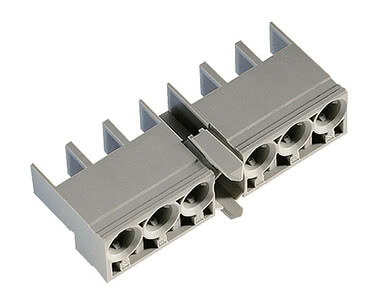

hm2.0 konektor tipa L Št. 244-51000
za debelino tiskanega vezja najmanj 1,44 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
Napajanje

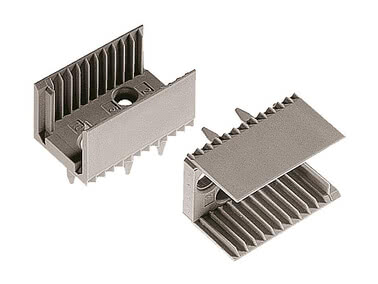

hm2.0 konektor tipa N Št. 244-52000
za debelino tiskanega vezja najmanj 1,44 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
Napajanje
hm2.0 konektor tipa A15 Št. 244-13000-15
Število 60, Dolžina priključka 2,9 mm, za debelino tiskanega vezja najmanj 1,44 mm, brez zaščite, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
nožne letve
hm2.0 priključna letev, izvedba A Št. 243-11010-15
Število 110, Dolžina priključka 3,7 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba A Št. 243-11310-15
Število 154, Dolžina priključka 3,7 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba A Št. 243-11322-15
Število 154, Dolžina priključka 3,7 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba A Št. 243-11323-15
Število 100, Dolžina priključka 3,7 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba A Št. 243-11360-15F
Število 154, Dolžina priključka 14,5 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba A Št. 243-11709-15F
Število 100, Dolžina priključka 16 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba A Št. 243-11710-15F
Število 154, Dolžina priključka 16 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba A Št. 243-11715-15F
Število 154, Dolžina priključka 16 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba A Št. 243-11734-15F
Število 154, Dolžina priključka 14,5 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja

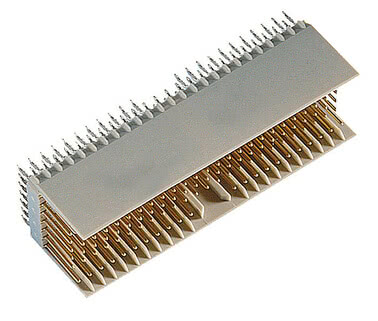

hm2.0 priključna letev, izvedba AB25 Št. 243-61010-15
Število 125, Dolžina priključka 3,7 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba AB25 Št. 243-61310-15
Število 169, Dolžina priključka 3,7 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba AB25 Št. 243-61320-15
Število 169, Dolžina priključka 3,7 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba AB25 Št. 243-61360-15F
Število 169, Dolžina priključka 14,5 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba AB19 Št. 243-63010-15
Število 95, Dolžina priključka 3,7 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba AB19 Št. 243-63310-15
Število 127, Dolžina priključka 3,7 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba AB19 Št. 243-63320-15
Število 127, Dolžina priključka 3,7 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba AB19 Št. 243-63360-15F
Število 127, Dolžina priključka 14,5 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja

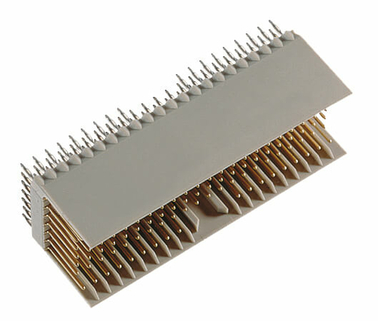

hm2.0 priključna letev, izvedba AB22 Št. 243-62010-15
Število 110, Dolžina priključka 3,7 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba AB22 Št. 243-62310-15
Število 146, Dolžina priključka 3,7 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba AB22 Št. 243-62320-15
Število 146, Dolžina priključka 3,7 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba AB22 Št. 243-62360-15F
Število 146, Dolžina priključka 14,5 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja

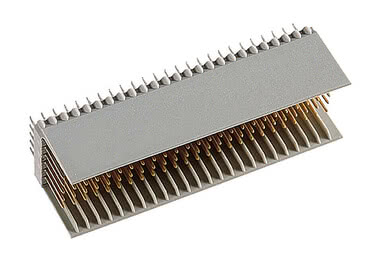

hm2.0 priključna letev, izvedba B25 Št. 243-21010-15
Število 125, Dolžina priključka 3,7 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba B25 Št. 243-21020-15
Število 125, Dolžina priključka 3,7 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba B25 Št. 243-21310-15
Število 175, Dolžina priključka 3,7 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba B25 Št. 243-21320-15
Število 175, Dolžina priključka 3,7 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja

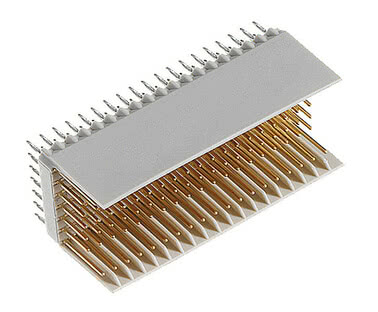

hm2.0 priključna letev, izvedba B19 Št. 243-23310-15
Število 95, Dolžina priključka 3,7 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba B19 Št. 243-23320-15
Število 133, Dolžina priključka 3,7 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba B19 Št. 243-23360-15F
Število 133, Dolžina priključka 14,5 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba B19 Št. 243-23361-15F
Število 133, Dolžina priključka 14,5 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba B19 Št. 243-23371-15F
Število 133, Dolžina priključka 16 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba B19 Št. 243-23700-15F
Število 133, Dolžina priključka 16 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba B19 Št. 243-23716-15F
Število 133, Dolžina priključka 14,5 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja

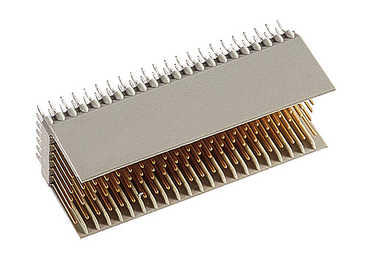

hm2.0 priključna letev, izvedba B22 Št. 243-22310-15
Število 154, Dolžina priključka 3,7 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba B22 Št. 243-22311-15
Število 154, Dolžina priključka 3,7 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba B22 Št. 243-22312-15
Število 132, Dolžina priključka 3,7 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba B22 Št. 243-22320-15
Število 154, Dolžina priključka 3,7 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba B22 Št. 243-22351-15F
Število 132, Dolžina priključka 14,5 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba B22 Št. 243-22360-15F
Število 154, Dolžina priključka 14,5 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba B22 Št. 243-22361-15F
Število 154, Dolžina priključka 14,5 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba B22 Št. 243-22371-15F
Število 154, Dolžina priključka 16 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba B22 Št. 243-22734-15F
Število 154, Dolžina priključka 14,5 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba C Št. 243-31010-15
Število 55, Dolžina priključka 3,7 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba C Št. 243-31020-15
Število 55, Dolžina priključka 3,7 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba C Št. 243-31310-15
Število 77, Dolžina priključka 3,7 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba C Št. 243-31320-15
Število 77, Dolžina priključka 3,7 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja

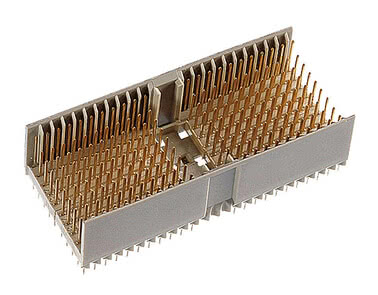

hm2.0 priključna letev, izvedba D Št. 245-11010-15
Število 176, Dolžina priključka 3,7 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba D Št. 245-11310-15
Število 220, Dolžina priključka 3,7 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba DE Št. 245-61010-15
Število 200, Dolžina priključka 3,7 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba DE Št. 245-61310-15
Število 244, Dolžina priključka 3,7 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba E Št. 245-21010-15
Število 200, Dolžina priključka 3,7 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba E Št. 245-21310-15
Število 250, Dolžina priključka 3,7 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba F Št. 245-31010-15
Število 88, Dolžina priključka 3,7 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba F Št. 245-31310-15
Število 110, Dolžina priključka 3,7 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba L Št. 243-51000
za debelino tiskanega vezja najmanj 1,44 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
Napajanje

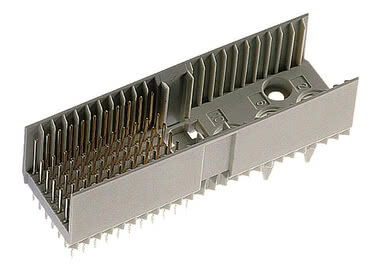

hm2.0 priključna letev, izvedba M Št. 243-41010-15
Število 55, Dolžina priključka 3,7 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
Napajanje
hm2.0 priključna letev, izvedba M Št. 243-41310-15
Število 77, Dolžina priključka 3,7 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
Napajanje
hm2.0 priključna letev, izvedba N Št. 243-52000
za debelino tiskanega vezja najmanj 1,44 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
Napajanje
hm2.0 priključna letev, izvedba A15 Št. 243-13010-15
Število 60, Dolžina priključka 3,7 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba A15 Št. 243-13020-15
Število 60, Dolžina priključka 3,7 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba A15 Št. 243-13310-15
Število 84, Dolžina priključka 3,7 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 priključna letev, izvedba A Št. 243-11321-15
Število 154, Dolžina priključka 3,7 mm, za debelino tiskanega vezja > 2,2 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
Dodatki
hm2.0 kodirni vložek za konektor Št. 244-8011
za hm-profilne letve, Orehovo rjava RAL 8011
Pravokotni
hm2.0 kodirni vložek za konektor Št. 244-8012
za hm-profilne letve, Jagodno rdeča RAL 3018, Specifikacija telefonije
Pravokotni
hm2.0 kodirni vložek za konektor Št. 244-8013
za hm-profilne letve, Modro-vijolična RAL 4005
Pravokotni
hm2.0 kodirni vložek za konektor Št. 244-8014
za hm-profilne letve, Briljantno modra RAL 5007, 5,0 V cPCI
Pravokotni
hm2.0 kodirni vložek za konektor Št. 244-8021
za hm-profilne letve, zeleni reseda RAL 6011
Pravokotni
hm2.0 kodirni vložek za konektor Št. 244-8031
za hm-profilne letve, Kadmijeva rumena RAL 1021, 3,3 V cPCI
Pravokotni
hm2.0 kodirni vložek za konektor Št. 244-8032
za hm-profilne letve, Sivo kot skrilavec RAL 7015
Pravokotni
hm2.0 kodirni vložek za konektor Št. 244-8033
za hm-profilne letve, Jekleno modra RAL 5011
Pravokotni
hm2.0 kodirni vložek za konektor Št. 244-8034
za hm-profilne letve, Pastelno oranžna RAL 2003
Pravokotni
hm2.0 kodirni vložek za konektor Št. 244-8041
za hm-profilne letve, Oker rumena RAL 1024
Pravokotni
hm2.0 kodirni vložek za nožni trak Št. 243-8011
za merilne letve hm, Orehovo rjava RAL 8011
Pravokotni
hm2.0 kodirni vložek za nožni trak Št. 243-8012
za merilne letve hm, Jagodno rdeča RAL 3018, Specifikacija telefonije
Pravokotni
hm2.0 kodirni vložek za nožni trak Št. 243-8013
za merilne letve hm, Modro-vijolična RAL 4005
Pravokotni
hm2.0 kodirni vložek za nožni trak Št. 243-8014
za merilne letve hm, Briljantno modra RAL 5007, 5,0 V cPCI
Pravokotni
hm2.0 kodirni vložek za nožni trak Št. 243-8021
za merilne letve hm, zeleni reseda RAL 6011
Pravokotni
hm2.0 kodirni vložek za nožni trak Št. 243-8031
za merilne letve hm, Kadmijeva rumena RAL 1021, 3,3 V cPCI
Pravokotni
hm2.0 kodirni vložek za nožni trak Št. 243-8032
za merilne letve hm, Sivo kot skrilavec RAL 7015
Pravokotni
hm2.0 kodirni vložek za nožni trak Št. 243-8033
za merilne letve hm, Jekleno modra RAL 5011
Pravokotni
hm2.0 kodirni vložek za nožni trak Št. 243-8034
za merilne letve hm, Pastelno oranžna RAL 2003
Pravokotni
hm2.0 kodirni vložek za nožni trak Št. 243-8041
za merilne letve hm, Oker rumena RAL 1024
Pravokotni
hm2.0 spodnja zaščitna pločevina, izvedba A Št. 244-11600-1
22 stikov, Dolžina priključka 3,4 mm, za debelino tiskanega vezja najmanj 1,44 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 spodnja zaščitna pločevina, izvedba B25 Št. 244-21600-1
25 stikov, Dolžina priključka 3,4 mm, za debelino tiskanega vezja najmanj 1,44 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 spodnja zaščitna pločevina, izvedba B19 Št. 244-23600-1
19 stikov, Dolžina priključka 3,4 mm, za debelino tiskanega vezja najmanj 1,44 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 spodnja zaščitna pločevina, izvedba B22 Št. 244-22600-1
22 stikov, Dolžina priključka 3,4 mm, za debelino tiskanega vezja najmanj 1,44 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 spodnja zaščitna pločevina, izvedba C Št. 244-31600-1
11 stikov, Dolžina priključka 3,4 mm, za debelino tiskanega vezja najmanj 1,44 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 spodnja zaščitna pločevina, izvedba D Št. 246-11600-1
22 stikov, Dolžina priključka 3,4 mm, za debelino tiskanega vezja najmanj 1,44 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 spodnja zaščitna pločevina, izvedba E Št. 246-21600-1
25 stikov, Dolžina priključka 3,4 mm, za debelino tiskanega vezja najmanj 1,44 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 spodnja zaščitna pločevina, izvedba F Št. 246-31600-1
11 stikov, Dolžina priključka 3,4 mm, za debelino tiskanega vezja najmanj 1,44 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Tehnologija stiskanja in prileganja
hm2.0 Shroud A Št. 243-5525-1/1
za debelino tiskanega vezja 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
hm2.0 Shroud A Št. 243-5525-2/1
za debelino tiskanega vezja 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
hm2.0 Shroud A Št. 243-5525-3/1
za debelino tiskanega vezja > 4,8 mm, x = 2,9 mm, y = 13,35 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
hm2.0 Shroud A Št. 243-5525-4/1
za debelino tiskanega vezja 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
hm2.0 Shroud A Št. 243-5525-5/1
za debelino tiskanega vezja < 2,4 mm, x = 6,3 mm, y = 16,75 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
hm2.0 Shroud AB19 Št. 243-5719-1/1
za debelino tiskanega vezja 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
hm2.0 Shroud AB19 Št. 243-5719-2/1
za debelino tiskanega vezja 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
hm2.0 Shroud AB19 Št. 243-5719-3/1
za debelino tiskanega vezja > 4,8 mm, x = 2,9 mm, y = 13,35 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
hm2.0 Shroud AB19 Št. 243-5719-4/1
za debelino tiskanega vezja 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
hm2.0 Shroud AB19 Št. 243-5719-5/1
za debelino tiskanega vezja < 2,4 mm, x = 6,3 mm, y = 16,75 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
hm2.0 Shroud AB22 Št. 243-5722-1/1
za debelino tiskanega vezja 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
hm2.0 Shroud AB22 Št. 243-5722-2/1
za debelino tiskanega vezja 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
hm2.0 Shroud AB22 Št. 243-5722-3/1
za debelino tiskanega vezja > 4,8 mm, x = 2,9 mm, y = 13,35 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
hm2.0 Shroud AB22 Št. 243-5722-4/1
za debelino tiskanega vezja 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
hm2.0 Shroud AB22 Št. 243-5722-5/1
za debelino tiskanega vezja < 2,4 mm, x = 6,3 mm, y = 16,75 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
hm2.0 Shroud AB25 Št. 243-5725-1/1
za debelino tiskanega vezja 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
hm2.0 Shroud AB25 Št. 243-5725-2/1
za debelino tiskanega vezja 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
hm2.0 Shroud AB25 Št. 243-5725-3/1
za debelino tiskanega vezja > 4,8 mm, x = 2,9 mm, y = 13,35 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
hm2.0 Shroud AB25 Št. 243-5725-4/1
za debelino tiskanega vezja 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
hm2.0 Shroud AB25 Št. 243-5725-5/1
za debelino tiskanega vezja < 2,4 mm, x = 6,3 mm, y = 16,75 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
hm2.0 Shroud B25 Št. 243-5625-1/1
za debelino tiskanega vezja 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
hm2.0 Shroud B25 Št. 243-5625-2/1
za debelino tiskanega vezja 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
hm2.0 Shroud B25 Št. 243-5625-3/1
za debelino tiskanega vezja > 4,8 mm, x = 2,9 mm, y = 13,35 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
hm2.0 Shroud B25 Št. 243-5625-4/1
za debelino tiskanega vezja 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
hm2.0 Shroud B25 Št. 243-5625-5/1
za debelino tiskanega vezja < 2,4 mm, x = 6,3 mm, y = 16,75 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
hm2.0 Shroud B19 Št. 243-5619-1/1
za debelino tiskanega vezja 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
hm2.0 Shroud B19 Št. 243-5619-2/1
za debelino tiskanega vezja 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
hm2.0 Shroud B19 Št. 243-5619-3/1
za debelino tiskanega vezja > 4,8 mm, x = 2,9 mm, y = 13,35 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
hm2.0 Shroud B19 Št. 243-5619-4/1
za debelino tiskanega vezja 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
hm2.0 Shroud B19 Št. 243-5619-5/1
za debelino tiskanega vezja < 2,4 mm, x = 6,3 mm, y = 16,75 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
hm2.0 Shroud B22 Št. 243-5622-1/1
za debelino tiskanega vezja 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
hm2.0 Shroud B22 Št. 243-5622-2/1
za debelino tiskanega vezja 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
hm2.0 Shroud B22 Št. 243-5622-3/1
za debelino tiskanega vezja > 4,8 mm, x = 2,9 mm, y = 13,35 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
hm2.0 Shroud B22 Št. 243-5622-4/1
za debelino tiskanega vezja 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
hm2.0 Shroud B22 Št. 243-5622-5/1
za debelino tiskanega vezja < 2,4 mm, x = 6,3 mm, y = 16,75 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
hm2.0 Shroud C Št. 243-5511-1/1
za debelino tiskanega vezja 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
hm2.0 Shroud C Št. 243-5511-2/1
za debelino tiskanega vezja 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
hm2.0 Shroud C Št. 243-5511-3/1
za debelino tiskanega vezja > 4,8 mm, x = 2,9 mm, y = 13,35 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
hm2.0 Shroud C Št. 243-5511-4/1
za debelino tiskanega vezja 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
hm2.0 Shroud C Št. 243-5511-5/1
za debelino tiskanega vezja < 2,4 mm, x = 6,3 mm, y = 16,75 mm, preizkušeno v skladu z IEC 61076-4-101
Pravokotni
Drugo število drogov? Drugačne višine zlaganja? Alternativni kontaktni premazi? Različice po meri? Zaostali kontakti?
Značilnosti
Konektorji hm2.0 se uporabljajo med drugim v sistemih CompactPCI. To je standard PICMG za vrhunske sisteme v 19-palčni tehnologiji s pasivno zadnjo ploščo. Zaradi svoje robustne zasnove in hitrosti prenosa podatkov do 3,125 Gbit/s so primerni za visoke zahteve glede zmogljivosti, robustnosti in zanesljivosti. Konektor hm2.0 se vse pogosteje uporablja tudi v industrijskih aplikacijah, saj ima robusten sistem priključevanja in z razmakom 2 mm visoko gostoto kontaktov. Konektor je na voljo s 5 ali 8 signalnimi vrstami in 12 različnimi dolžinami konic.
Pregled podrobnosti
Pregled podrobnosti
Izdelamo vam natančno prilagojene, individualne konektorje za vašo uporabo.
Zahtevajte individualni konektor zdaj
- druga števila polov
- druge višine zlaganja
- alternativne prevleke kontaktov
Zahtevajte individualni konektor zdaj
Standard IEC 61076-4-101
Serija trdih metričnih konektorjev ept hm2.0 je bila razvita in izdelana v skladu z mednarodnim standardom IEC 61076-4-101. Uporabnikom je tako zagotovljen svetovni standard za povezovanje tiskanih vezij z večpolnimi konektorji. Tiskana vezja se lahko brez težav zamenjujejo med različnimi sistemi. Pomembni parametri, kot so pritrditev, oklop in kodiranje, ostajajo združljivi tudi pri nadaljnji uporabi.
Konektorji ept hm2.0 so izdelani v metričnem razmiku 2 mm. Te konektorje je mogoče brez težav povezati v vrsto, ne da bi se razmik 2 mm na stičnih točkah prekinil. Ta razpored mreže ponuja prednosti predvsem pri oblikovanju tiskanega vezja, saj ne pride do izgube prostora znotraj posameznih konektorjev.
Moduli A, D, L in M so opremljeni z večfunkcijskim blokom. Ta sprejema kodirne vložke, predvidene v skladu s standardom. Vbrizgane vodilne letve zagotavljajo pravilno poravnavo nožnih in spončnih letev med seboj ter zaščito pred zasukom, preden pride do stika. Kodirne vložke se zaskoči oziroma sprosti s preprostim orodjem za vstavljanje in izvlekanje.
ept za nožne letve hm2.0 ponuja štiri različne dolžine za priključno stran in tri dolžine za vstavno stran. Različne dolžine priključkov so potrebne, da se pri vstavljanju ali izvlekanju sklopov določeni signalni ali ozemljitveni vodi vzpostavijo ali prekinejo kot prvi. Dolgi priključki z dolžino 11,25 mm se večinoma uporabljajo za ščitne vrste z in f.
Za boljše vrstno povezovanje in preprečevanje zasuka konektorjev so izolacijski elementi na koncih opremljeni s fazami. Te faze zagotavljajo natančno pozicioniranje na tiskanem vezju in modulom med seboj nudijo potrebno oporo.
Da bi se izognili zamenjavam tiskanih vezij, je v sodobnem sistemu BUS nujno kodiranje konektorjev. Možnost kodiranja je že določena v standardu IEC 61076-4-101. Tako imenovane kodirne vložke je mogoče ročno zaskočiti v večfunkcijski blok konektorjev tipov A, D, L in M. Različni vložki so označeni z barvami in so tako hitro prepoznavni.
Konektorji ept hm2.0 so izdelani v metričnem razmiku 2 mm. Te konektorje je mogoče brez težav povezati v vrsto, ne da bi se razmik 2 mm na stičnih točkah prekinil. Ta razpored mreže ponuja prednosti predvsem pri oblikovanju tiskanega vezja, saj ne pride do izgube prostora znotraj posameznih konektorjev.
Moduli A, D, L in M so opremljeni z večfunkcijskim blokom. Ta sprejema kodirne vložke, predvidene v skladu s standardom. Vbrizgane vodilne letve zagotavljajo pravilno poravnavo nožnih in spončnih letev med seboj ter zaščito pred zasukom, preden pride do stika. Kodirne vložke se zaskoči oziroma sprosti s preprostim orodjem za vstavljanje in izvlekanje.
ept za nožne letve hm2.0 ponuja štiri različne dolžine za priključno stran in tri dolžine za vstavno stran. Različne dolžine priključkov so potrebne, da se pri vstavljanju ali izvlekanju sklopov določeni signalni ali ozemljitveni vodi vzpostavijo ali prekinejo kot prvi. Dolgi priključki z dolžino 11,25 mm se večinoma uporabljajo za ščitne vrste z in f.
Za boljše vrstno povezovanje in preprečevanje zasuka konektorjev so izolacijski elementi na koncih opremljeni s fazami. Te faze zagotavljajo natančno pozicioniranje na tiskanem vezju in modulom med seboj nudijo potrebno oporo.
Da bi se izognili zamenjavam tiskanih vezij, je v sodobnem sistemu BUS nujno kodiranje konektorjev. Možnost kodiranja je že določena v standardu IEC 61076-4-101. Tako imenovane kodirne vložke je mogoče ročno zaskočiti v večfunkcijski blok konektorjev tipov A, D, L in M. Različni vložki so označeni z barvami in so tako hitro prepoznavni.
hm2.0 modularnost sistema
Moduli ept hm2.0 ponujajo številne možnosti za optimizacijo visoke gostote kontaktov, zlasti v kombinaciji s koaksialnimi ali optičnimi povezavami. Z uporabo modula
tipa A je mogoče izdelati konektorje dolžine 50 mm v korakih po 25 mm do poljubne skupne dolžine.
Vtičnice z večfunkcijskim blokom (tipi A, M, L) se prednostno namestijo na začetku vrste vtičnic. Modul tipa B pa se namesti le med druge module.
25-milimetrski moduli tipa C in N se zaradi zaščite pred napačnim polom namestijo na konec vrste vtičnic. Pravilno vstavljanje sklopov zagotavljajo kodirni vložki v večfunkcijskem bloku ter moduli tipa C in N.
tipa A je mogoče izdelati konektorje dolžine 50 mm v korakih po 25 mm do poljubne skupne dolžine.
Vtičnice z večfunkcijskim blokom (tipi A, M, L) se prednostno namestijo na začetku vrste vtičnic. Modul tipa B pa se namesti le med druge module.
25-milimetrski moduli tipa C in N se zaradi zaščite pred napačnim polom namestijo na konec vrste vtičnic. Pravilno vstavljanje sklopov zagotavljajo kodirni vložki v večfunkcijskem bloku ter moduli tipa C in N.
hm2.0 za visokohitrostne aplikacije
S konektorji hm2.0 podjetja ept je mogoče uresničiti visokohitrostne aplikacije. V okviru spodaj navedenih pogojev so bile dokazano dosežene hitrosti prenosa podatkov do 3,125 Gbit/s.
- Dva para konektorjev hm2.0 proizvajalca ept
- Dve standardni plošči FR4 debeline 1,6 mm in dolžine vodnikov 115 mm
- Ena standardna zadnja plošča FR4 debeline 4,4 mm in dolžine vodnikov 400 mm Pri načrtovanju
- aplikacije je treba posebno pozornost posvetiti motnjam v povezavi, učinku Stube, učinku Skine ter dielektričnim izgubam
Z veseljem vam bomo posredovali podrobnejše informacije in ustrezno strokovno literaturo v zvezi z visokohitrostnimi aplikacijami, ki uporabljajo konektorje hm2.0. Obrnite se na nas.
Pogosta vprašanja: Vprašanja in odgovori o hm2.0
Za katere hitrosti prenosa podatkov so primerni konektorji hm2.0? Ali je mogoče s sistemom za vtiskovanje hm2.0 vtiskati na obe strani v isto luknjo na tiskanem vezju?
Za katere hitrosti prenosa podatkov so primerni konektorji hm2.0?
Konektorji hm2.0 omogočajo hitrosti prenosa podatkov do 3,125 Gbit/s.
Ali je mogoče s sistemom za vtiskovanje hm2.0 vtiskati na obe strani v isto luknjo na tiskanem vezju?
Ne, to žal ni mogoče. Vendar smo za to našli drugo rešitev. Ravne vodilne letve so na voljo tudi z dolgimi konicami. To pomeni, da se po vtiskovanju na zadnjo stran nosilne plošče vtiska še zaščitna kapica. Tako je mogoče tudi z zadnje strani priključiti tako imenovane »zadnje prehodne plošče«.
