Velox visokohitrostna zadnja plošča

Velox® je modularni sistem priključkov za visokohitrostne aplikacije z zadnjo ploščo. Razvit je bil posebej za trge z visokimi zahtevami glede zmogljivosti.
Serija izdelkov Velox® izpolnjuje visoke zahteve sistemov VITA46. Na voljo so štirje različni tipi z možnostjo individualne opreme. To razvijalcem omogoča večjo prožnost pri oblikovanju razporedov tiskanih vezij.
Poleg tega 1,27 µm debela zlata površina zagotavlja dolgo življenjsko dobo sistema.

Značilnosti

10 Gbit/s
Robustna zasnova
Testirano v skladu s standardom VITA46
Dolga življenjska doba 200 vstavnih ciklov „Heavy
Gold“ – prevleka
Notranji kontakti
Modularni sistem priključkov
Individualna konfiguracija kontaktov

Aplikacije

Vojaški
letalski in vesoljski
sistemi za visoke obremenitve
Telekomunikacije / prenos podatkov

Velox: Pregled

Pregled dejstev Aplikacije Izdelki Velox Značilnosti Specifikacija VITA46 razvijalčev pogled POGOSTA VPRAŠANJA

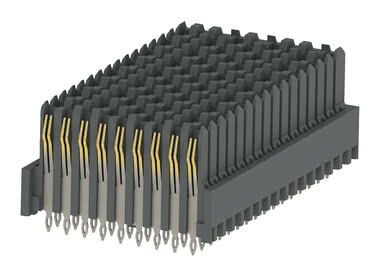

16-levo

Velox 16-levo Št. 308-52100-41

Površina območja Press-fit: SnPb, V celoti opremljen (144 kontaktov), Tehnika priključevanja: vtiskovanje, Mreža 1,8 mm, Hitrost prenosa podatkov 10 Gbit/s

Pravokotni

Tehnologija stiskanja in prileganja

Visoka hitrost

Robustni

Pokaži več podrobnosti o izdelku

Velox 16-levo Št. 308-52100-41 - Tehnični podatki

Osnove

Specifikacija	VITA 46
Število stikov	144
Tehnologija povezovanja	Tehnologija stiskanja in prileganja
Dolžina povezave	1,62 mm
Delovna temperatura	od -55 °C do +105 °C

Material

Izolacijsko telo	LCP, UL 94 V-0
Vrednost CTI IEC 60112	175
Kontaktni material	fosforna bron
Kontaktni premaz	1,27 µm Au na Ni na stični površini, SnPb na vtiskovalnem območju

Mehanski

Dimenzija mreže	1,8 mm
Vstavna sila na stik	največ 0,75 N
Sila vlečenja na stik	najmanj 0,15 N
Življenjska doba	200 vstavnih ciklov

Električni

Delovni tok	1,0 A (<30 °C)
Delovna napetost	50 VAC (največja vrednost) ali enosmerna napetost
Odpornost stika	največ 80 mΩ
Zračna in polžje razdalja	≥ 0,7 mm
Odpornost izolacije	najmanj 1000 MΩ
Preskusna napetost	500 V (AC/DC)
Prenos podatkov	10 Gbit/s

Odobritve / skladnost

Datoteka UL	E130314

Velox 16-levo Št. 308-52100-42

Površina območja Press-fit: Sn (v skladu z direktivo RoHS), V celoti opremljen (144 kontaktov), Tehnika priključevanja: vtiskovanje, Mreža 1,8 mm, Hitrost prenosa podatkov 10 Gbit/s

Pravokotni

Tehnologija stiskanja in prileganja

Visoka hitrost

Robustni

Pokaži več podrobnosti o izdelku

Velox 16-levo Št. 308-52100-42 - Tehnični podatki

Osnove

Specifikacija	VITA 46
Število stikov	144
Tehnologija povezovanja	Tehnologija stiskanja in prileganja
Dolžina povezave	1,62 mm
Delovna temperatura	od -55 °C do +105 °C

Material

Izolacijsko telo	LCP, UL 94 V-0
Vrednost CTI IEC 60112	175
Kontaktni material	fosforna bron
Kontaktni premaz	1,27 µm Au na Ni na stični površini, Sn na vtiskovalnem območju

Mehanski

Dimenzija mreže	1,8 mm
Vstavna sila na stik	največ 0,75 N
Sila vlečenja na stik	najmanj 0,15 N
Življenjska doba	200 vstavnih ciklov

Električni

Delovni tok	1,0 A (<30 °C)
Delovna napetost	50 VAC (največja vrednost) ali enosmerna napetost
Odpornost stika	največ 80 mΩ
Zračna in polžje razdalja	≥ 0,7 mm
Odpornost izolacije	najmanj 1000 MΩ
Preskusna napetost	500 V (AC/DC)
Prenos podatkov	10 Gbit/s

Odobritve / skladnost

Datoteka UL	E130314
Okolje	V skladu z direktivo RoHS

center

Velox center Št. 308-50100-41

Površina območja Press-fit: SnPb, V celoti opremljen (144 kontaktov), Tehnika priključevanja: vtiskovanje, Mreža 1,8 mm, Hitrost prenosa podatkov 10 Gbit/s

Pravokotni

Tehnologija stiskanja in prileganja

Visoka hitrost

Robustni

Pokaži več podrobnosti o izdelku

Velox center Št. 308-50100-41 - Tehnični podatki

Osnove

Specifikacija	VITA 46
Število stikov	144
Tehnologija povezovanja	Tehnologija stiskanja in prileganja
Dolžina povezave	1,62 mm
Delovna temperatura	od -55 °C do +105 °C

Material

Izolacijsko telo	LCP, UL 94 V-0
Vrednost CTI IEC 60112	175
Kontaktni material	fosforna bron
Kontaktni premaz	1,27 µm Au na Ni na stični površini, SnPb na vtiskovalnem območju

Mehanski

Dimenzija mreže	1,8 mm
Vstavna sila na stik	največ 0,75 N
Sila vlečenja na stik	najmanj 0,15 N
Življenjska doba	200 vstavnih ciklov

Električni

Delovni tok	1,0 A (<30 °C)
Delovna napetost	50 VAC (največja vrednost) ali enosmerna napetost
Odpornost stika	največ 80 mΩ
Zračna in polžje razdalja	≥ 0,7 mm
Odpornost izolacije	najmanj 1000 MΩ
Preskusna napetost	500 V (AC/DC)
Prenos podatkov	10 Gbit/s

Odobritve / skladnost

Datoteka UL	E130314

Velox center Št. 308-50100-42

Površina območja Press-fit: Sn (v skladu z direktivo RoHS), V celoti opremljen (144 kontaktov), Tehnika priključevanja: vtiskovanje, Mreža 1,8 mm, Hitrost prenosa podatkov 10 Gbit/s

Pravokotni

Tehnologija stiskanja in prileganja

Visoka hitrost

Robustni

Pokaži več podrobnosti o izdelku

Velox center Št. 308-50100-42 - Tehnični podatki

Osnove

Specifikacija	VITA 46
Število stikov	144
Tehnologija povezovanja	Tehnologija stiskanja in prileganja
Dolžina povezave	1,62 mm
Delovna temperatura	od -55 °C do +105 °C

Material

Izolacijsko telo	LCP, UL 94 V-0
Vrednost CTI IEC 60112	175
Kontaktni material	fosforna bron
Kontaktni premaz	1,27 µm Au na Ni na stični površini, Sn na vtiskovalnem območju

Mehanski

Dimenzija mreže	1,8 mm
Vstavna sila na stik	največ 0,75 N
Sila vlečenja na stik	najmanj 0,15 N
Življenjska doba	200 vstavnih ciklov

Električni

Delovni tok	1,0 A (<30 °C)
Delovna napetost	50 VAC (največja vrednost) ali enosmerna napetost
Odpornost stika	največ 80 mΩ
Zračna in polžje razdalja	≥ 0,7 mm
Odpornost izolacije	najmanj 1000 MΩ
Preskusna napetost	500 V (AC/DC)
Prenos podatkov	10 Gbit/s

Odobritve / skladnost

Datoteka UL	E130314
Okolje	V skladu z direktivo RoHS

Velox center Št. 308-50101-41

Površina območja Press-fit: SnPb, Po meri opremljeno (135 kontaktov), Tehnika priključevanja: vtiskovanje, Mreža 1,8 mm, Hitrost prenosa podatkov 10 Gbit/s

Pravokotni

Tehnologija stiskanja in prileganja

Visoka hitrost

Robustni

Pokaži več podrobnosti o izdelku

Velox center Št. 308-50101-41 - Tehnični podatki

Osnove

Specifikacija	VITA 46
Število stikov	135
Tehnologija povezovanja	Tehnologija stiskanja in prileganja
Dolžina povezave	1,62 mm
Delovna temperatura	od -55 °C do +105 °C

Material

Izolacijsko telo	LCP, UL 94 V-0
Vrednost CTI IEC 60112	175
Kontaktni material	fosforna bron
Kontaktni premaz	1,27 µm Au na Ni na stični površini, SnPb na vtiskovalnem območju

Mehanski

Dimenzija mreže	1,8 mm
Vstavna sila na stik	največ 0,75 N
Sila vlečenja na stik	najmanj 0,15 N
Življenjska doba	200 vstavnih ciklov

Električni

Delovni tok	1,0 A (<30 °C)
Delovna napetost	50 VAC (največja vrednost) ali enosmerna napetost
Odpornost stika	največ 80 mΩ
Zračna in polžje razdalja	≥ 0,7 mm
Odpornost izolacije	najmanj 1000 MΩ
Preskusna napetost	500 V (AC/DC)
Prenos podatkov	10 Gbit/s

Odobritve / skladnost

Datoteka UL	E130314

Velox center Št. 308-50101-42

Površina območja Press-fit: Sn (v skladu z direktivo RoHS), Po meri opremljeno (135 kontaktov), Tehnika priključevanja: vtiskovanje, Mreža 1,8 mm, Hitrost prenosa podatkov 10 Gbit/s

Pravokotni

Tehnologija stiskanja in prileganja

Visoka hitrost

Robustni

Pokaži več podrobnosti o izdelku

Velox center Št. 308-50101-42 - Tehnični podatki

Osnove

Specifikacija	VITA 46
Število stikov	135
Tehnologija povezovanja	Tehnologija stiskanja in prileganja
Dolžina povezave	1,62 mm
Delovna temperatura	od -55 °C do +105 °C

Material

Izolacijsko telo	LCP, UL 94 V-0
Vrednost CTI IEC 60112	175
Kontaktni material	fosforna bron
Kontaktni premaz	1,27 µm Au na Ni na stični površini, Sn na vtiskovalnem območju

Mehanski

Dimenzija mreže	1,8 mm
Vstavna sila na stik	največ 0,75 N
Sila vlečenja na stik	najmanj 0,15 N
Življenjska doba	200 vstavnih ciklov

Električni

Delovni tok	1,0 A (<30 °C)
Delovna napetost	50 VAC (največja vrednost) ali enosmerna napetost
Odpornost stika	največ 80 mΩ
Zračna in polžje razdalja	≥ 0,7 mm
Odpornost izolacije	najmanj 1000 MΩ
Preskusna napetost	500 V (AC/DC)
Prenos podatkov	10 Gbit/s

Odobritve / skladnost

Datoteka UL	E130314
Okolje	V skladu z direktivo RoHS

Velox center Št. 308-50102-41

Površina območja Press-fit: SnPb, Po meri opremljeno (71 kontaktov), Tehnika priključevanja: vtiskovanje, Mreža 1,8 mm, Hitrost prenosa podatkov 10 Gbit/s

Pravokotni

Tehnologija stiskanja in prileganja

Visoka hitrost

Robustni

Pokaži več podrobnosti o izdelku

Velox center Št. 308-50102-41 - Tehnični podatki

Osnove

Specifikacija	VITA 46
Število stikov	71
Tehnologija povezovanja	Tehnologija stiskanja in prileganja
Dolžina povezave	1,62 mm
Delovna temperatura	od -55 °C do +105 °C

Material

Izolacijsko telo	LCP, UL 94 V-0
Vrednost CTI IEC 60112	175
Kontaktni material	fosforna bron
Kontaktni premaz	1,27 µm Au na Ni na stični površini, SnPb na vtiskovalnem območju

Mehanski

Dimenzija mreže	1,8 mm
Vstavna sila na stik	največ 0,75 N
Sila vlečenja na stik	najmanj 0,15 N
Življenjska doba	200 vstavnih ciklov

Električni

Delovni tok	1,0 A (<30 °C)
Delovna napetost	50 VAC (največja vrednost) ali enosmerna napetost
Odpornost stika	največ 80 mΩ
Zračna in polžje razdalja	≥ 0,7 mm
Odpornost izolacije	najmanj 1000 MΩ
Preskusna napetost	500 V (AC/DC)
Prenos podatkov	10 Gbit/s

Odobritve / skladnost

Datoteka UL	E130314

Velox center Št. 308-50102-42

Površina območja Press-fit: Sn (v skladu z direktivo RoHS), Po meri opremljeno (71 kontaktov), Tehnika priključevanja: vtiskovanje, Mreža 1,8 mm, Hitrost prenosa podatkov 10 Gbit/s

Pravokotni

Tehnologija stiskanja in prileganja

Visoka hitrost

Robustni

Pokaži več podrobnosti o izdelku

Velox center Št. 308-50102-42 - Tehnični podatki

Osnove

Specifikacija	VITA 46
Število stikov	71
Tehnologija povezovanja	Tehnologija stiskanja in prileganja
Dolžina povezave	1,62 mm
Delovna temperatura	od -55 °C do +105 °C

Material

Izolacijsko telo	LCP, UL 94 V-0
Vrednost CTI IEC 60112	175
Kontaktni material	fosforna bron
Kontaktni premaz	1,27 µm Au na Ni na stični površini, Sn na vtiskovalnem območju

Mehanski

Dimenzija mreže	1,8 mm
Vstavna sila na stik	največ 0,75 N
Sila vlečenja na stik	najmanj 0,15 N
Življenjska doba	200 vstavnih ciklov

Električni

Delovni tok	1,0 A (<30 °C)
Delovna napetost	50 VAC (največja vrednost) ali enosmerna napetost
Odpornost stika	največ 80 mΩ
Zračna in polžje razdalja	≥ 0,7 mm
Odpornost izolacije	najmanj 1000 MΩ
Preskusna napetost	500 V (AC/DC)
Prenos podatkov	10 Gbit/s

Odobritve / skladnost

Datoteka UL	E130314
Okolje	V skladu z direktivo RoHS

Velox center Št. 308-50103-41

Površina območja Press-fit: SnPb, Po meri opremljeno (80 kontaktov), Tehnika priključevanja: vtiskovanje, Mreža 1,8 mm, Hitrost prenosa podatkov 10 Gbit/s

Pravokotni

Tehnologija stiskanja in prileganja

Visoka hitrost

Robustni

Pokaži več podrobnosti o izdelku

Velox center Št. 308-50103-41 - Tehnični podatki

Osnove

Specifikacija	VITA 46
Število stikov	80
Tehnologija povezovanja	Tehnologija stiskanja in prileganja
Dolžina povezave	1,62 mm
Delovna temperatura	od -55 °C do +105 °C

Material

Izolacijsko telo	LCP, UL 94 V-0
Vrednost CTI IEC 60112	175
Kontaktni material	fosforna bron
Kontaktni premaz	1,27 µm Au na Ni na stični površini, SnPb na vtiskovalnem območju

Mehanski

Dimenzija mreže	1,8 mm
Vstavna sila na stik	največ 0,75 N
Sila vlečenja na stik	najmanj 0,15 N
Življenjska doba	200 vstavnih ciklov

Električni

Delovni tok	1,0 A (<30 °C)
Delovna napetost	50 VAC (največja vrednost) ali enosmerna napetost
Odpornost stika	največ 80 mΩ
Zračna in polžje razdalja	≥ 0,7 mm
Odpornost izolacije	najmanj 1000 MΩ
Preskusna napetost	500 V (AC/DC)
Prenos podatkov	10 Gbit/s

Odobritve / skladnost

Datoteka UL	E130314

Velox center Št. 308-50103-42

Površina območja Press-fit: Sn (v skladu z direktivo RoHS), Po meri opremljeno (80 kontaktov), Tehnika priključevanja: vtiskovanje, Mreža 1,8 mm, Hitrost prenosa podatkov 10 Gbit/s

Pravokotni

Tehnologija stiskanja in prileganja

Visoka hitrost

Robustni

Pokaži več podrobnosti o izdelku

Velox center Št. 308-50103-42 - Tehnični podatki

Osnove

Specifikacija	VITA 46
Število stikov	80
Tehnologija povezovanja	Tehnologija stiskanja in prileganja
Dolžina povezave	1,62 mm
Delovna temperatura	od -55 °C do +105 °C

Material

Izolacijsko telo	LCP, UL 94 V-0
Vrednost CTI IEC 60112	175
Kontaktni material	fosforna bron
Kontaktni premaz	1,27 µm Au na Ni na stični površini, Sn na vtiskovalnem območju

Mehanski

Dimenzija mreže	1,8 mm
Vstavna sila na stik	največ 0,75 N
Sila vlečenja na stik	najmanj 0,15 N
Življenjska doba	200 vstavnih ciklov

Električni

Delovni tok	1,0 A (<30 °C)
Delovna napetost	50 VAC (največja vrednost) ali enosmerna napetost
Odpornost stika	največ 80 mΩ
Zračna in polžje razdalja	≥ 0,7 mm
Odpornost izolacije	najmanj 1000 MΩ
Preskusna napetost	500 V (AC/DC)
Prenos podatkov	10 Gbit/s

Odobritve / skladnost

Datoteka UL	E130314
Okolje	V skladu z direktivo RoHS

16-desno

Velox 16-desni Št. 308-51100-41

Površina območja Press-fit: SnPb, V celoti opremljen (144 kontaktov), Tehnika priključevanja: vtiskovanje, Mreža 1,8 mm, Hitrost prenosa podatkov 10 Gbit/s

Pravokotni

Tehnologija stiskanja in prileganja

Visoka hitrost

Robustni

Pokaži več podrobnosti o izdelku

Velox 16-desni Št. 308-51100-41 - Tehnični podatki

Osnove

Specifikacija	VITA 46
Število stikov	144
Tehnologija povezovanja	Tehnologija stiskanja in prileganja
Dolžina povezave	1,62 mm
Delovna temperatura	od -55 °C do +105 °C

Material

Izolacijsko telo	LCP, UL 94 V-0
Vrednost CTI IEC 60112	175
Kontaktni material	fosforna bron
Kontaktni premaz	1,27 µm Au na Ni na stični površini, SnPb na vtiskovalnem območju

Mehanski

Dimenzija mreže	1,8 mm
Vstavna sila na stik	največ 0,75 N
Sila vlečenja na stik	najmanj 0,15 N
Življenjska doba	200 vstavnih ciklov

Električni

Delovni tok	1,0 A (<30 °C)
Delovna napetost	50 VAC (največja vrednost) ali enosmerna napetost
Odpornost stika	največ 80 mΩ
Zračna in polžje razdalja	≥ 0,7 mm
Odpornost izolacije	najmanj 1000 MΩ
Preskusna napetost	500 V (AC/DC)
Prenos podatkov	10 Gbit/s

Odobritve / skladnost

Datoteka UL	E130314

Velox 16-desni Št. 308-51100-42

Površina območja Press-fit: Sn (v skladu z direktivo RoHS), V celoti opremljen (144 kontaktov), Tehnika priključevanja: vtiskovanje, Mreža 1,8 mm, Hitrost prenosa podatkov 10 Gbit/s

Pravokotni

Tehnologija stiskanja in prileganja

Visoka hitrost

Robustni

Pokaži več podrobnosti o izdelku

Velox 16-desni Št. 308-51100-42 - Tehnični podatki

Osnove

Specifikacija	VITA 46
Število stikov	144
Tehnologija povezovanja	Tehnologija stiskanja in prileganja
Dolžina povezave	1,62 mm
Delovna temperatura	od -55 °C do +105 °C

Material

Izolacijsko telo	LCP, UL 94 V-0
Vrednost CTI IEC 60112	175
Kontaktni material	fosforna bron
Kontaktni premaz	1,27 µm Au na Ni na stični površini, Sn na vtiskovalnem območju

Mehanski

Dimenzija mreže	1,8 mm
Vstavna sila na stik	največ 0,75 N
Sila vlečenja na stik	najmanj 0,15 N
Življenjska doba	200 vstavnih ciklov

Električni

Delovni tok	1,0 A (<30 °C)
Delovna napetost	50 VAC (največja vrednost) ali enosmerna napetost
Odpornost stika	največ 80 mΩ
Zračna in polžje razdalja	≥ 0,7 mm
Odpornost izolacije	najmanj 1000 MΩ
Preskusna napetost	500 V (AC/DC)
Prenos podatkov	10 Gbit/s

Odobritve / skladnost

Datoteka UL	E130314
Okolje	V skladu z direktivo RoHS

8-levo

Velox 8-levo Št. 308-52200-41

Površina območja Press-fit: SnPb, V celoti opremljen (72 kontaktov), Tehnika priključevanja: vtiskovanje, Mreža 1,8 mm, Hitrost prenosa podatkov 10 Gbit/s

Pravokotni

Tehnologija stiskanja in prileganja

Visoka hitrost

Robustni

Pokaži več podrobnosti o izdelku

Velox 8-levo Št. 308-52200-41 - Tehnični podatki

Osnove

Specifikacija	VITA 46
Število stikov	72
Tehnologija povezovanja	Tehnologija stiskanja in prileganja
Dolžina povezave	1,62 mm
Delovna temperatura	od -55 °C do +105 °C

Material

Izolacijsko telo	LCP, UL 94 V-0
Vrednost CTI IEC 60112	175
Kontaktni material	fosforna bron
Kontaktni premaz	1,27 µm Au na Ni na stični površini, SnPb na vtiskovalnem območju

Mehanski

Dimenzija mreže	1,8 mm
Vstavna sila na stik	največ 0,75 N
Sila vlečenja na stik	najmanj 0,15 N
Življenjska doba	200 vstavnih ciklov

Električni

Delovni tok	1,0 A (<30 °C)
Delovna napetost	50 VAC (največja vrednost) ali enosmerna napetost
Odpornost stika	največ 80 mΩ
Zračna in polžje razdalja	≥ 0,7 mm
Odpornost izolacije	najmanj 1000 MΩ
Preskusna napetost	500 V (AC/DC)
Prenos podatkov	10 Gbit/s

Odobritve / skladnost

Datoteka UL	E130314

Velox 8-levo Št. 308-52200-42

Površina območja Press-fit: Sn (v skladu z direktivo RoHS), V celoti opremljen (72 kontaktov), Tehnika priključevanja: vtiskovanje, Mreža 1,8 mm, Hitrost prenosa podatkov 10 Gbit/s

Pravokotni

Tehnologija stiskanja in prileganja

Visoka hitrost

Robustni

Pokaži več podrobnosti o izdelku

Velox 8-levo Št. 308-52200-42 - Tehnični podatki

Osnove

Specifikacija	VITA 46
Število stikov	72
Tehnologija povezovanja	Tehnologija stiskanja in prileganja
Dolžina povezave	1,62 mm
Delovna temperatura	od -55 °C do +105 °C

Material

Izolacijsko telo	LCP, UL 94 V-0
Vrednost CTI IEC 60112	175
Kontaktni material	fosforna bron
Kontaktni premaz	1,27 µm Au na Ni na stični površini, Sn na vtiskovalnem območju

Mehanski

Dimenzija mreže	1,8 mm
Vstavna sila na stik	največ 0,75 N
Sila vlečenja na stik	najmanj 0,15 N
Življenjska doba	200 vstavnih ciklov

Električni

Delovni tok	1,0 A (<30 °C)
Delovna napetost	50 VAC (največja vrednost) ali enosmerna napetost
Odpornost stika	največ 80 mΩ
Zračna in polžje razdalja	≥ 0,7 mm
Odpornost izolacije	najmanj 1000 MΩ
Preskusna napetost	500 V (AC/DC)
Prenos podatkov	10 Gbit/s

Odobritve / skladnost

Datoteka UL	E130314
Okolje	V skladu z direktivo RoHS

Drugo število drogov? Drugačne višine zlaganja? Alternativni kontaktni premazi? Različice po meri? Zaostali kontakti?

Zahtevajte priključke po meri

" Ni pravi za vas? Zahtevajte priključek po meri zdaj!

Username:

Hvala! Vaše zahteve bomo preučili in se z vami povezali.

Če imate kakršna koli vprašanja, smo vam vedno na voljo po e-pošti ali telefonu.

Ustreznega izdelka ni bilo mogoče najti – povprašajte po izdelku zdaj:

Polja, označena z *, so obvezna.

Podjetje *

Pozdrav

Ime in priimek *

Ime *

Ulica *

POŠTNA KODA *

Lokacija *

Država *

e-pošta *

Telefon *

Zahteve glede izdelkov *

Našo izjavo o varstvu osebnih podatkov si lahko ogledate tukaj.

Značilnosti

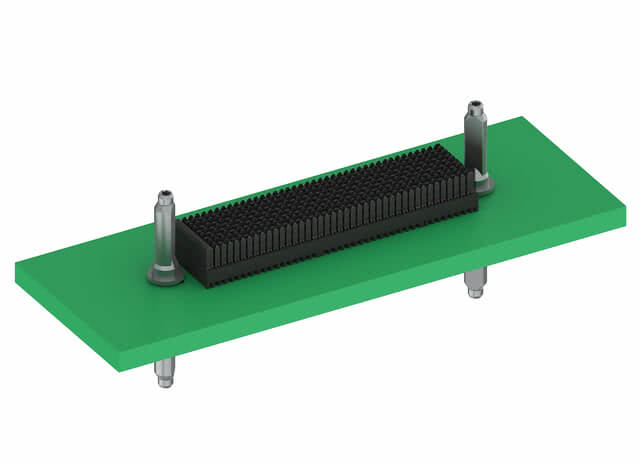

Konektorji Velox® imajo robustno zasnovo, vključno z zlato površino debeline 1,27 μm (50 mikronov). Kontakti so nameščeni v notranjosti in so tako dodatno zaščiteni. Vse te lastnosti prispevajo k zelo dolgi življenjski dobi, ki znaša najmanj 200 vstavnih ciklov. Velox® je zato še posebej primeren za visokohitrostne backplane aplikacije s podatkovnim pretokom 10 Gbit/s. Visoka odpornost konektorjev se je že izkazala v testih, izvedenih v skladu s standardom VITA-46.

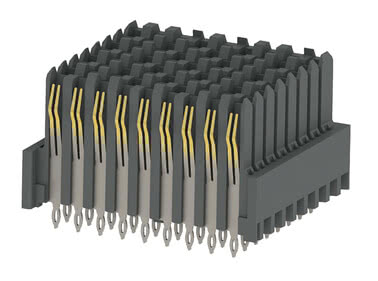

Velox1 — Velox 8-levo
Pregled podrobnosti

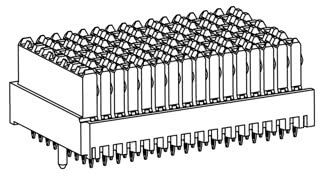

Velox2 — Velox 16-levo
Pregled podrobnosti

VITA46 – specifikacija

Specifikacije Vita46, znane tudi kot VPX, opisujejo nov sistem visokohitrostnih priključkov. Omogočajo prenos podatkov prek Gigabit Ethernet, PCI Express, Serial RapidIO in InfiniBand. Podprti so formati kartic 6HE in 3HE, znani iz VMEbusa, kar zagotavlja največjo združljivost. Tako so mogoči tudi hibridni sistemi. Standard VITA 46 je razvila organizacija VITA predvsem za računalniške sisteme, ki morajo zdržati velike obremenitve, kot npr. pri vojaških aplikacijah.

Štiri različne izvedbe se lahko modularno med seboj kombinirajo. Konektorji Velox® so zaradi različnega števila kontaktov zelo prilagodljivi. To lastnost poudarja možnost individualne opreme različic.

razvijalčev pogled

"Sistem konektorjev Velox® je podjetje ept razvilo posebej za sisteme VITA-46, znane tudi pod imenom VPX. Sistem Velox® obsega štiri različne tipe konektorjev, ki jih je mogoče modularno povezovati med seboj. Poleg tega lahko stranka sama izbere število kontaktov. Naroči lahko bodisi popolnoma opremljene konektorje s 72 oziroma 144 kontakti bodisi individualno konfiguracijo kontaktov. To razvijalcem omogoča veliko fleksibilnost pri sestavljanju tiskanih vezij. Sistem je bil razvit posebej za aplikacije z visokimi zahtevami glede zmogljivosti. Zahvaljujoč zlati prevleki in kontaktom, ki se nahajajo znotraj izolacijskega telesa, je izjemno odporen.“

Pogosta vprašanja: Vprašanja in odgovori o Veloxu

Za katere hitrosti prenosa podatkov so primerni konektorji Velox®? Ali so konektorji Velox® podjetja ept združljivi z drugimi konektorji na trgu? Ali lahko podjetje ept ponudi individualno oblogo kontaktov za konektorje Velox®?

Za katere hitrosti prenosa podatkov so primerni konektorji Velox®?

Vtičniki Velox® omogočajo hitrosti prenosa podatkov do 10 Gbit/s.

Ali so konektorji Velox® podjetja ept združljivi z drugimi konektorji na trgu?

ept zagotavlja popolno medsebojno združljivost priključkov Velox® z vsemi sistemi VITA-46, ki so na voljo na trgu.

Ali lahko podjetje ept ponudi individualno oblogo kontaktov za konektorje Velox®?

Vsi štirje različni tipi priključkov Velox® so na voljo z individualno opremo.
