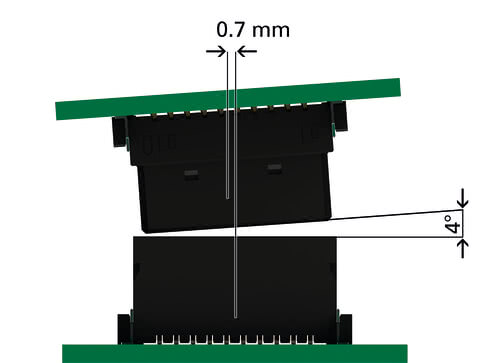

izolacijsko telo naših robustnih konektor za tiskane plošče so zasnovani tako, da so občutljivi kontakti znotraj konektorja popolnoma zaščiteni pred udarci, vibracijami in tresljaji. Vodilne posnetine na izolacijsko telo pri konektoru board-to-board izravnavajo morebitno zamik plošč pri vstavljanju in omogočajo, da se polovici konektorja v primeru radialne ali kotne neporavnanosti brez poškodb spojita.

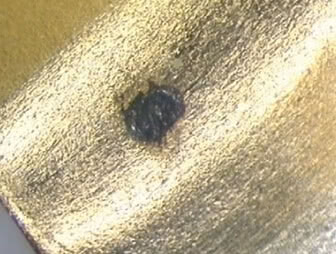

Območje tolerance je še en dejavnik, ki vpliva na robustnost konektorja za tiskano vezje. Če konektor za tiskano vezje (konektor za tiskano vezje) ne more izravnati majhnih toleranc, lahko mehanska mikrogibanja, kot so udarci, vibracije in nihanja, srednjeročno povzročijo obrabo ali poškodbo konektorja. Če ima robusten konektor za tiskane plošče funkcijo »plavajoča izvedba-Funktion«, lahko tudi med delovanjem izravna odstopanja do ±0,4 mm. Ta funkcija postaja vse pomembnejša, zlasti pri opremljanju tiskane plošče z več različnimi konektorji.

S pomočjo tehnologije » tehnologija press-fit « izdelujemo izjemno robusten in odporen proti umazaniji » konektor za tiskano vezje «, ki prenese vibracije, udarce, pline, vlago, vlago in prah. Robustni » konektor « za tiskane vezje v » tehnologija press-fit « imajo desetkrat boljšo » intenzivnost odpovedi « (vrednost FIT) kot avtomatsko spajkani » konektor « za tiskane vezje. Uporabljajo se na primer v sistemih zračnih blazin, modulih ABS in ESP, saj prenos signala v teh aplikacijah pod nobenim pogojem ne sme odpovedati.

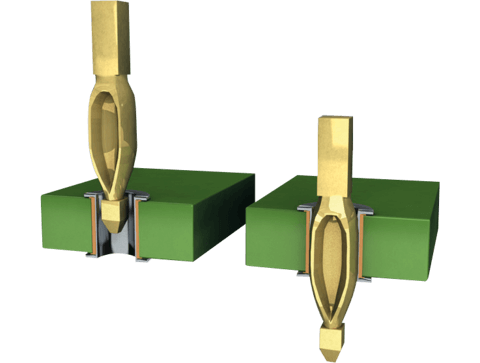

Kako? tehnologija press-fit z majhno sila vtiskanja ustvarja največje zadrževalne sile med konektor in tiskano vezje. Pri vtiskovanju se vtisni zatič z večjo diagonalo kot je premer luknje vtiska v metalizirana izvrtina v tiskanem vezju. V cona vtiskanja je konektorjevi zatič prožen, da se tiskana vezja med postopkom vtiskovanja ne deformirajo zaradi fizikalnih sil. Nastane hladno varjenje med kontaktni zatič in metalizirano luknjo v tiskanem vezju: plinotesen, korozijsko odporen, nizkoohmski in električno dobro prevodni mehanski zvezek, ki je primeren tudi za zalivanje. Poleg tega je opredeljena v standardu DIN EN 60352-5 in ohranja zanesljiv stik tudi pri zelo visokih mehanskih in toplotnih obremenitvah, kot so vibracije, upogibanje, vlaga, prah in temperaturne spremembe, ter zdrži celo pospeševalne obremenitve zaradi udarcev do 200 G. G-sile opredeljujejo obremenitve, ki zaradi sprememb velikosti in/ali smeri hitrosti delujejo na človeško telo, predmet za vsakdanjo rabo ali vozilo. Za primerjavo: po ponovnem vstopu v zemeljsko atmosfero na vesoljsko kapsulo deluje G-sila okoli 7 G.

Dodatna možnost za stabilno in zanesljivo povezavo konektorjev s tiskano vezje je tehnologija Surface-Mount-Technology (SMT). Pogosto se uporabljajo v industrijskih aplikacijah in v Industriji 4.0, zlasti kadar je treba tiskana vezja opremiti z obeh strani ali kadar ni mogoče upoštevati minimalne razdalje do komponent v smeri delovanja sile. Naši posebej robustni konektor za tiskane vezje v SMT ustrezajo razredu IPC 3 za uporabo v visokozmogljivi elektroniki. V tem razredu prenos signalov nikoli ne sme odpovedati in mora prenašati višje tokove. V skladu s standardom IPC-A-610 mora robustna povezava med konektor in tiskanim vezjem upoštevati pravilno razmerje med SMT priključek, spajkalna blazinica in spajkalna pasta.

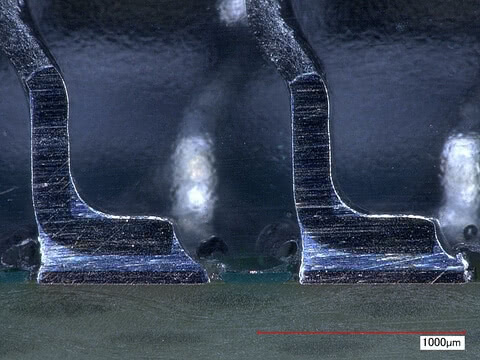

Tako deluje SMT: s pomočjo spajkalna pasta se konektor spajkajo na določene priključne blazinice tiskanega vezja, t. i. spajkalne blazinice. V reflow peč se spajkalna pasta stopi in nato strdi. Optimalno spajkani spoj (SMT) prepoznamo po enakomernem oblikovanju meniskusa. Stik mora biti po celotnem obodu obdan z spajkalni menisk, da se dosežejo najboljše zadrževalne sile na tiskanem vezju.
