EC.8: Pregled

Pregled dejstev Aplikacije EC.8 Izdelki Značilnosti Primerjava s konektorjem Dovoljena odstopanja razvijalčev pogled POGOSTA VPRAŠANJA

Visokohitrostne neposredne priključne povezave do 28 Gbit/s

Načelo neposrednega priključevanja modula EC.8 omogoča hitrosti prenosa podatkov do 28 Gbit/s.

EC8 Highspeed mit Pfeile.Produktseite

Značilnosti

Neposredni konektorji
od 20 do 200 kontaktov, hitrost
prenosa podatkov 28
Gbit/s, nosilnost toka 3
,2 A, 500 vtakovnih ciklov,
pakirano v traku in bobnu, pladnju, debelina
hčerinske plošče 1,60 mm

Aplikacije

Vgrajena
industrijska avtomatizacija
Datacom

EC.8: Pregled

Pregled dejstev Aplikacije EC.8 Izdelki Značilnosti Primerjava s konektorjem Dovoljena odstopanja razvijalčev pogled POGOSTA VPRAŠANJA

EC.8 – ravna

EC.8 ravno 20p Št. 408-52020-000-11

EC8 gerade 20pol ohne key Foto

Število 20, brez kodiranja, za 1,6-milimetrske podkartice, Mreža 0,8 mm, Hitrost prenosa podatkov 28 Gbit/s, Pakiranje Tape & Reel

Pravokotni

SMT

Neposredni vtič

Visoka gostota

Visoka hitrost

Pokaži več podrobnosti o izdelku

EC.8 ravno 20p Št. 408-52020-000-11 - Tehnični podatki

Osnove

Število stikov	20
Tehnologija povezovanja	SMT
Delovna temperatura	od -40 °C do +125 °C

Material

Izolacijsko telo	LCP, UL 94 V-0
Vrednost CTI IEC 60112	200
Kontaktni material	bakrova zlitina
Kontaktni premaz	Au prek PdNi prek Ni
Območje povezave	Sn nad Ni

Mehanski

Dimenzija mreže	0,8 mm
Vstavna sila na stik	≤ 0,635 N
Sila vlečenja na stik	≥ 0,06 N
Življenjska doba IEC 60512-9-1	500 vstavnih ciklov
Koplanarnost	≤ 0,1 mm
Oscilacija, sinusna IEC 60512-6-4	10–2000 Hz, 20 g
Motnje v stiku med nihanjem, sinusno IEC 60512-2-5	≤ 1 µs
Šok, polsinusoidni IEC 60512-6-3	50 g, 11 ms
Motnje stika med udarci, polsinusoidne IEC 60512-2-5	≤ 1 µs

Električni

Delovni tok IEC 60512-5-2	1,35 A pri 20 °C (140 od 140 pinov) 3,20 A pri 20 °C (8 od 140 pinov)
Odpornost stika IEC 60512-2-1	≤ 15 mΩ
Zračna in polžje razdalja	0,25 mm
Odpornost izolacije IEC 60512-3-1	≥ 1 GΩ
Preskusna napetost IEC 60512-4-1	1100 V enosmerne napetosti
Prenos podatkov	28 Gbit/s

Obdelava

Temperatura spajkanja JEDEC J-STD-020E	20–40 sekund pri 260 °C
MSL JEDEC J-STD-020E	1
Vgradnja	Pick and Place

Odobritve / skladnost

Datoteka UL	E130314
Okolje	V skladu z direktivo RoHS

Odstopni diagram

EC.8 ravno 40 točk Št. 408-52040-000-11

EC8 gerade 40pol ohne key Foto

Število 40, brez kodiranja, za 1,6-milimetrske podkartice, Mreža 0,8 mm, Hitrost prenosa podatkov 28 Gbit/s, Pakiranje Tape & Reel

Pravokotni

SMT

Neposredni vtič

Visoka gostota

Visoka hitrost

Pokaži več podrobnosti o izdelku

EC.8 ravno 40 točk Št. 408-52040-000-11 - Tehnični podatki

Osnove

Število stikov	40
Tehnologija povezovanja	SMT
Delovna temperatura	od -40 °C do +125 °C

Material

Izolacijsko telo	LCP, UL 94 V-0
Vrednost CTI IEC 60112	200
Kontaktni material	bakrova zlitina
Kontaktni premaz	Au prek PdNi prek Ni
Območje povezave	Sn nad Ni

Mehanski

Dimenzija mreže	0,8 mm
Vstavna sila na stik	≤ 0,635 N
Sila vlečenja na stik	≥ 0,06 N
Življenjska doba IEC 60512-9-1	500 vstavnih ciklov
Koplanarnost	≤ 0,1 mm
Oscilacija, sinusna IEC 60512-6-4	10–2000 Hz, 20 g
Motnje v stiku med nihanjem, sinusno IEC 60512-2-5	≤ 1 µs
Šok, polsinusoidni IEC 60512-6-3	50 g, 11 ms
Motnje stika med udarci, polsinusoidne IEC 60512-2-5	≤ 1 µs

Električni

Delovni tok IEC 60512-5-2	1,35 A pri 20 °C (140 od 140 pinov) 3,20 A pri 20 °C (8 od 140 pinov)
Odpornost stika IEC 60512-2-1	≤ 15 mΩ
Zračna in polžje razdalja	0,25 mm
Odpornost izolacije IEC 60512-3-1	≥ 1 GΩ
Preskusna napetost IEC 60512-4-1	1100 V enosmerne napetosti
Prenos podatkov	28 Gbit/s

Obdelava

Temperatura spajkanja JEDEC J-STD-020E	20–40 sekund pri 260 °C
MSL JEDEC J-STD-020E	1
Vgradnja	Pick and Place

Odobritve / skladnost

Datoteka UL	E130314
Okolje	V skladu z direktivo RoHS

Odstopni diagram

EC.8 ravno 60p Št. 408-52060-000-11

EC8 gerade 60pol ohne key Foto

Število 60, brez kodiranja, za 1,6-milimetrske podkartice, Mreža 0,8 mm, Hitrost prenosa podatkov 28 Gbit/s, Pakiranje Tape & Reel

Pravokotni

SMT

Neposredni vtič

Visoka gostota

Visoka hitrost

Pokaži več podrobnosti o izdelku

EC.8 ravno 60p Št. 408-52060-000-11 - Tehnični podatki

Osnove

Število stikov	60
Tehnologija povezovanja	SMT
Delovna temperatura	od -40 °C do +125 °C

Material

Izolacijsko telo	LCP, UL 94 V-0
Vrednost CTI IEC 60112	200
Kontaktni material	bakrova zlitina
Kontaktni premaz	Au prek PdNi prek Ni
Območje povezave	Sn nad Ni

Mehanski

Dimenzija mreže	0,8 mm
Vstavna sila na stik	≤ 0,635 N
Sila vlečenja na stik	≥ 0,06 N
Življenjska doba IEC 60512-9-1	500 vstavnih ciklov
Koplanarnost	≤ 0,1 mm
Oscilacija, sinusna IEC 60512-6-4	10–2000 Hz, 20 g
Motnje v stiku med nihanjem, sinusno IEC 60512-2-5	≤ 1 µs
Šok, polsinusoidni IEC 60512-6-3	50 g, 11 ms
Motnje stika med udarci, polsinusoidne IEC 60512-2-5	≤ 1 µs

Električni

Delovni tok IEC 60512-5-2	1,35 A pri 20 °C (140 od 140 pinov) 3,20 A pri 20 °C (8 od 140 pinov)
Odpornost stika IEC 60512-2-1	≤ 15 mΩ
Zračna in polžje razdalja	0,25 mm
Odpornost izolacije IEC 60512-3-1	≥ 1 GΩ
Preskusna napetost IEC 60512-4-1	1100 V enosmerne napetosti
Prenos podatkov	28 Gbit/s

Obdelava

Temperatura spajkanja JEDEC J-STD-020E	20–40 sekund pri 260 °C
MSL JEDEC J-STD-020E	1
Vgradnja	Pick and Place

Odobritve / skladnost

Datoteka UL	E130314
Okolje	V skladu z direktivo RoHS

Odstopni diagram

EC.8 ravno 60p Št. 408-52060-100-11

EC8 gerade 60pol mit key Foto

Število 60, z kodiranjem, za 1,6-milimetrske podkartice, Mreža 0,8 mm, Hitrost prenosa podatkov 28 Gbit/s, Pakiranje Tape & Reel

Pravokotni

SMT

Neposredni vtič

Visoka gostota

Visoka hitrost

Pokaži več podrobnosti o izdelku

EC.8 ravno 60p Št. 408-52060-100-11 - Tehnični podatki

Osnove

Število stikov	60
Tehnologija povezovanja	SMT
Delovna temperatura	od -40 °C do +125 °C

Material

Izolacijsko telo	LCP, UL 94 V-0
Vrednost CTI IEC 60112	200
Kontaktni material	bakrova zlitina
Kontaktni premaz	Au prek PdNi prek Ni
Območje povezave	Sn nad Ni

Mehanski

Dimenzija mreže	0,8 mm
Vstavna sila na stik	≤ 0,635 N
Sila vlečenja na stik	≥ 0,06 N
Življenjska doba IEC 60512-9-1	500 vstavnih ciklov
Koplanarnost	≤ 0,1 mm
Oscilacija, sinusna IEC 60512-6-4	10–2000 Hz, 20 g
Motnje v stiku med nihanjem, sinusno IEC 60512-2-5	≤ 1 µs
Šok, polsinusoidni IEC 60512-6-3	50 g, 11 ms
Motnje stika med udarci, polsinusoidne IEC 60512-2-5	≤ 1 µs

Električni

Delovni tok IEC 60512-5-2	1,35 A pri 20 °C (140 od 140 pinov) 3,20 A pri 20 °C (8 od 140 pinov)
Odpornost stika IEC 60512-2-1	≤ 15 mΩ
Zračna in polžje razdalja	0,25 mm
Odpornost izolacije IEC 60512-3-1	≥ 1 GΩ
Preskusna napetost IEC 60512-4-1	1100 V enosmerne napetosti
Prenos podatkov	28 Gbit/s

Obdelava

Temperatura spajkanja JEDEC J-STD-020E	20–40 sekund pri 260 °C
MSL JEDEC J-STD-020E	1
Vgradnja	Pick and Place

Odobritve / skladnost

Datoteka UL	E130314
Okolje	V skladu z direktivo RoHS

Odstopni diagram

EC.8 ravno 80 točk Št. 408-52080-100-11

EC8 gerade 80pol mit key Foto

Število 80, z kodiranjem, za 1,6-milimetrske podkartice, Mreža 0,8 mm, Hitrost prenosa podatkov 28 Gbit/s, Pakiranje Tape & Reel

Pravokotni

SMT

Neposredni vtič

Visoka gostota

Visoka hitrost

Pokaži več podrobnosti o izdelku

EC.8 ravno 80 točk Št. 408-52080-100-11 - Tehnični podatki

Osnove

Število stikov	80
Tehnologija povezovanja	SMT
Delovna temperatura	od -40 °C do +125 °C

Material

Izolacijsko telo	LCP, UL 94 V-0
Vrednost CTI IEC 60112	200
Kontaktni material	bakrova zlitina
Kontaktni premaz	Au prek PdNi prek Ni
Območje povezave	Sn nad Ni

Mehanski

Dimenzija mreže	0,8 mm
Vstavna sila na stik	≤ 0,635 N
Sila vlečenja na stik	≥ 0,06 N
Življenjska doba IEC 60512-9-1	500 vstavnih ciklov
Koplanarnost	≤ 0,1 mm
Oscilacija, sinusna IEC 60512-6-4	10–2000 Hz, 20 g
Motnje v stiku med nihanjem, sinusno IEC 60512-2-5	≤ 1 µs
Šok, polsinusoidni IEC 60512-6-3	50 g, 11 ms
Motnje stika med udarci, polsinusoidne IEC 60512-2-5	≤ 1 µs

Električni

Delovni tok IEC 60512-5-2	1,35 A pri 20 °C (140 od 140 pinov) 3,20 A pri 20 °C (8 od 140 pinov)
Odpornost stika IEC 60512-2-1	≤ 15 mΩ
Zračna in polžje razdalja	0,25 mm
Odpornost izolacije IEC 60512-3-1	≥ 1 GΩ
Preskusna napetost IEC 60512-4-1	1100 V enosmerne napetosti
Prenos podatkov	28 Gbit/s

Obdelava

Temperatura spajkanja JEDEC J-STD-020E	20–40 sekund pri 260 °C
MSL JEDEC J-STD-020E	1
Vgradnja	Pick and Place

Odobritve / skladnost

Datoteka UL	E130314
Okolje	V skladu z direktivo RoHS

Odstopni diagram

EC.8 ravno 100p Št. 408-52100-100-11

EC8 gerade 100pol mit key Foto

Število 100, z kodiranjem, za 1,6-milimetrske podkartice, Mreža 0,8 mm, Hitrost prenosa podatkov 28 Gbit/s, Pakiranje Tape & Reel

Pravokotni

SMT

Neposredni vtič

Visoka gostota

Visoka hitrost

Pokaži več podrobnosti o izdelku

EC.8 ravno 100p Št. 408-52100-100-11 - Tehnični podatki

Osnove

Število stikov	100
Tehnologija povezovanja	SMT
Delovna temperatura	od -40 °C do +125 °C

Material

Izolacijsko telo	LCP, UL 94 V-0
Vrednost CTI IEC 60112	200
Kontaktni material	bakrova zlitina
Kontaktni premaz	Au prek PdNi prek Ni
Območje povezave	Sn nad Ni

Mehanski

Dimenzija mreže	0,8 mm
Vstavna sila na stik	≤ 0,635 N
Sila vlečenja na stik	≥ 0,06 N
Življenjska doba IEC 60512-9-1	500 vstavnih ciklov
Koplanarnost	≤ 0,1 mm
Oscilacija, sinusna IEC 60512-6-4	10–2000 Hz, 20 g
Motnje v stiku med nihanjem, sinusno IEC 60512-2-5	≤ 1 µs
Šok, polsinusoidni IEC 60512-6-3	50 g, 11 ms
Motnje stika med udarci, polsinusoidne IEC 60512-2-5	≤ 1 µs

Električni

Delovni tok IEC 60512-5-2	1,35 A pri 20 °C (140 od 140 pinov) 3,20 A pri 20 °C (8 od 140 pinov)
Odpornost stika IEC 60512-2-1	≤ 15 mΩ
Zračna in polžje razdalja	0,25 mm
Odpornost izolacije IEC 60512-3-1	≥ 1 GΩ
Preskusna napetost IEC 60512-4-1	1100 V enosmerne napetosti
Prenos podatkov	28 Gbit/s

Obdelava

Temperatura spajkanja JEDEC J-STD-020E	20–40 sekund pri 260 °C
MSL JEDEC J-STD-020E	1
Vgradnja	Pick and Place

Odobritve / skladnost

Datoteka UL	E130314
Okolje	V skladu z direktivo RoHS

Odstopni diagram

EC.8 ravno 120p Št. 408-52120-100-11

EC8 gerade 120pol mit key Foto

Število 120, z kodiranjem, za 1,6-milimetrske podkartice, Mreža 0,8 mm, Hitrost prenosa podatkov 28 Gbit/s, Pakiranje Tape & Reel

Pravokotni

SMT

Neposredni vtič

Visoka gostota

Visoka hitrost

Pokaži več podrobnosti o izdelku

EC.8 ravno 120p Št. 408-52120-100-11 - Tehnični podatki

Osnove

Število stikov	120
Tehnologija povezovanja	SMT
Delovna temperatura	od -40 °C do +125 °C

Material

Izolacijsko telo	LCP, UL 94 V-0
Vrednost CTI IEC 60112	200
Kontaktni material	bakrova zlitina
Kontaktni premaz	Au prek PdNi prek Ni
Območje povezave	Sn nad Ni

Mehanski

Dimenzija mreže	0,8 mm
Vstavna sila na stik	≤ 0,635 N
Sila vlečenja na stik	≥ 0,06 N
Življenjska doba IEC 60512-9-1	500 vstavnih ciklov
Koplanarnost	≤ 0,1 mm
Oscilacija, sinusna IEC 60512-6-4	10–2000 Hz, 20 g
Motnje v stiku med nihanjem, sinusno IEC 60512-2-5	≤ 1 µs
Šok, polsinusoidni IEC 60512-6-3	50 g, 11 ms
Motnje stika med udarci, polsinusoidne IEC 60512-2-5	≤ 1 µs

Električni

Delovni tok IEC 60512-5-2	1,35 A pri 20 °C (140 od 140 pinov) 3,20 A pri 20 °C (8 od 140 pinov)
Odpornost stika IEC 60512-2-1	≤ 15 mΩ
Zračna in polžje razdalja	0,25 mm
Odpornost izolacije IEC 60512-3-1	≥ 1 GΩ
Preskusna napetost IEC 60512-4-1	1100 V enosmerne napetosti
Prenos podatkov	28 Gbit/s

Obdelava

Temperatura spajkanja JEDEC J-STD-020E	20–40 sekund pri 260 °C
MSL JEDEC J-STD-020E	1
Vgradnja	Pick and Place

Odobritve / skladnost

Datoteka UL	E130314
Okolje	V skladu z direktivo RoHS

Odstopni diagram

EC.8 ravno 140p Št. 408-52140-100-11

EC8 gerade 140pol mit key Foto

Število 140, z kodiranjem, za 1,6-milimetrske podkartice, Mreža 0,8 mm, Hitrost prenosa podatkov 28 Gbit/s, Pakiranje Tape & Reel

Pravokotni

SMT

Neposredni vtič

Visoka gostota

Visoka hitrost

Pokaži več podrobnosti o izdelku

EC.8 ravno 140p Št. 408-52140-100-11 - Tehnični podatki

Osnove

Število stikov	140
Tehnologija povezovanja	SMT
Delovna temperatura	od -40 °C do +125 °C

Material

Izolacijsko telo	LCP, UL 94 V-0
Vrednost CTI IEC 60112	200
Kontaktni material	bakrova zlitina
Kontaktni premaz	Au prek PdNi prek Ni
Območje povezave	Sn nad Ni

Mehanski

Dimenzija mreže	0,8 mm
Vstavna sila na stik	≤ 0,635 N
Sila vlečenja na stik	≥ 0,06 N
Življenjska doba IEC 60512-9-1	500 vstavnih ciklov
Koplanarnost	≤ 0,1 mm
Oscilacija, sinusna IEC 60512-6-4	10–2000 Hz, 20 g
Motnje v stiku med nihanjem, sinusno IEC 60512-2-5	≤ 1 µs
Šok, polsinusoidni IEC 60512-6-3	50 g, 11 ms
Motnje stika med udarci, polsinusoidne IEC 60512-2-5	≤ 1 µs

Električni

Delovni tok IEC 60512-5-2	1,35 A pri 20 °C (140 od 140 pinov) 3,20 A pri 20 °C (8 od 140 pinov)
Odpornost stika IEC 60512-2-1	≤ 15 mΩ
Zračna in polžje razdalja	0,25 mm
Odpornost izolacije IEC 60512-3-1	≥ 1 GΩ
Preskusna napetost IEC 60512-4-1	1100 V enosmerne napetosti
Prenos podatkov	28 Gbit/s

Obdelava

Temperatura spajkanja JEDEC J-STD-020E	20–40 sekund pri 260 °C
MSL JEDEC J-STD-020E	1
Vgradnja	Pick and Place

Odobritve / skladnost

Datoteka UL	E130314
Okolje	V skladu z direktivo RoHS

Odstopni diagram

EC.8 ravno 160p Št. 408-52160-100-12

EC8 gerade 160pol mit key Foto

Število 160, z kodiranjem, za 1,6-milimetrske podkartice, Mreža 0,8 mm, Hitrost prenosa podatkov 28 Gbit/s, Embalažni pladenj

Pravokotni

SMT

Neposredni vtič

Visoka gostota

Visoka hitrost

Pokaži več podrobnosti o izdelku

EC.8 ravno 160p Št. 408-52160-100-12 - Tehnični podatki

Osnove

Število stikov	160
Tehnologija povezovanja	SMT
Delovna temperatura	od -40 °C do +125 °C

Material

Izolacijsko telo	LCP, UL 94 V-0
Vrednost CTI IEC 60112	200
Kontaktni material	bakrova zlitina
Kontaktni premaz	Au prek PdNi prek Ni
Območje povezave	Sn nad Ni

Mehanski

Dimenzija mreže	0,8 mm
Vstavna sila na stik	≤ 0,635 N
Sila vlečenja na stik	≥ 0,06 N
Življenjska doba IEC 60512-9-1	500 vstavnih ciklov
Koplanarnost	≤ 0,1 mm
Oscilacija, sinusna IEC 60512-6-4	10–2000 Hz, 20 g
Motnje v stiku med nihanjem, sinusno IEC 60512-2-5	≤ 1 µs
Šok, polsinusoidni IEC 60512-6-3	50 g, 11 ms
Motnje stika med udarci, polsinusoidne IEC 60512-2-5	≤ 1 µs

Električni

Delovni tok IEC 60512-5-2	1,35 A pri 20 °C (140 od 140 pinov) 3,20 A pri 20 °C (8 od 140 pinov)
Odpornost stika IEC 60512-2-1	≤ 15 mΩ
Zračna in polžje razdalja	0,25 mm
Odpornost izolacije IEC 60512-3-1	≥ 1 GΩ
Preskusna napetost IEC 60512-4-1	1100 V enosmerne napetosti
Prenos podatkov	28 Gbit/s

Obdelava

Temperatura spajkanja JEDEC J-STD-020E	20–40 sekund pri 260 °C
MSL JEDEC J-STD-020E	1
Vgradnja	Pick and Place

Odobritve / skladnost

Datoteka UL	E130314
Okolje	V skladu z direktivo RoHS

Odstopni diagram

EC.8 ravno 180p Št. 408-52180-100-12

EC8 gerade 180pol mit key Foto

Število 180, z kodiranjem, za 1,6-milimetrske podkartice, Mreža 0,8 mm, Hitrost prenosa podatkov 28 Gbit/s, Embalažni pladenj

Pravokotni

SMT

Neposredni vtič

Visoka gostota

Visoka hitrost

Pokaži več podrobnosti o izdelku

EC.8 ravno 180p Št. 408-52180-100-12 - Tehnični podatki

Osnove

Število stikov	180
Tehnologija povezovanja	SMT
Delovna temperatura	od -40 °C do +125 °C

Material

Izolacijsko telo	LCP, UL 94 V-0
Vrednost CTI IEC 60112	200
Kontaktni material	bakrova zlitina
Kontaktni premaz	Au prek PdNi prek Ni
Območje povezave	Sn nad Ni

Mehanski

Dimenzija mreže	0,8 mm
Vstavna sila na stik	≤ 0,635 N
Sila vlečenja na stik	≥ 0,06 N
Življenjska doba IEC 60512-9-1	500 vstavnih ciklov
Koplanarnost	≤ 0,1 mm
Oscilacija, sinusna IEC 60512-6-4	10–2000 Hz, 20 g
Motnje v stiku med nihanjem, sinusno IEC 60512-2-5	≤ 1 µs
Šok, polsinusoidni IEC 60512-6-3	50 g, 11 ms
Motnje stika med udarci, polsinusoidne IEC 60512-2-5	≤ 1 µs

Električni

Delovni tok IEC 60512-5-2	1,35 A pri 20 °C (140 od 140 pinov) 3,20 A pri 20 °C (8 od 140 pinov)
Odpornost stika IEC 60512-2-1	≤ 15 mΩ
Zračna in polžje razdalja	0,25 mm
Odpornost izolacije IEC 60512-3-1	≥ 1 GΩ
Preskusna napetost IEC 60512-4-1	1100 V enosmerne napetosti
Prenos podatkov	28 Gbit/s

Obdelava

Temperatura spajkanja JEDEC J-STD-020E	20–40 sekund pri 260 °C
MSL JEDEC J-STD-020E	1
Vgradnja	Pick and Place

Odobritve / skladnost

Datoteka UL	E130314
Okolje	V skladu z direktivo RoHS

Odstopni diagram

EC.8 ravno 200p Št. 408-52200-100-12

EC8 gerade 200pol mit key Foto

Število 200, z kodiranjem, za 1,6-milimetrske podkartice, Mreža 0,8 mm, Hitrost prenosa podatkov 28 Gbit/s, Embalažni pladenj

Pravokotni

SMT

Neposredni vtič

Visoka gostota

Visoka hitrost

Pokaži več podrobnosti o izdelku

EC.8 ravno 200p Št. 408-52200-100-12 - Tehnični podatki

Osnove

Število stikov	200
Tehnologija povezovanja	SMT
Delovna temperatura	od -40 °C do +125 °C

Material

Izolacijsko telo	LCP, UL 94 V-0
Vrednost CTI IEC 60112	200
Kontaktni material	bakrova zlitina
Kontaktni premaz	Au prek PdNi prek Ni
Območje povezave	Sn nad Ni

Mehanski

Dimenzija mreže	0,8 mm
Vstavna sila na stik	≤ 0,635 N
Sila vlečenja na stik	≥ 0,06 N
Življenjska doba IEC 60512-9-1	500 vstavnih ciklov
Koplanarnost	≤ 0,1 mm
Oscilacija, sinusna IEC 60512-6-4	10–2000 Hz, 20 g
Motnje v stiku med nihanjem, sinusno IEC 60512-2-5	≤ 1 µs
Šok, polsinusoidni IEC 60512-6-3	50 g, 11 ms
Motnje stika med udarci, polsinusoidne IEC 60512-2-5	≤ 1 µs

Električni

Delovni tok IEC 60512-5-2	1,35 A pri 20 °C (140 od 140 pinov) 3,20 A pri 20 °C (8 od 140 pinov)
Odpornost stika IEC 60512-2-1	≤ 15 mΩ
Zračna in polžje razdalja	0,25 mm
Odpornost izolacije IEC 60512-3-1	≥ 1 GΩ
Preskusna napetost IEC 60512-4-1	1100 V enosmerne napetosti
Prenos podatkov	28 Gbit/s

Obdelava

Temperatura spajkanja JEDEC J-STD-020E	20–40 sekund pri 260 °C
MSL JEDEC J-STD-020E	1
Vgradnja	Pick and Place

Odobritve / skladnost

Datoteka UL	E130314
Okolje	V skladu z direktivo RoHS

Odstopni diagram

EC.8 ravno 200p Št. 408-52200-103-12

EC8 gerade 200pol mit key Foto

Število 200, z kodiranjem, Ojačitvena prečka vzdolž izokorpusa, Mreža 0,8 mm, Hitrost prenosa podatkov 28 Gbit/s, Embalažni pladenj

Pravokotni

SMT

Neposredni vtič

Visoka gostota

Visoka hitrost

Pokaži več podrobnosti o izdelku

EC.8 ravno 200p Št. 408-52200-103-12 - Tehnični podatki

Osnove

Število stikov	200
Tehnologija povezovanja	SMT
Delovna temperatura	od -40 °C do +125 °C

Material

Izolacijsko telo	LCP, UL 94 V-0
Vrednost CTI IEC 60112	200
Kontaktni material	bakrova zlitina
Kontaktni premaz	Au prek PdNi prek Ni
Območje povezave	Sn nad Ni

Mehanski

Dimenzija mreže	0,8 mm
Vstavna sila na stik	≤ 0,635 N
Sila vlečenja na stik	≥ 0,06 N
Življenjska doba IEC 60512-9-1	500 vstavnih ciklov
Koplanarnost	≤ 0,1 mm
Oscilacija, sinusna IEC 60512-6-4	10–2000 Hz, 20 g
Motnje v stiku med nihanjem, sinusno IEC 60512-2-5	≤ 1 µs
Šok, polsinusoidni IEC 60512-6-3	50 g, 11 ms
Motnje stika med udarci, polsinusoidne IEC 60512-2-5	≤ 1 µs

Električni

Delovni tok IEC 60512-5-2	1,35 A pri 20 °C (140 od 140 pinov) 3,20 A pri 20 °C (8 od 140 pinov)
Odpornost stika IEC 60512-2-1	≤ 15 mΩ
Zračna in polžje razdalja	0,25 mm
Odpornost izolacije IEC 60512-3-1	≥ 1 GΩ
Preskusna napetost IEC 60512-4-1	1100 V enosmerne napetosti
Prenos podatkov	28 Gbit/s

Obdelava

Temperatura spajkanja JEDEC J-STD-020E	20–40 sekund pri 260 °C
MSL JEDEC J-STD-020E	1
Vgradnja	Pick and Place

Odobritve / skladnost

Datoteka UL	E130314
Okolje	V skladu z direktivo RoHS

Odstopni diagram

Drugo število drogov? Drugačne višine zlaganja? Alternativni kontaktni premazi? Različice po meri? Zaostali kontakti?

Zahtevajte priključke po meri

" Ni pravi za vas? Zahtevajte priključek po meri zdaj!

Username:

Hvala! Vaše zahteve bomo preučili in se z vami povezali.

Če imate kakršna koli vprašanja, smo vam vedno na voljo po e-pošti ali telefonu.

Ustreznega izdelka ni bilo mogoče najti – povprašajte po izdelku zdaj:

Polja, označena z *, so obvezna.

Podjetje *

Pozdrav

Ime in priimek *

Ime *

Ulica *

POŠTNA KODA *

Lokacija *

Država *

e-pošta *

Telefon *

Zahteve glede izdelkov *

Našo izjavo o varstvu osebnih podatkov si lahko ogledate tukaj.

EC.8: Sistem neposrednih priključkov z visoko hitrostjo v krvi

Highspeed mit Pfeile

Načelo neposrednega priključevanja EC.8 omogoča hitrosti prenosa podatkov do 28 Gbit/s.
V nasprotju s klasičnimi konektorji se pri neposrednih priključkih zmanjšajo različne ovire, kot so spremembe smeri, odboji in spremembe preseka, kar zagotavlja jasen prenos signala.
Podrobno poročilo o lastnostih visoke hitrosti ter S-parametri za simulacijo vašega lastnega dizajna so na voljo na zahtevo: sales@ept.de

EC.8 Sistem neposrednih priključkov
Pregled podrobnosti

Vstopni nakloni
za izravnavo osrednjega in kotnega zamika pri vstavljanju

Zvočna in taktilna povratna informacija
za zagotovitev pravilnega stika s kartico

koplanarnost
zanesljivo spajkanje med obdelavo

Kodirni most
Zaščita pred zasukom in izravnava odstopanj za vstavljivo kartico

kodirni čep
preprečuje zasuk vtiča na plošči

Motive Web Kurzbeschreibung Kontakt 1640x1195px

Izdelamo vam natančno prilagojene, individualne konektorje za vašo uporabo.

druga števila polov
druge višine zlaganja
alternativne prevleke kontaktov

Zahtevajte individualni konektor zdaj

Neposredni vtič proti paru konektorjev

Neposredni konektor omogoča neposredno povezavo s tiskano vezje brez ustreznega nasprotnega konektorja. V primerjavi s parom vzmetno-nožnih konektorjev je tako manj stičnih točk in prehodov, kar pozitivno vpliva na zmogljivost prenosa toka in lastnosti prenosa podatkov.

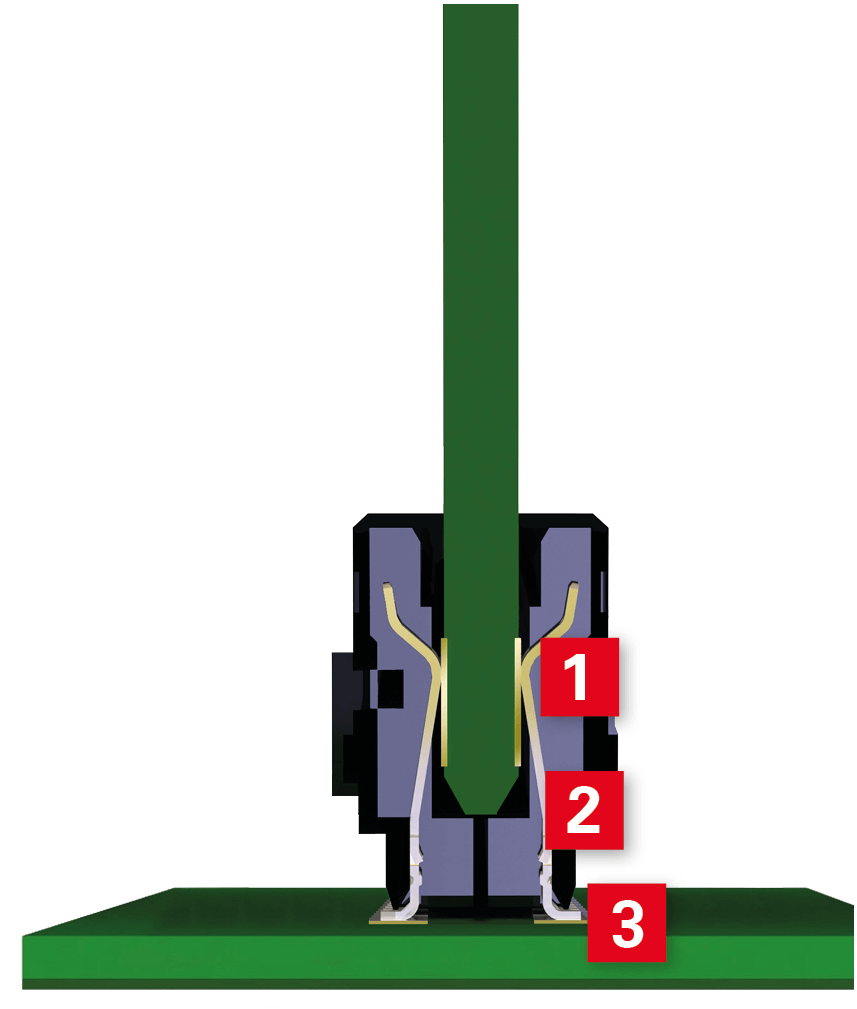

Neposredni priključek:

[1] R _stik
[2] R _kontakt
[3] R _{priključno območje}

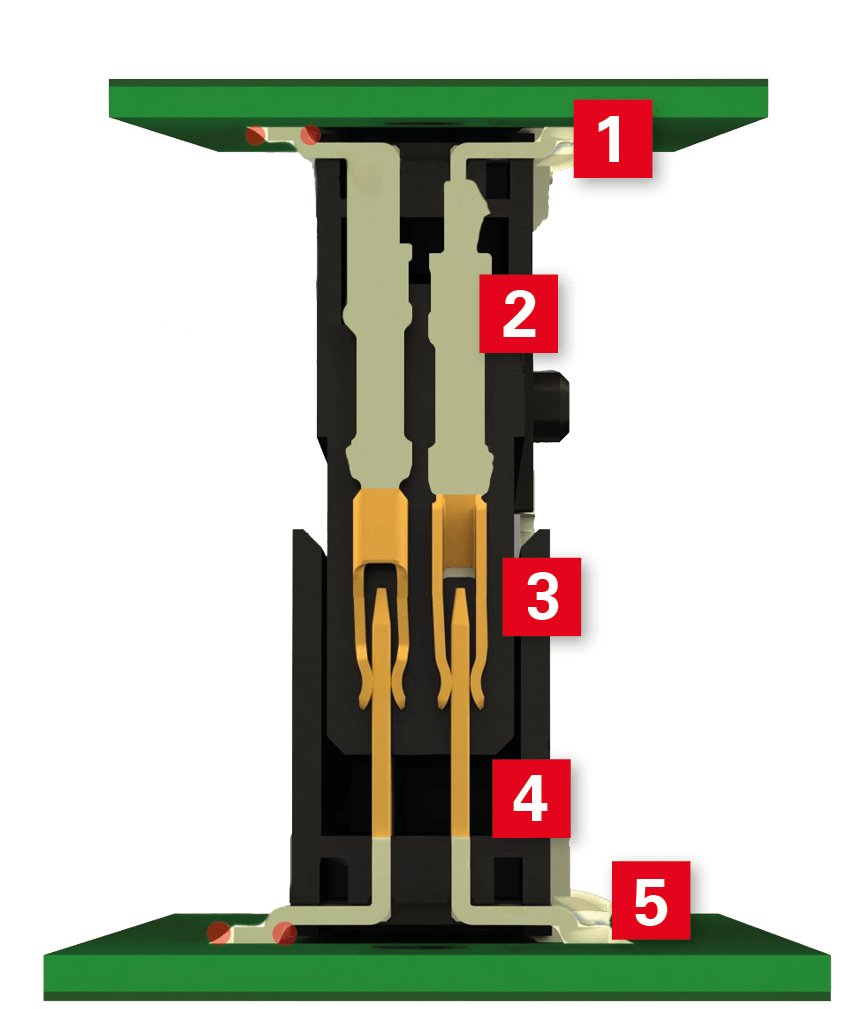

Par konektorjev:

[1] R _{priključno območje}
[2] R _kontakt
[3] R _{prehod med}
_kontakti [4] R _kontakt
[5] R _{priključno območje}

Dovoljena odstopanja

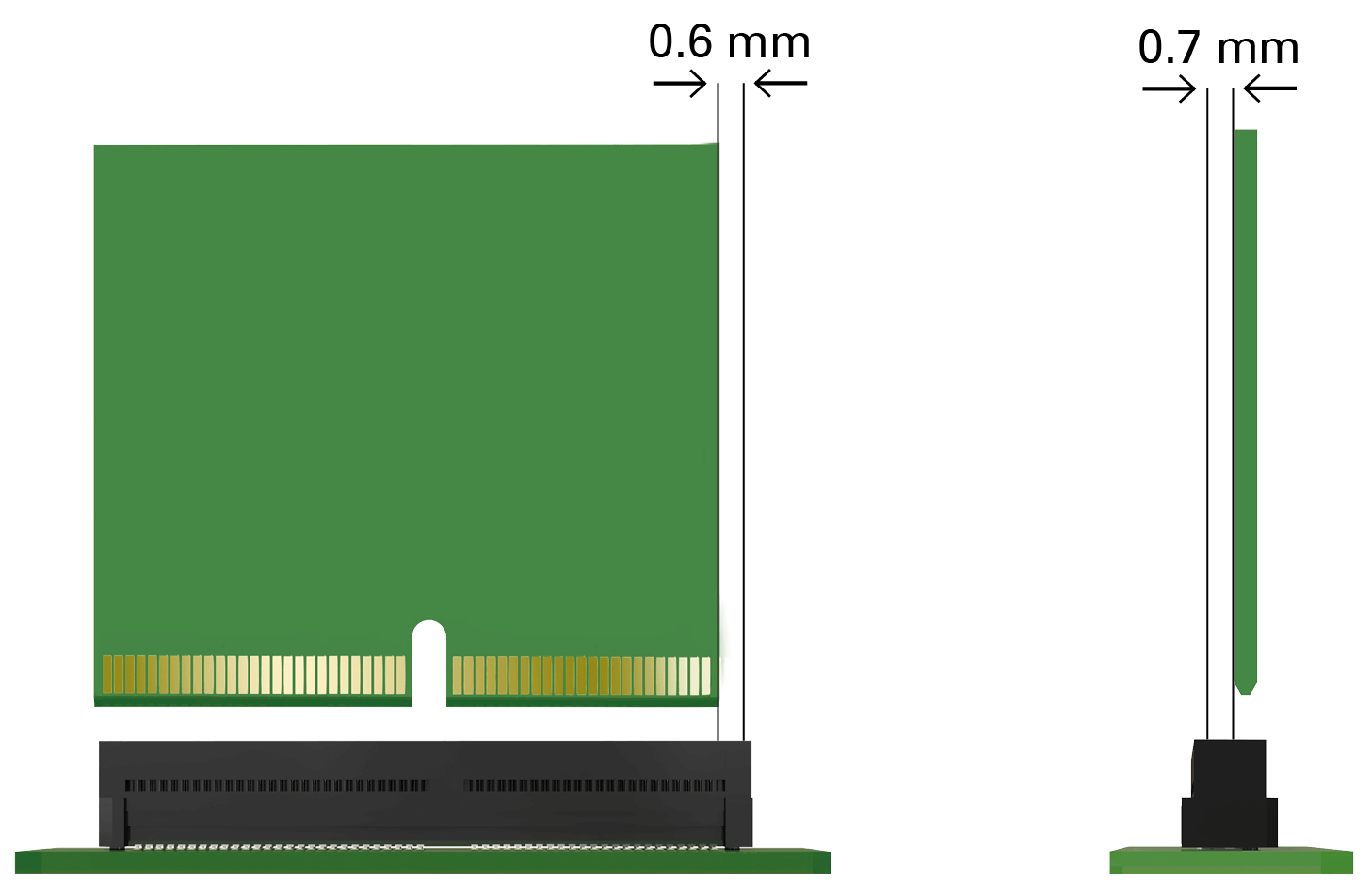

Premik osi pri direktnih konektorjih EC.
8 Dopustna odstopanja

pri premiku osi Direktni konektorji EC.8 pri vstavljanju dopuščajo premik osi v vzdolžni osi v obsegu 0,6 mm in v prečni osi v obsegu 0,7 mm.

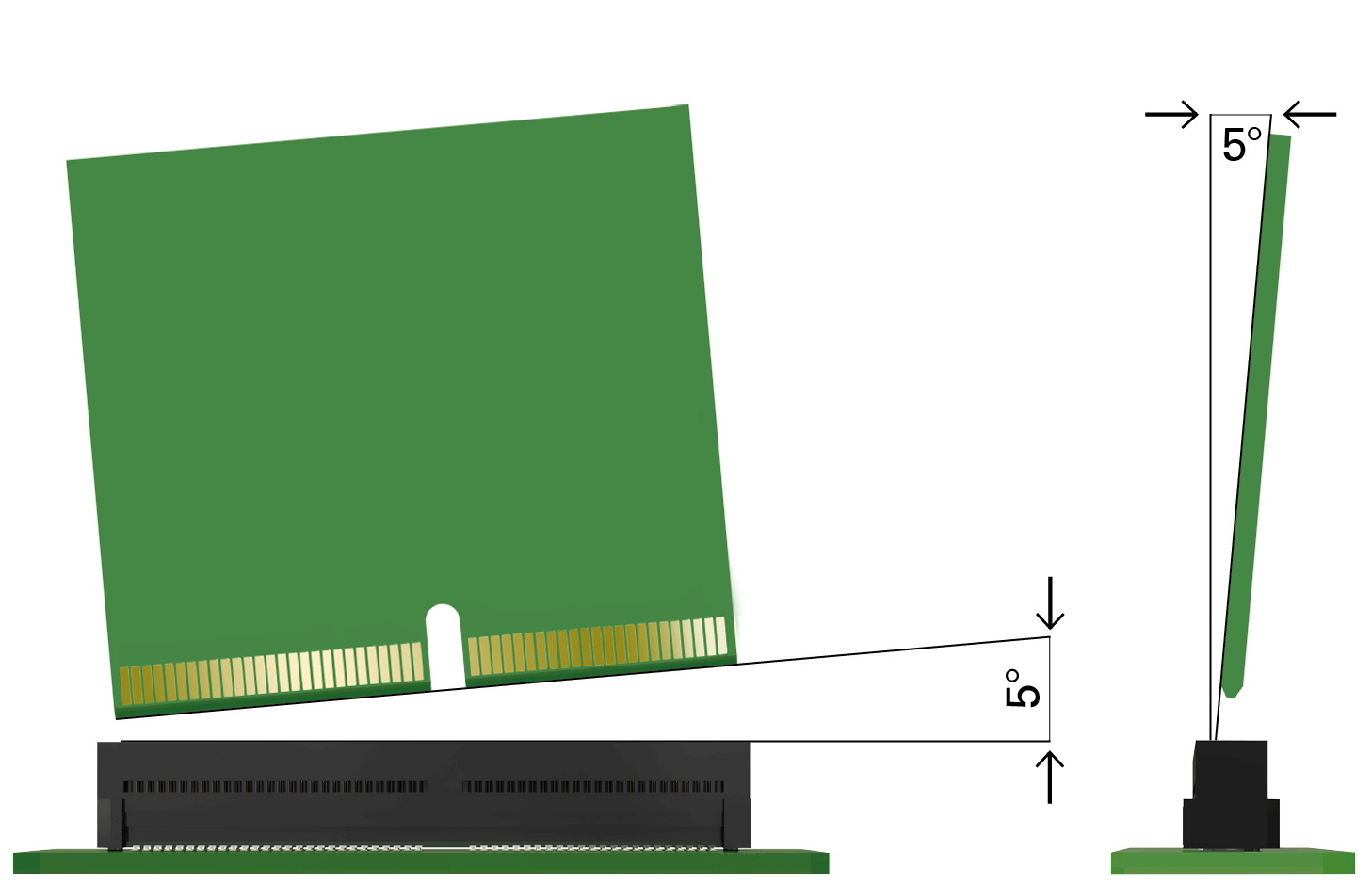

Kotni zamik pri neposrednih konektorjih EC.
8 Dovoljene tolerance kotnega zamika

Pri neposrednih konektorjih EC.8 je mogoče podrejeno ploščo vstaviti v konektor EC.8 pod kotom do 5° v vzdolžni in prečni osi.

EC.8 SMT-konektorji za neposredno vstavljanje z razmakom 0,8 mm

Unbenannt 1

Želite maksimalno zmogljivost ob minimalnih prostorskih zahtevah? Potrebujete direktni konektor, ki ima visoke hitrosti že v krvi?

Naš EC.8 je zaradi svoje konstrukcije že pravi profesionalec na področju visokih hitrosti in vam ponuja hitrosti prenosa do 28 Gbit/s. Prav to, kar potrebujete za sodobne aplikacije Industrije 4.0 in njenih področij, kot so Internet stvari, računalništvo v oblaku ali na robu omrežja.
Neposredni konektor poleg visoke hitrosti prenosa podatkov ponuja tudi naslednje prednosti:
z neposrednim stikom s tiskano vezje se prihrani prostor in viri. Stroški materiala in stroški opremljanja z merilno letvijo namreč v celoti odpadejo. Tehnična prednost izhaja iz zmanjšanja upora in vplivov, ki lahko delujejo na signal.
Da bi za vsako aplikacijo zagotovili ustrezen direktni konektor, je naš EC.8 na voljo v industrijsko preizkušenem razmiku 0,8 mm z variacijo od 20 do 200 signalnih pinov, izbirnih v korakih po 20.

Družina EC.8 je opravila obsežen program testiranja, pri katerem je bilo dokazano pravilno delovanje med drugim po klimatskih poskusih, obremenitvah z udarci in vibracijami ali tudi po 500 ciklih vstavljanja. Ste radovedni? Takoj zahtevajte poročilo EC.8 HighSpeed ter S-parametre in se prepričajte na podlagi številk in dejstev.

Pogosta vprašanja: Vprašanja in odgovori o konektorjih za SMT-tiskane vezje EC.8

Kako se lahko obdelujejo konektorji EC.8 z neposrednim priključkom?Po katerih specifikacijah/na podlagi katerega načrta je treba izdelati vstavno kartico?Zakaj bi bilo treba uporabiti sistem z neposrednimi konektorji?Ali je sistem priključkov EC.8 združljiv s splošno sprejetimi specifikacijami za hčerinske kartice?Za katere namene se uporabljajo direktni konektorji EC.8?Kakšen odmik dopuščajo direktni konektorji EC.8 pri vstavljanju hčerinske kartice?Katere hitrosti prenosa podatkov so na voljo?Katere tokove je mogoče prenašati?Ali so konektorji EC.8 UL-priznani sestavni deli?Ali so konektorji EC.8 skladni z direktivo RoHS?

Kako se lahko obdelujejo konektorji EC.8 z neposrednim priključkom?

Konektorji za neposredno vstavljanje se izdelujejo s tehnologijo površinske montaže (SMT). Spajkanje poteka neposredno na tiskanem vezju.
Konektorji s številom izvodov od 20 do 140 se dobavljajo v standardni embalaži »tape and reel«, kar omogoča popolnoma avtomatsko obdelavo s sistemom »pick-and-place«.
Števila polj od 160 do 200 so standardno pakirana v pladnju, na zahtevo pa je mogoča tudi embalaža Tape and Reel. Ta pa uporablja širši trak, ki je manj razširjen.

Po katerih specifikacijah/na podlagi katerega načrta je treba izdelati vstavno kartico?

Za oblike robov in mere tiskanega vezja si oglejte spodnjo risbo. Za zlata kontaktna polja priporočamo trdo zlato. Za dodatne podrobnosti si oglejte risbo izdelka.

Anphasung EC8

Zakaj bi bilo treba uporabiti sistem z neposrednimi konektorji?

S pomočjo enodelnih priključnih sistemov je mogoče doseči visoke hitrosti prenosa podatkov. V primerjavi z dvodelnimi priključnimi sistemi pri tem odpadejo negativni vplivi drugega konektorja na signal. To je predvsem posledica manjšega števila stičnih točk, manj sprememb preseka v vodniku in s tem povezanih manjših sprememb smeri signala.
Tako je mogoče doseči visoko zmogljivost tudi pri majhni površini. Poleg tega se v primerjavi z dvodelnimi priključnimi sistemi zmanjša prehodna upornost, kar ima za posledico povečano zmogljivost prenosa toka.

Ali je sistem priključkov EC.8 združljiv s splošno sprejetimi specifikacijami za hčerinske kartice?

Sistem konektorjev EC.8 podpira hčerinske kartice debeline 1,60 mm. Pri številu kontaktov 80 ali več je vgrajen tudi vodilo, ki preprečuje napačno vstavljanje. Pri 60-pinski različici se lahko to vodilo po želji izpusti.
Sistem konektorjev EC.8 ustreza splošnemu tržnemu standardu in je združljiv s pogostimi ploščami.

Za katere namene se uporabljajo direktni konektorji EC.8?

Zaradi svoje vsestranskosti se direktni konektorji EC.8 uporabljajo na najrazličnejše načine v številnih panogah. Na področju avtomatizacije in naprav IoT na primer izkoriščajo prednosti majhnega razmika med kontakti in visokih hitrosti prenosa podatkov.

Kakšen odmik dopuščajo direktni konektorji EC.8 pri vstavljanju hčerinske kartice?

Dovoljeno je odstopanje kota do 5° v vzdolžni in prečni smeri. Dovoljeno
je odstopanje 0,7 mm v navpični smeri in 0,6 mm vzporedno z vzdolžno osjo vtiča.

EC8 Mitten Winkelversatz

Katere hitrosti prenosa podatkov so na voljo?

Hitrost prenosa podatkov znaša 28 Gbit/s. Spodnji grafikon prikazuje potek vstavnega slabljenja v odvisnosti od frekvence.

EC8 Insertion loss

Katere tokove je mogoče prenašati?

140-pinski konektor prenaša do 3,2 A pri okoljski temperaturi 20 °C. Za podrobnejše informacije nas lahko kontaktirate na sales@ept.de

Ali so konektorji EC.8 UL-priznani sestavni deli?

Da, konektorji EC.8 podjetja ept so v ZDA in Kanadi priznani kot UL-komponente.

Ali so konektorji EC.8 skladni z direktivo RoHS?

RoHS (Restriction of the use of certain Hazardous Substances) je direktiva o omejevanju uporabe nekaterih nevarnih snovi v električni in elektronski opremi.
Potrjujemo, da so konektorji EC.8 proizvajalca ept v skladu z direktivo RoHS 2011/65/EU, kot je navedeno v potrdilu o skladnosti z RoHS. Več informacij najdete na strani RoHS & REACH

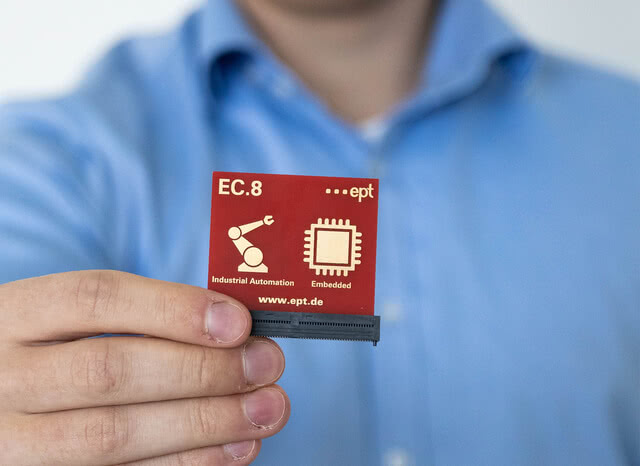

Konektorji izdelki ept EC.8 – 0,8 mm kartica z robom SMT

+49 8861 2501 0

Vsebina

Iskalnik izdelkov
