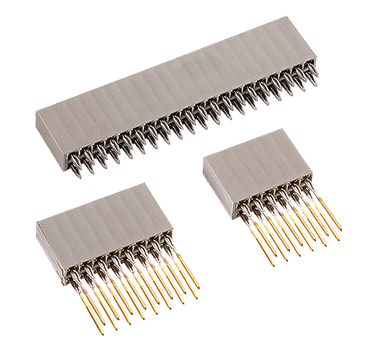

VarPol pin- in letev z vtičnicami
Ploščice s konicami in ženskimi konektorji VarPol podjetja ept ponujajo številne možnosti za medsebojno povezovanje tiskanih vezij. Enovrstne ali dvovrstne, s spremenljivim številom kontaktov, različnimi dolžinami priključkov, ravne ali kotni – izbira je vaša! Poleg tega je mogoče konektorje brezšivno povezati v vrsto.
Preizkušena cona vtiskanja Tcom press® vam omogoča tudi, da odpravite postopek spajkanja in s tem bistveno povečate zanesljivost stika.
Preizkušena cona vtiskanja Tcom press® vam omogoča tudi, da odpravite postopek spajkanja in s tem bistveno povečate zanesljivost stika.
Značilnosti
- Široka izbira dolžin kontaktov oziroma priključkov
- ; izbira stopenj zmogljivosti: 50 in 250 vtakovalnih ciklov (število ciklov vtikanja);
- letve je mogoče med seboj povezati
- ; enostavna in stroškovno ugodna obdelava
- ; območje vtiskovanja (cona vtiskanja) v Tcom press®
- ; VarPol-pružina tudi v tehniki spajkanja (spajkalni priključek);
- kotne in ravne, enovrstne in dvovrstne
Aplikacije
- Razdalja med ploščama od 11,45 mm do 35,45 mm
- Odprava postopka spajkanja z vtiskovanjem
VarPol: Pregled
Filtri
letev z zatiči, ravna
peresne letve
VarPol 2-vrstna sponka Št. 962-40nn2-12
Kakovostna stopnja 3, Tehnika spajkanja, Dolžina priključka 12,2 mm, Število polov 2–108 (število polov/vrsta ustreza nn v številki artikla), dvovrstni
Vzporedno
Pravokotni
Spajkanje skozi luknje
VarPol 2-vrstna sponka Št. 962-40nn6-12
Kakovostna stopnja 2, Tehnika spajkanja, Dolžina priključka 12,2 mm, Število polov 2–108 (število polov/vrsta ustreza nn v številki artikla), dvovrstni
Vzporedno
Pravokotni
Spajkanje skozi luknje
VarPol 1-vrstna sponka Št. 961-40nn2-03
Kakovostna stopnja 3, Tehnika spajkanja, Dolžina priključka 3,4 mm, Število polj 2–36 (število polj v vrsti ustreza številki nn v številki artikla), 1-vrstni
Vzporedno
Pravokotni
Spajkanje skozi luknje
VarPol 1-vrstna sponka Št. 961-40nn2-12
Kakovostna stopnja 3, Tehnika spajkanja, Dolžina priključka 12,2 mm, Število polj 2–36 (število polj v vrsti ustreza številki nn v številki artikla), 1-vrstni
Vzporedno
Pravokotni
Spajkanje skozi luknje
VarPol 1-vrstna sponka Št. 961-40nn6-03
Kakovostna stopnja 2, Tehnika spajkanja, Dolžina priključka 3,4 mm, Število polj 2–36 (število polj v vrsti ustreza številki nn v številki artikla), 1-vrstni
Vzporedno
Pravokotni
Spajkanje skozi luknje
VarPol 1-vrstna sponka Št. 961-40nn6-12
Kakovostna stopnja 2, Tehnika spajkanja, Dolžina priključka 12,2 mm, Število polj 2–36 (število polj v vrsti ustreza številki nn v številki artikla), 1-vrstni
Vzporedno
Pravokotni
Spajkanje skozi luknje
VarPol 1-vrstna sponka Št. 961-60nn2-03
Kakovostna stopnja 3, Tehnologija stiskanja in prileganja, Dolžina priključka 3,4 mm, Število polj 2–36 (število polj v vrsti ustreza številki nn v številki artikla), 1-vrstni
Vzporedno
Pravokotni
Tehnologija stiskanja in prileganja
VarPol 1-vrstna sponka Št. 961-60nn2-07
Kakovostna stopnja 3, Tehnologija stiskanja in prileganja, Dolžina priključka 8,05 mm, Število polj 2–36 (število polj v vrsti ustreza številki nn v številki artikla), 1-vrstni
Vzporedno
Pravokotni
Tehnologija stiskanja in prileganja
VarPol 1-vrstna sponka Št. 961-60nn2-12
Kakovostna stopnja 3, Tehnologija stiskanja in prileganja, Dolžina priključka 12,2 mm, Število polj 2–36 (število polj v vrsti ustreza številki nn v številki artikla), 1-vrstni
Vzporedno
Pravokotni
Tehnologija stiskanja in prileganja
VarPol 1-vrstna sponka Št. 961-60nn2-17
Kakovostna stopnja 3, Tehnologija stiskanja in prileganja, Dolžina priključka 17 mm, Število polj 2–36 (število polj v vrsti ustreza številki nn v številki artikla), 1-vrstni
Vzporedno
Pravokotni
Tehnologija stiskanja in prileganja
VarPol 1-vrstna sponka Št. 961-60nn6-03
Kakovostna stopnja 2, Tehnologija stiskanja in prileganja, Dolžina priključka 3,4 mm, Število polj 2–36 (število polj v vrsti ustreza številki nn v številki artikla), 1-vrstni
Vzporedno
Pravokotni
Tehnologija stiskanja in prileganja
VarPol 1-vrstna sponka Št. 961-60nn6-07
Kakovostna stopnja 2, Tehnologija stiskanja in prileganja, Dolžina priključka 8,05 mm, Število polj 2–36 (število polj v vrsti ustreza številki nn v številki artikla), 1-vrstni
Vzporedno
Pravokotni
Tehnologija stiskanja in prileganja
VarPol 1-vrstna sponka Št. 961-60nn6-12
Kakovostna stopnja 2, Tehnologija stiskanja in prileganja, Dolžina priključka 12,2 mm, Število polj 2–36 (število polj v vrsti ustreza številki nn v številki artikla), 1-vrstni
Vzporedno
Pravokotni
Tehnologija stiskanja in prileganja
VarPol 1-vrstna sponka Št. 961-60nn6-17
Kakovostna stopnja 2, Tehnologija stiskanja in prileganja, Dolžina priključka 17 mm, Število polj 2–36 (število polj v vrsti ustreza številki nn v številki artikla), 1-vrstni
Vzporedno
Pravokotni
Tehnologija stiskanja in prileganja
VarPol 2-vrstna sponka Št. 962-40nn2-03
Kakovostna stopnja 3, Tehnika spajkanja, Dolžina priključka 3,4 mm, Število polov 2–108 (število polov/vrsta ustreza nn v številki artikla), dvovrstni
Vzporedno
Pravokotni
Spajkanje skozi luknje
VarPol 2-vrstna sponka Št. 962-40nn6-03
Kakovostna stopnja 2, Tehnika spajkanja, Dolžina priključka 3,4 mm, Število polov 2–108 (število polov/vrsta ustreza nn v številki artikla), dvovrstni
Vzporedno
Pravokotni
Spajkanje skozi luknje
VarPol 2-vrstna sponka Št. 962-60nn2-03
Kakovostna stopnja 3, Tehnologija stiskanja in prileganja, Dolžina priključka 3,4 mm, Število polov 2–108 (število polov/vrsta ustreza nn v številki artikla), dvovrstni
Vzporedno
Pravokotni
Tehnologija stiskanja in prileganja
VarPol 2-vrstna sponka Št. 962-60nn2-07
Kakovostna stopnja 3, Tehnologija stiskanja in prileganja, Dolžina priključka 8,05 mm, Število polov 2–108 (število polov/vrsta ustreza nn v številki artikla), dvovrstni
Vzporedno
Pravokotni
Tehnologija stiskanja in prileganja
VarPol 2-vrstna sponka Št. 962-60nn2-12
Kakovostna stopnja 3, Tehnologija stiskanja in prileganja, Dolžina priključka 12,2 mm, Število polov 2–108 (število polov/vrsta ustreza nn v številki artikla), dvovrstni
Vzporedno
Pravokotni
Tehnologija stiskanja in prileganja
VarPol 2-vrstna sponka Št. 962-60nn2-17
Kakovostna stopnja 3, Tehnologija stiskanja in prileganja, Dolžina priključka 17 mm, Število polov 2–108 (število polov/vrsta ustreza nn v številki artikla), dvovrstni
Vzporedno
Pravokotni
Tehnologija stiskanja in prileganja
VarPol 2-vrstna sponka Št. 962-60nn6-03
Kakovostna stopnja 2, Tehnologija stiskanja in prileganja, Dolžina priključka 3,4 mm, Število polov 2–108 (število polov/vrsta ustreza nn v številki artikla), dvovrstni
Vzporedno
Pravokotni
Tehnologija stiskanja in prileganja
VarPol 2-vrstna sponka Št. 962-60nn6-07
Kakovostna stopnja 2, Tehnologija stiskanja in prileganja, Dolžina priključka 8,05 mm, Število polov 2–108 (število polov/vrsta ustreza nn v številki artikla), dvovrstni
Vzporedno
Pravokotni
Tehnologija stiskanja in prileganja
VarPol 2-vrstna sponka Št. 962-60nn6-12
Kakovostna stopnja 2, Tehnologija stiskanja in prileganja, Dolžina priključka 12,2 mm, Število polov 2–108 (število polov/vrsta ustreza nn v številki artikla), dvovrstni
Vzporedno
Pravokotni
Tehnologija stiskanja in prileganja
VarPol 2-vrstna sponka Št. 962-60nn6-17
Kakovostna stopnja 2, Tehnologija stiskanja in prileganja, Dolžina priključka 17 mm, Število polov 2–108 (število polov/vrsta ustreza nn v številki artikla), dvovrstni
Vzporedno
Pravokotni
Tehnologija stiskanja in prileganja
90° letev z zatiči
Dodatki
VarPol vodstveno telo Št. 962-17nn2/1
za število polov 2–108, Vodilo za Varpolove vzmetne letve
Drugo število drogov? Drugačne višine zlaganja? Alternativni kontaktni premazi? Različice po meri? Zaostali kontakti?
Značilnosti
VarPolove pin- in spončne letve ponujajo številne možnosti: na voljo so v eno- ali dvovrstni izvedbi ter s spremenljivim številom število polov od 2 do 108 kontaktov. Oblika (tip) vseh letev je poleg tega optimizirana tako, da jih je mogoče brezšivno povezati v vrsto. Številne različne dolžine priključkov do 25 mm omogočajo zlaganje tiskanih vezij z razdaljami med ploščami od 11,45 mm do 35,45 mm. Letevi z zatiči so na voljo tudi v 90° kotni, tako da so poleg vzporednih možne tudi pravokotne povezave. Poleg tega imate pri vseh izdelkih VarPol na izbiro med dvema stopnjama zmogljivosti, ki zagotavljata življenjsko dobo 50 ali 250 vtakovalnih ciklov (število ciklov vtikanja).
Pregled podrobnosti
2,54 mm
Pregled podrobnosti
2,54 mm
od 5,2 mm do 25 mm
od 3,4 mm do 11 mm
Dodatna prednost je enostavna in stroškovno ugodna obdelava z tehnologija press-fit. Pinske in ženski konektori so opremljeni z dokazano učinkovito Tcom press®-cona vtiskanja in se tako lahko vtiskajo brez spajkanja. Z vtiskovanjem nastane plinotesen in vibracijsko odporen spoj, zaradi česar so izdelki VarPol tudi v zahtevnih okoljih optimalni konektorji za tiskane vezje za zanesljive mehanske in električne povezave. Podjetje ept ponuja ustrezna orodja za vgradnjo konektorjev s šivankami in ženskimi konektorji, s katerimi je vtiskovanje izjemno enostavno in procesno zanesljivo. Pri večjih razdaljah med ploščami dodatni vodilni elementi (vodilno telo) podpirajo vodenje stikov in zagotavljajo optimalno stabilizacijo vtiskovalnih konektorjev s šivankami.
Zlaganje s sistemom VarPol
Z VarPolovimi letvami z vtičnicami v tehniki »tehnologija press-fit« je mogoče tiskane vezje med seboj povezati na izredno raznolike načine:
- razdalja med ploščami od 11,45 mm do 35,45 mm z različnimi dolžinami priključka letev z zatiči,
- enovrstne ali dvovrstne
- ; število kontaktov je poljubno izbirno (brez zgornje meje, saj se konektor lahko vrstijo drug za drugim brez izgube rasterja)
- ; možna
- je prehodna cona; ženski konektor v tehniki spajkanja ali tehnologija press-fit
Povezava konektorja s tiskano vezjo prek tehnike vtiskovanja (tehnologija press-fit) omogoča izjemno robustno in odporno povezavo. Visokokakovostni vtisnjeni spoji, kot so tisti, izdelani s sistemom Tcom press® podjetja ept, dokazano zagotavljajo boljšo zanesljivost stika kot spajkani spoji. Hladno varjenje (hladno varjenje), ki nastane med vtiskovanjem med kontaktom in luknjo v tiskani vezji, je mehansko zelo stabilno in električno visokokakovostno. Obdelava z ustreznimi orodji, ki jih ponuja podjetje ept, je izjemno preprosta in zanesljiva.
Poleg tega je mogoče več tiskanih vezij zložiti eno na drugo z uporabo ženskih konektorjev z ustreznimi priključnimi kontakti. Pri tem so možne razdalje med ploščami od 11,45 mm do 19,35 mm. Uporaba vodilnega telesa na spodnji strani zgornjega tiskanega vezja dodatno podpira stabilno vodenje stika in s tem preprečuje napačno vstavljanje.
Poleg vzporedne povezave tiskanih vezij kotni letevi z zatiči omogočajo tudi izvedbo pravokotnih povezav – in to z enako prilagodljivostjo in zanesljivostjo.
Poleg tega je mogoče več tiskanih vezij zložiti eno na drugo z uporabo ženskih konektorjev z ustreznimi priključnimi kontakti. Pri tem so možne razdalje med ploščami od 11,45 mm do 19,35 mm. Uporaba vodilnega telesa na spodnji strani zgornjega tiskanega vezja dodatno podpira stabilno vodenje stika in s tem preprečuje napačno vstavljanje.
Poleg vzporedne povezave tiskanih vezij kotni letevi z zatiči omogočajo tudi izvedbo pravokotnih povezav – in to z enako prilagodljivostjo in zanesljivostjo.
Sistem: VarPol-ženski konektor / VarPol-letev z zatiči
Razlika največ 1,55
Razlika največ 1,7
Razlika največ 3,2
(po možnosti uporabite 972-nn010-yx)
Razlika največ 4,0
Razlika največ 4,0
Razlika največ 4,0
Razlika največ 4,0
Razlika največ 4,0
Sistem: VarPol-ženski konektor / VarPol-ženski konektor z dolgimi priključki
Razlika največ 2,95
Razlika največ 1,7
PC/104
Razlika največ 4,0
Razpoložljivost
»ept svojim strankam zagotavlja trajno razpoložljivost VarPolovih pinov in ženskih konektorjev z raster 2,54 mm. Razvijalci strojne opreme iz vseh panog že leta prisegajo na te konektorje, s katerimi je mogoče tiskane vezje zanesljivo in izredno raznoliko povezati ali kabli priključiti na tiskano vezje.«
Pogosta vprašanja: Vprašanja in odgovori o VarPolovih konektorjih z vtiči in vtičnicami
Ali je mogoče z VarPolovimi konektorji in priključnimi letvami doseči individualne razmike med tiskanimi vezji? Ali obstajajo vodilni elementi (vodilno telo) za VarPolove pin- in ženske konektore?Ali je mogoče pin-in ženske konektore VarPol podjetja ept povezati v verigo?
Ali je mogoče z VarPolovimi konektorji in priključnimi letvami doseči individualne razmike med tiskanimi vezji?
S pin- in »ženski konektor« VarPol je mogoče doseči razdaljo med ploščami od 11,45 mm do 35,45 mm.
Ali obstajajo vodilni elementi (vodilno telo) za VarPolove pin- in ženske konektore?
vodilno telo VarPol so na voljo kot dodatna oprema za število polov od 2 do 104.
Ali je mogoče pin-in ženske konektore VarPol podjetja ept povezati v verigo?
Podjetje ept lahko pri VarPol-ovih letvah zagotovi neprekinjeno povezovanje.
