flexilink konektorji za tiskane vezje
flexilinkjumper je vsestranski, nevtični konektor za tiskane vezje, ki prepriča s svojo prostorsko varčno zasnovo in hkrati visoko zmogljivostjo prenosa toka, ki znaša 11 amperov na kontakt.
Tako kot pri flexilinkjumperju tudi flexilinkb-t-b z vtiskovalno tehnologijo zagotavlja zanesljiv stik pri mehanskih obremenitvah, kot sta udar in vibracije.
Filtri
med ploščama

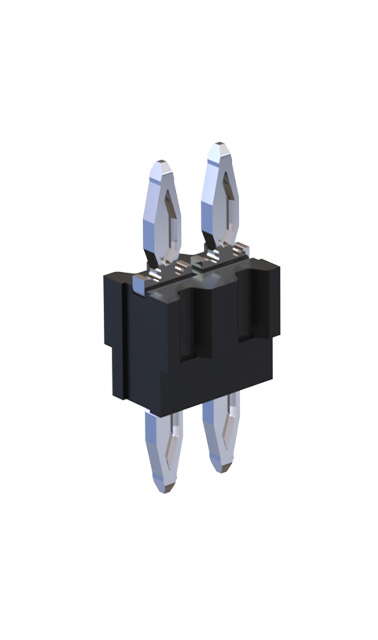

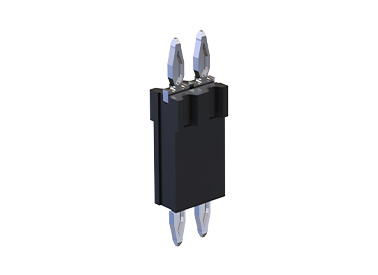

flexilink b-t-b, višina 5 mm Št. 990-52XNN050-110
Višina 5 mm, za dvofazni postopek vtiskovanja, 1–3 vrste kontaktov, Prihranek prostora in stroškov, nadomesti distančnike, Koda artikla: X = število vrst, NN = število polov / vrsto, Za vprašanja se obrnite na našo prodajno službo.
Vzporedno
Tehnologija stiskanja in prileganja
Napajanje
Robustni
flexilink b-t-b, višina 10 mm Št. 990-52XNN100-110
Višina 10 mm, za dvofazni postopek vtiskovanja, 1–3 vrste kontaktov, Prihranek prostora in stroškov, nadomesti distančnike, Koda artikla: X = število vrst, NN = število polov / vrsto, Za vprašanja se obrnite na našo prodajno službo.
Vzporedno
Tehnologija stiskanja in prileganja
Napajanje
Robustni

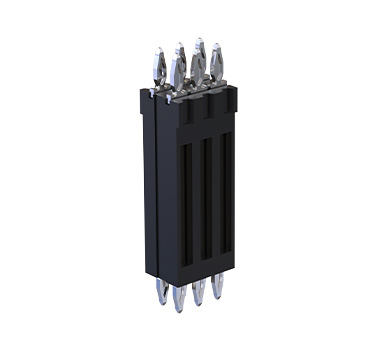

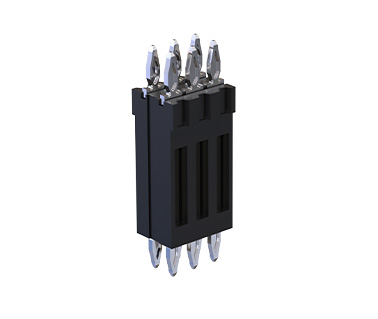

flexilink b-t-b, višina 15 mm Št. 990-52XNN150-110
Višina 15 mm, za dvofazni postopek vtiskovanja, 1–3 vrste kontaktov, Prihranek prostora in stroškov, nadomesti distančnike, Koda artikla: X = število vrst, NN = število polov / vrsto, Za vprašanja se obrnite na našo prodajno službo.
Vzporedno
Tehnologija stiskanja in prileganja
Napajanje
Robustni
flexilink b-t-b, višina 20 mm Št. 990-52XNN200-110
Višina 20 mm, za dvofazni postopek vtiskovanja, 1–3 vrste kontaktov, Prihranek prostora in stroškov, nadomesti distančnike, Koda artikla: X = število vrst, NN = število polov / vrsto, Za vprašanja se obrnite na našo prodajno službo.
Vzporedno
Tehnologija stiskanja in prileganja
Napajanje
Robustni

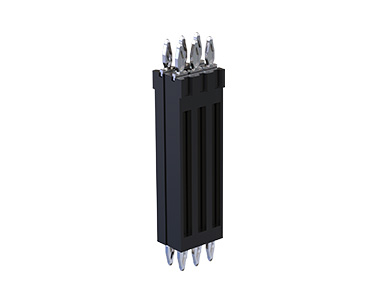

flexilink b-t-b, višina 25 mm Št. 990-52XNN250-110
Višina 25 mm, za dvofazni postopek vtiskovanja, 1–3 vrste kontaktov, Prihranek prostora in stroškov, nadomesti distančnike, Koda artikla: X = število vrst, NN = število polov / vrsto, Za vprašanja se obrnite na našo prodajno službo.
Vzporedno
Tehnologija stiskanja in prileganja
Napajanje
Robustni
skakalec

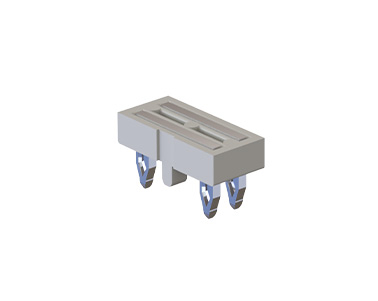

flexilink skakalec, 2 kontakti Št. 991-500200-11
2 stika, 11 A nosilnost toka, zaseda malo prostora, enostavna montaža brez spajkanja, prilagodljiva razporeditev v 2- ali 4-milimetrskem razmiku
Vodoravno
Tehnologija stiskanja in prileganja
Napajanje

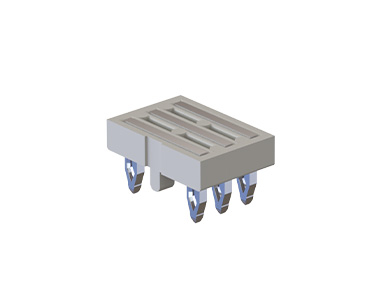

flexilink skakalec, 3 kontakti Št. 991-500300-11
3 stiki, 11 A nosilnost toka, zaseda malo prostora, enostavna montaža brez spajkanja, prilagodljiva razporeditev v 2- ali 4-milimetrskem razmiku
Vodoravno
Tehnologija stiskanja in prileganja
Napajanje
flexilink skakalec, 4 kontakti Št. 991-500400-11
4 stiki, 11 A nosilnost toka, zaseda malo prostora, enostavna montaža brez spajkanja, prilagodljiva razporeditev v 2- ali 4-milimetrskem razmiku
Vodoravno
Tehnologija stiskanja in prileganja
Napajanje

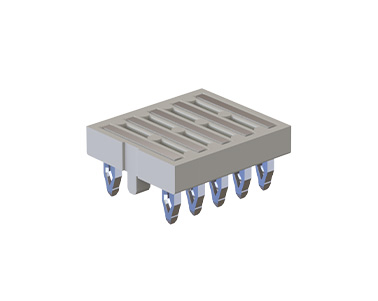

flexilink skakalec, 5 kontaktov Št. 991-500500-11
5 stikov, 11 A nosilnost toka, zaseda malo prostora, enostavna montaža brez spajkanja, prilagodljiva razporeditev v 2- ali 4-milimetrskem razmiku
Vodoravno
Tehnologija stiskanja in prileganja
Napajanje

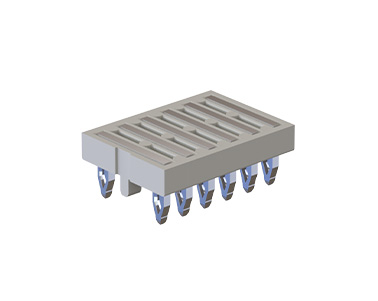

flexilink skakalec, 6 kontaktov Št. 991-500600-11
6 stikov, 11 A nosilnost toka, zaseda malo prostora, enostavna montaža brez spajkanja, prilagodljiva razporeditev v 2- ali 4-milimetrskem razmiku
Vodoravno
Tehnologija stiskanja in prileganja
Napajanje

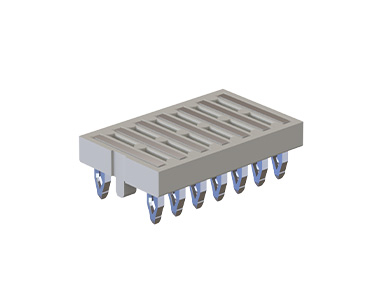

flexilink skakalec, 7 kontaktov Št. 991-500700-11
7 stikov, 11 A nosilnost toka, zaseda malo prostora, enostavna montaža brez spajkanja, prilagodljiva razporeditev v 2- ali 4-milimetrskem razmiku
Vodoravno
Tehnologija stiskanja in prileganja
Napajanje

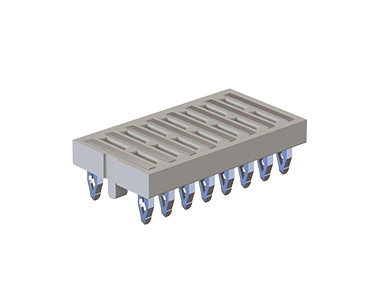

flexilink skakalec, 8 kontaktov Št. 991-500800-11
8 stikov, 11 A nosilnost toka, zaseda malo prostora, enostavna montaža brez spajkanja, prilagodljiva razporeditev v 2- ali 4-milimetrskem razmiku
Vodoravno
Tehnologija stiskanja in prileganja
Napajanje

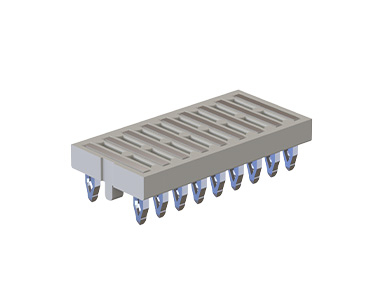

flexilink skakalec, 9 kontaktov Št. 991-500900-11
9 stikov, 11 A nosilnost toka, zaseda malo prostora, enostavna montaža brez spajkanja, prilagodljiva razporeditev v 2- ali 4-milimetrskem razmiku
Vodoravno
Tehnologija stiskanja in prileganja
Napajanje

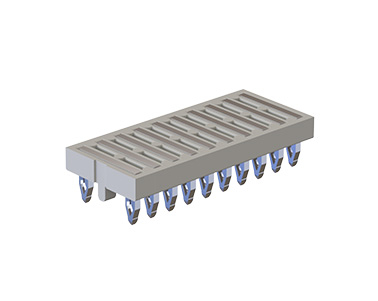

flexilink skakalec, 10 kontaktov Št. 991-501000-11
10 stikov, 11 A nosilnost toka, zaseda malo prostora, enostavna montaža brez spajkanja, prilagodljiva razporeditev v 2- ali 4-milimetrskem razmiku
Vodoravno
Tehnologija stiskanja in prileganja
Napajanje

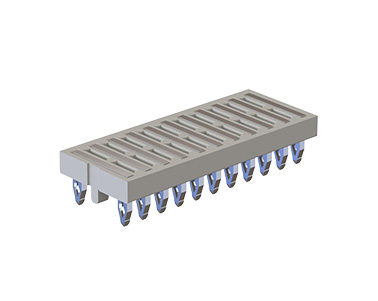

flexilink skakalec, 11 kontaktov Št. 991-501100-11
11 stikov, 11 A nosilnost toka, zaseda malo prostora, enostavna montaža brez spajkanja, prilagodljiva razporeditev v 2- ali 4-milimetrskem razmiku
Vodoravno
Tehnologija stiskanja in prileganja
Napajanje

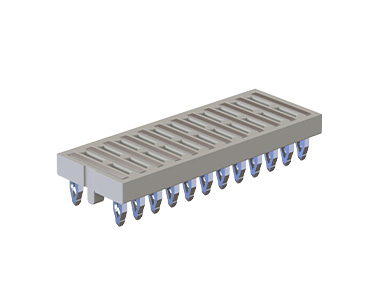

flexilink skakalec, 12 kontaktov Št. 991-501200-11
12 stikov, 11 A nosilnost toka, zaseda malo prostora, enostavna montaža brez spajkanja, prilagodljiva razporeditev v 2- ali 4-milimetrskem razmiku
Vodoravno
Tehnologija stiskanja in prileganja
Napajanje

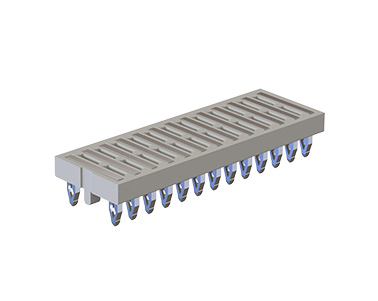

flexilink skakalec, 13 kontaktov Št. 991-501300-11
13 stikov, 11 A nosilnost toka, zaseda malo prostora, enostavna montaža brez spajkanja, prilagodljiva razporeditev v 2- ali 4-milimetrskem razmiku
Vodoravno
Tehnologija stiskanja in prileganja
Napajanje

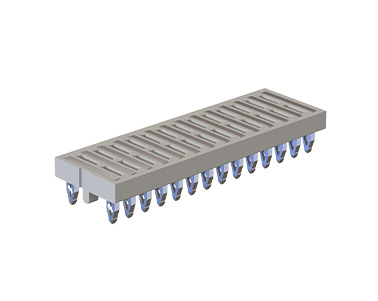

flexilink skakalec, 14 kontaktov Št. 991-501400-11
14 stikov, 11 A nosilnost toka, zaseda malo prostora, enostavna montaža brez spajkanja, prilagodljiva razporeditev v 2- ali 4-milimetrskem razmiku
Vodoravno
Tehnologija stiskanja in prileganja
Napajanje

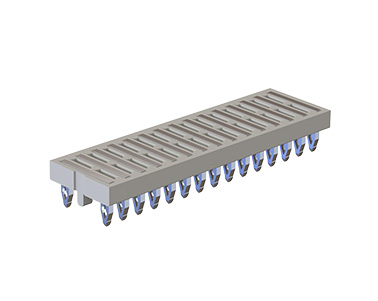

flexilink skakalec, 15 kontaktov Št. 991-501500-11
15 stikov, 11 A nosilnost toka, zaseda malo prostora, enostavna montaža brez spajkanja, prilagodljiva razporeditev v 2- ali 4-milimetrskem razmiku
Vodoravno
Tehnologija stiskanja in prileganja
Napajanje
Drugo število drogov? Drugačne višine zlaganja? Alternativni kontaktni premazi? Različice po meri? Zaostali kontakti?
flexilink: Pregled
Konektorji za tiskane vezje v tehnologiji vtiskovanja
Naš robusten konektor flexilink s tehnologijo vtiskovanja je idealen za trdno povezavo v aplikacijah z visokimi tokovi pri preklopu.
Flexilink je na voljo v dveh različicah: - flexilinkjumper za
vodoravne povezave tiskanih
vezij - flexilinkb-t-b za vzporedne povezave tiskanih vezij
Flexilink je na voljo v dveh različicah: - flexilinkjumper za
vodoravne povezave tiskanih
vezij - flexilinkb-t-b za vzporedne povezave tiskanih vezij
Flexilink Jumper za vodoravne povezave tiskanih vezij:
Prepriča s svojo prostorsko varčno zasnovo in hkrati visoko zmogljivostjo prenosa toka. Razdalja med tiskanimi vezji 1 milimeter in prostorska zahteva le 3,8 milimetra na tiskanem vezju omogočata maksimalno izkoriščenost prostora in raznoliko uporabo konektorja, na primer za povezovanje LED-tiskanih vezij. Višina konektorja za tiskana vezja znaša le 2 milimetra.
Prepriča s svojo prostorsko varčno zasnovo in hkrati visoko zmogljivostjo prenosa toka. Razdalja med tiskanimi vezji 1 milimeter in prostorska zahteva le 3,8 milimetra na tiskanem vezju omogočata maksimalno izkoriščenost prostora in raznoliko uporabo konektorja, na primer za povezovanje LED-tiskanih vezij. Višina konektorja za tiskana vezja znaša le 2 milimetra.

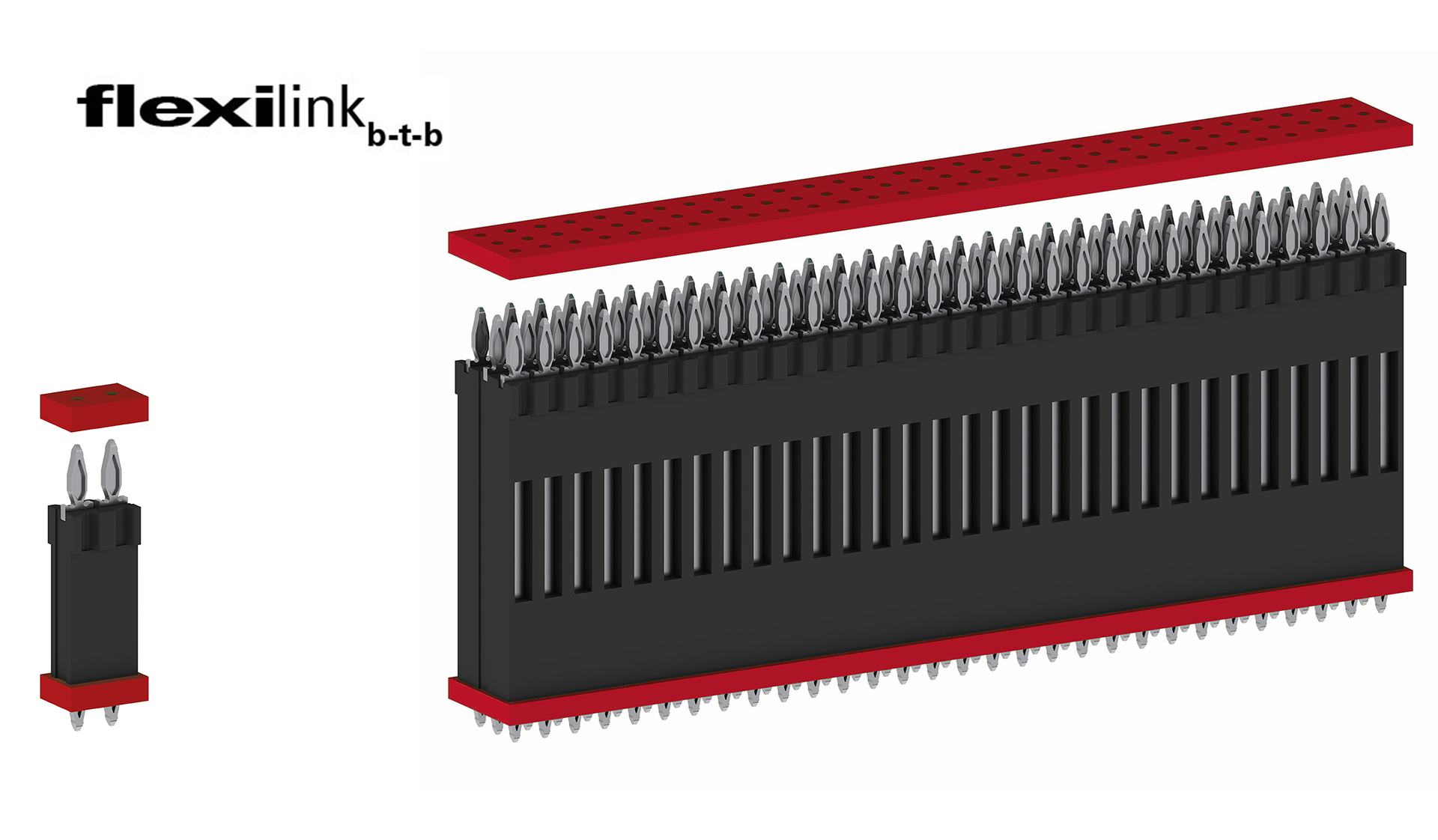

flexilinkb-t-b za vzporedne povezave tiskanih vezij:
Konektor flexilinkb-t-b z razmakom 2,54 mm vam zagotavlja visokokakovostno povezavo tiskanih vezij s tehnologijo vtiskovanja. Dvostranski konektor je idealna rešitev za visoke tokove, saj noben stik ne omejuje zmogljivosti prenosa toka.
Jasna prednost: z enim samim komponentom se vzpostavi tako mehanska kot električna povezava. Razmikovalci so odveč – zato prihranite ne le prostor na tiskanem vezju, temveč tudi stroške.
flexilinkb-t-b se prilagaja vašim željam: flexilinkb-t-b lahko izberete za razmike med tiskanimi vezji od 5 do 25 milimetrov ter med seboj kombinirate različne vrste in število polov.
Konektor flexilinkb-t-b z razmakom 2,54 mm vam zagotavlja visokokakovostno povezavo tiskanih vezij s tehnologijo vtiskovanja. Dvostranski konektor je idealna rešitev za visoke tokove, saj noben stik ne omejuje zmogljivosti prenosa toka.
Jasna prednost: z enim samim komponentom se vzpostavi tako mehanska kot električna povezava. Razmikovalci so odveč – zato prihranite ne le prostor na tiskanem vezju, temveč tudi stroške.
flexilinkb-t-b se prilagaja vašim željam: flexilinkb-t-b lahko izberete za razmike med tiskanimi vezji od 5 do 25 milimetrov ter med seboj kombinirate različne vrste in število polov.
Izdelamo vam natančno prilagojene, individualne konektorje za vašo uporabo.
Zahtevajte individualni konektor zdaj
- druga števila polov
- druge višine zlaganja
- alternativne prevleke kontaktov
Zahtevajte individualni konektor zdaj

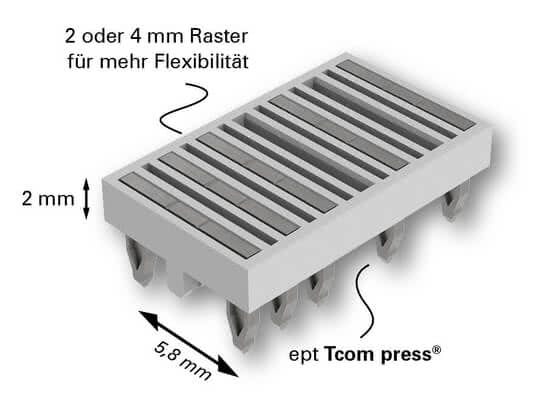

Značilnosti konektorja za tiskane vezje flexilink jumper
flexilinkjumper je vsestransko uporaben, nevtični konektor za tiskane vezje, ki prepriča s svojo prostorsko varčno zasnovo in hkrati visoko zmogljivostjo prenosa toka 11 amperov na pin. Ima spremenljiv razmik 2 ali 4 milimetre in ponuja od 2 do 15 kontaktnih mostičkov. To omogoča razmike med tiskanimi vezji povsem po vaših željah. Zato je še posebej primeren za uporabo v LED-trakih v stavbni, avtomatizacijski in avtomobilski elektroniki. Odlično prenese močne mehanske obremenitve, kot so udarci in vibracije. Ni potreben zahteven postopek spajkanja – flexilinkjumper s tehnologijo vtiskovanja zagotavlja enostavno povezavo dveh ali več tiskanih vezij.
Značilnosti flexilink jumperja
- spremenljiva mreža od 2 do 4 milimetrov
- 2 do 15 kontaktnih mostičkov
- nosilnost toka do 11 A na pin prihranek
- prostora in stroškov, nadomešča distančnike – za
- povezavo
- je potreben le en sestavni del prenese visoke mehanske obremenitve, udarce in vibracije
- odprava postopka spajkanja z vtiskovanjem možnost
- individualnega razmika
- med tiskanimi vezji območje vtiskovanja Tcom press®
Aplikacije
- LED v gradbeni, avtomatizacijski in avtomobilski tehniki,
- pogonski tehniki
- in senzoriki

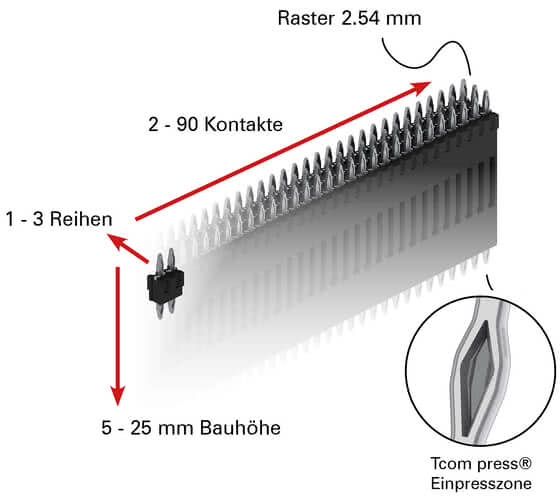

Značilnosti konektorja za tiskane vezje flexilink b-t-b
Tako kot pri flexilinkjumperju tudi flexilinkb-t-b z vtiskovalno tehnologijo zagotavlja zanesljivo stik pri mehanskih obremenitvah, kot so udarci in vibracije. Flexilinkb-t-b se lahko prilagodi vaši uporabi: konfigurirajte svoj flexilinkb-t-b glede na višino, število vrst in stikov. Na voljo je od enega do treh vrst kontaktov, od dveh do devetdesetih pinov in razmiki med tiskanimi vezji od 5 do 25 milimetrov. Vsak pin ima nosilnost toka do 11 amperov. S tem je flexilinkb-t-b še posebej primeren za aplikacije z visokim tokom in razvije svoj polni potencial pri običajnih aplikacijah s tiskanimi vezji iz debelega bakra.
Značilnosti B2B
- nosilnost toka do 11 A na kontakt
- 2 do 90 kontaktov višina
- 5 do 25
- milimetrov 1 do 3 vrste
- prihranek prostora in stroškov, nadomešča distančnike za povezavo
- je potreben le en
- sestavni del visoka mehanska obremenitev pri udarcih in vibracijah
- spajkanje ni potrebno – tehnologija vtiskovanja
- območje vtiskovanja Tcom press®
Aplikacije
Strojna oprema
Kmetijska tehnika
Avtomobilska industrija
Intralogistika
Dvigalna in žerjavna tehnika
Pogonska tehnika
Kmetijska tehnika
Avtomobilska industrija
Intralogistika
Dvigalna in žerjavna tehnika
Pogonska tehnika
Pogosta vprašanja: Vprašanja in odgovori o konektorjih za tiskane vezje flexilink
Ali je mogoče Flexilink vtisniti tudi v debelejšo bakreno podlago? Zakaj je pri Flexilinku določena minimalna količina naročila?
Ali je mogoče Flexilink vtisniti tudi v debelejšo bakreno podlago?
Da, flexilink se odlično vtiska v tiskane vezje iz debele bakrene plošče.
Zakaj je pri Flexilinku določena minimalna količina naročila?
Minimalne količine naročila so pogojene z velikim obsegom svetovanja, zapleteno tehnologijo strojev in visokimi stroški nastavitve stiskalnice.
Pričevanja
Spoštujemo željo naših strank po diskretnosti, zato v nadaljevanju ne navajamo virov. Vendar
pa v celoti jamčimo za verodostojnost teh izjav.
pa v celoti jamčimo za verodostojnost teh izjav.
S pomočjo sistema flexilinks podjetja ept smo rešili naše prostorske težave in naš novi izdelek pravočasno lansirali na trg.
Zaradi plinsko neprepustne vtiskovalne cone podjetja ept smo lahko uporabili flexilink, da smo tudi pri zalitih sklopih zagotovili, da ne pride do prekinitev stika.
S sistemom Flexilink lahko natančno izvedemo razmike med tiskanimi vezji, ki jih potrebujemo.
V naših testih pod ekstremnimi obremenitvami z udarci in vibracijami smo z Flexilinkom dosegli najboljše rezultate: na stičnih točkah med Flexilinkovimi konicami in prebojnimi luknjami na tiskanih vezjih ni prišlo do nobenega prekinitve stika!
Z Flexilinkom potrebujemo le en namesto dveh komponent, da lahko zanesljivo povežemo tiskane vezje.
