Kompaktne in robustne povezave tiskanih vezij v tehnologiji SMT
Značilnosti
- 12 do 80 kontaktov
- , 1,4 A tokovna obremenljivost, 500
- število ciklov vtikanja, najvišja
- zanesljivost
- stika, preizkušena združljivost z drugimi ponudniki
- , IDC ženski konektor na voljo
- posamično ali z konfekcioniranim kablom, pakirano v tape and reel
- , preizkušeno po standardu LV214
Aplikacije
- Board-to-Board (mezaninska povezava) od 8 mm do 20,00 mm
- , vzporedna in pravokotna povezava
- , IDC-priključek s ploščatim kablom (ploščati kabel)
One27: Pregled

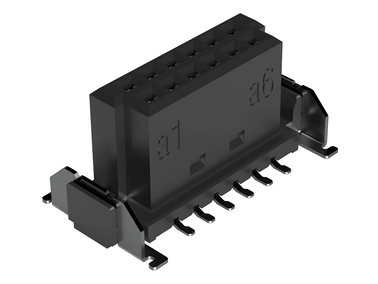

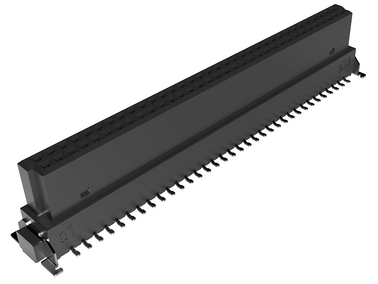

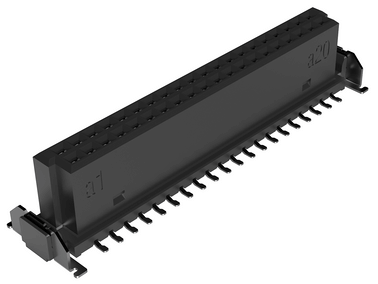

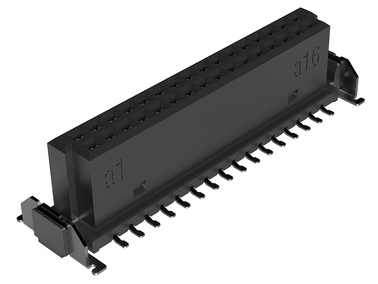

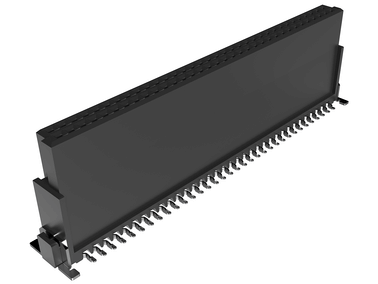

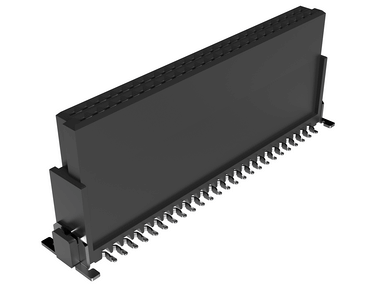

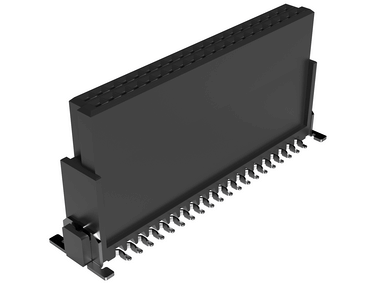

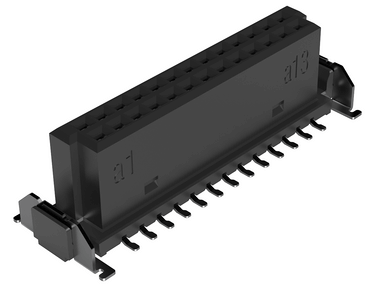

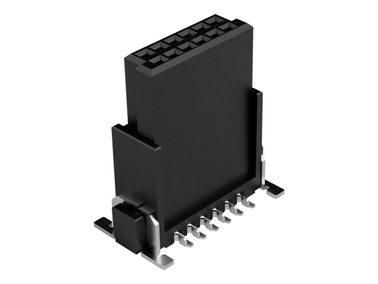

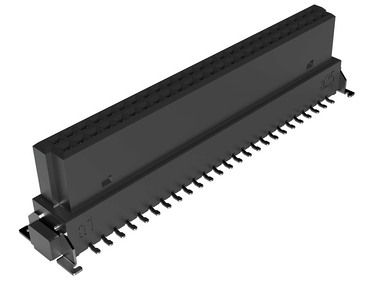

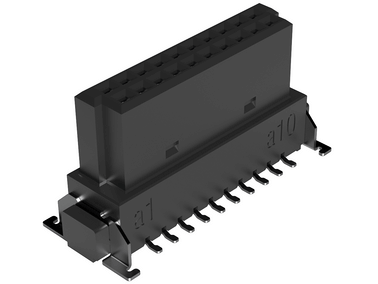

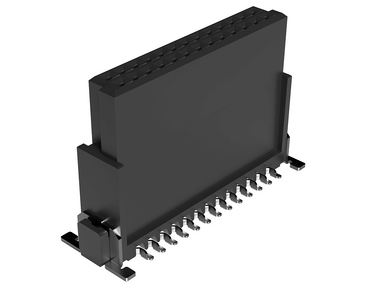

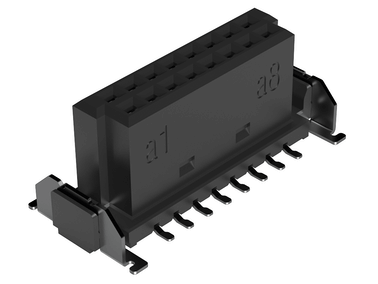

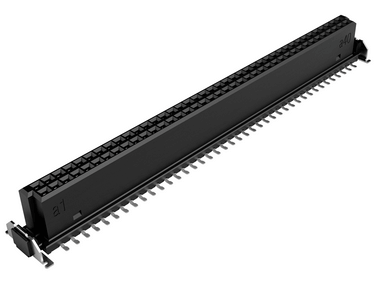

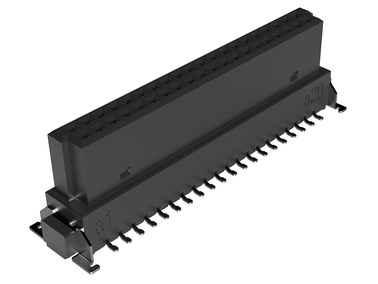

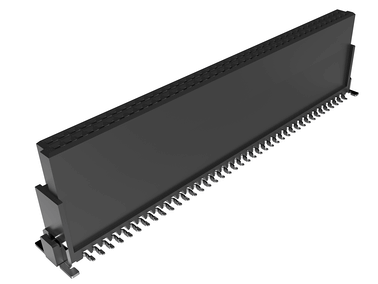

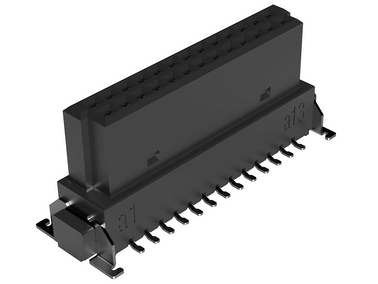

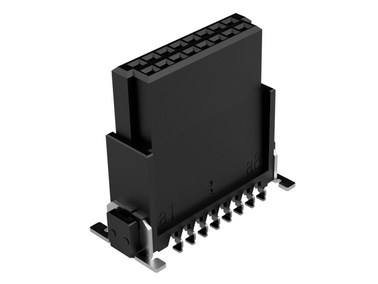

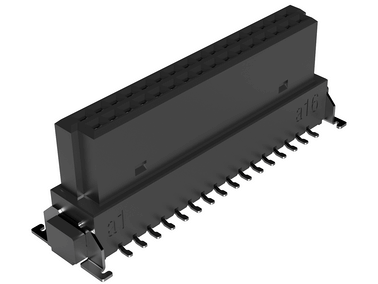

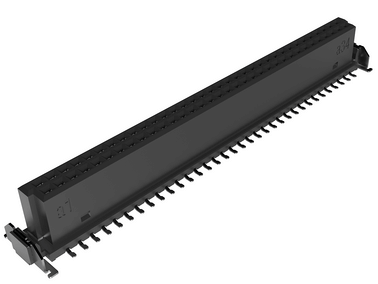

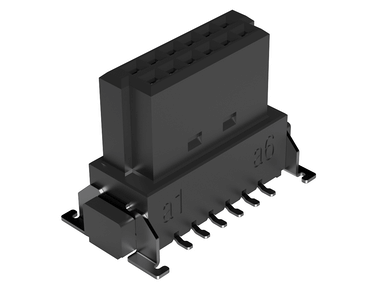

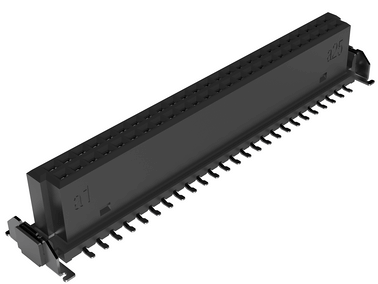

ženski konektor, ravna

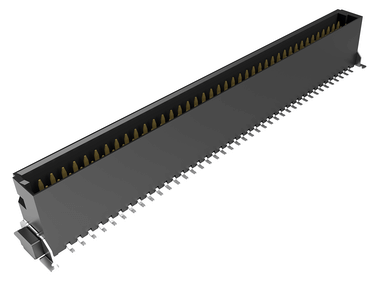

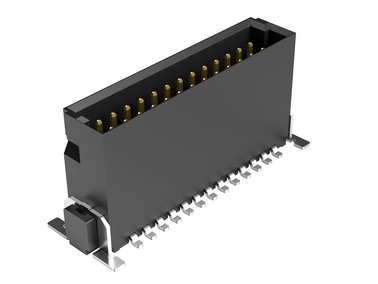

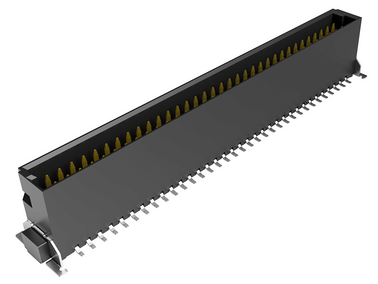

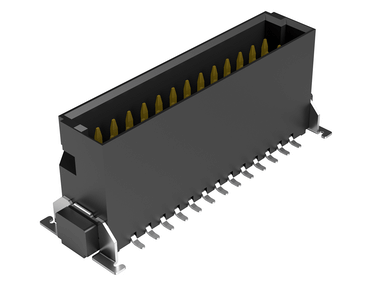

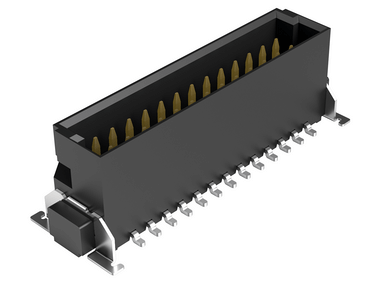

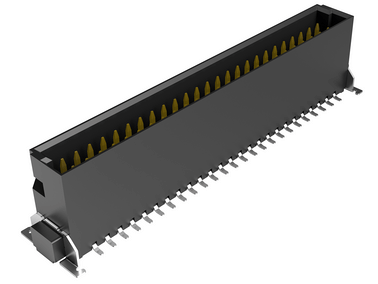

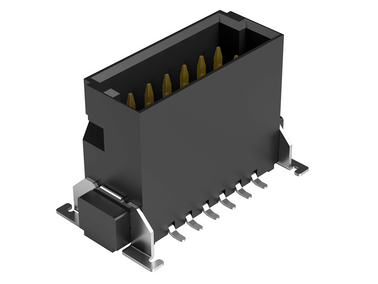

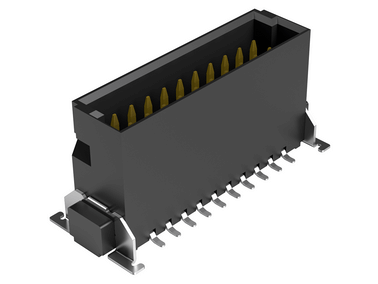

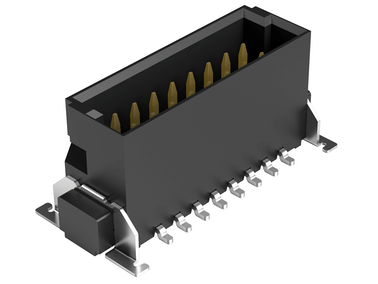

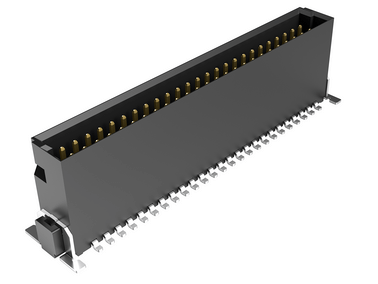

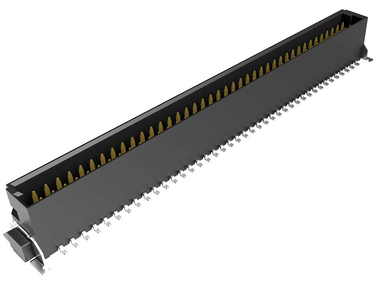

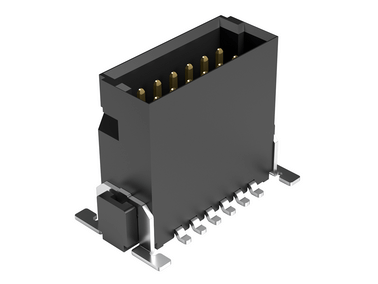

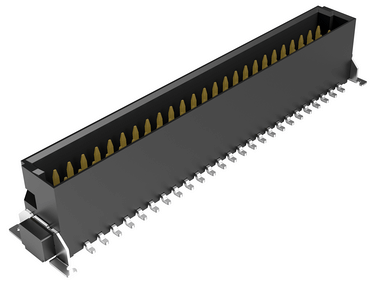

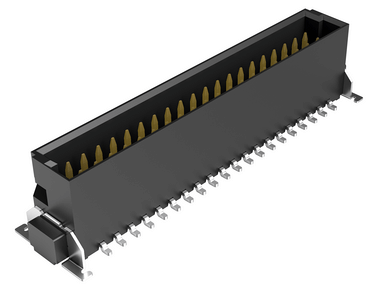

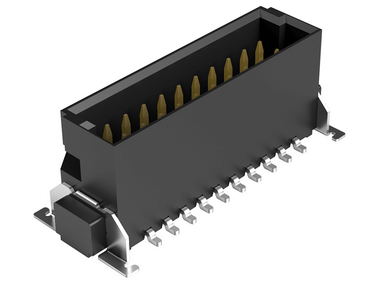

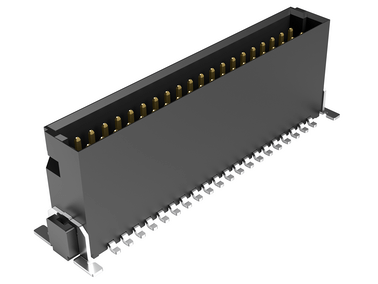

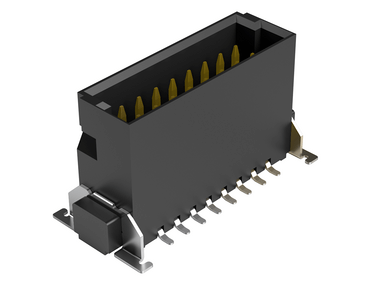

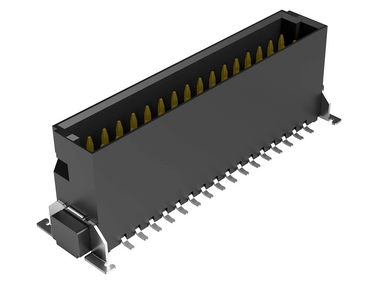

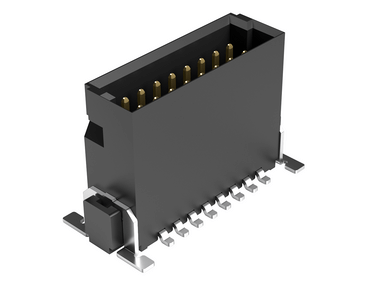

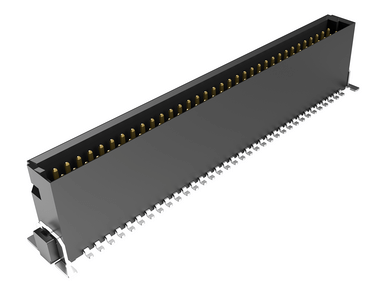

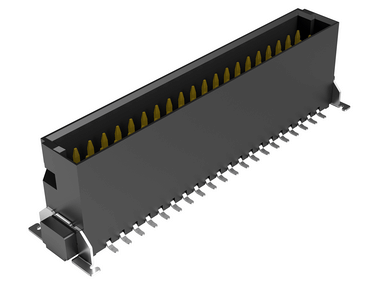

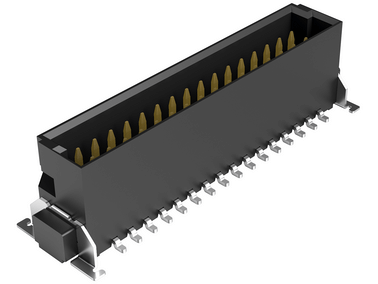

moški konektor, ravna

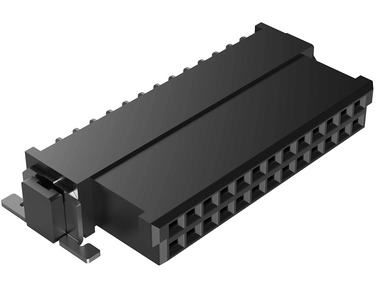

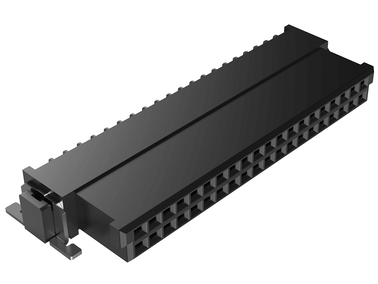

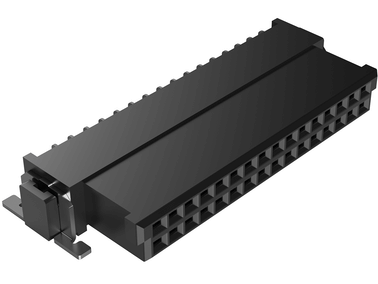

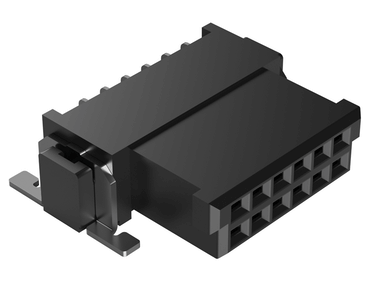

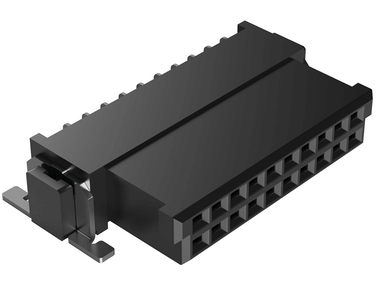

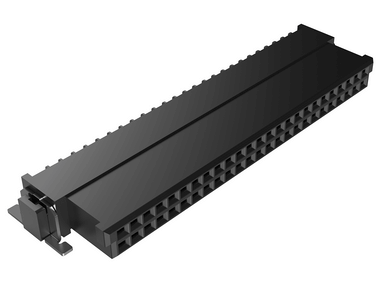

ženski konektor kotni
moški konektor kotni
IDC-ženski konektor

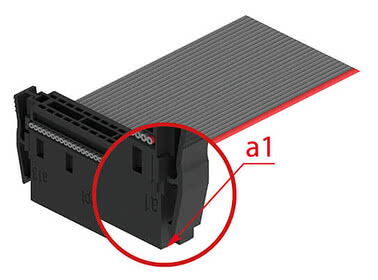

One27 konfekcija kablov PVC Standard
One27 konfekcija kablov PVC po meri
One27 konfekcija kablov, visoke temperature
One27 konfekcija kablov, brez halogenov
Drugo število drogov? Drugačne višine zlaganja? Alternativni kontaktni premazi? Različice po meri? Zaostali kontakti?
Poudarki SMT-konektor One27
Na ta in številna druga vprašanja nazorno odgovarja ta animirani film. Oglejte si ga kar tukaj! (ali na YouTubu)!
Značilnosti SMT-konektor z razmakom 1,27 mm za aplikacije »board-to-board«
Pregled podrobnosti
za pravilno povezavo nožnih inženski konektor
za izravnavo sredinskega in kotna neporavnanost pri vstavljanju
trdna povezava s tiskano vezje
optimalna obdelava zaradi natančnega namestitve
zanesljivo spajkanje med obdelavo
visoka stabilnost in obremenljivost spajkanspajkani spoj
Pregled podrobnosti
za varno in zanesljivo povezovanje
zanesljiv stik zaradi stika na valjani, gladki površini
visoka zanesljivost zaradi visokega izravnavanja izravnava toleranc
- druga števila polov
- druge višine zlaganja
- alternativne prevleke kontaktov
individualni konektor
zdaj

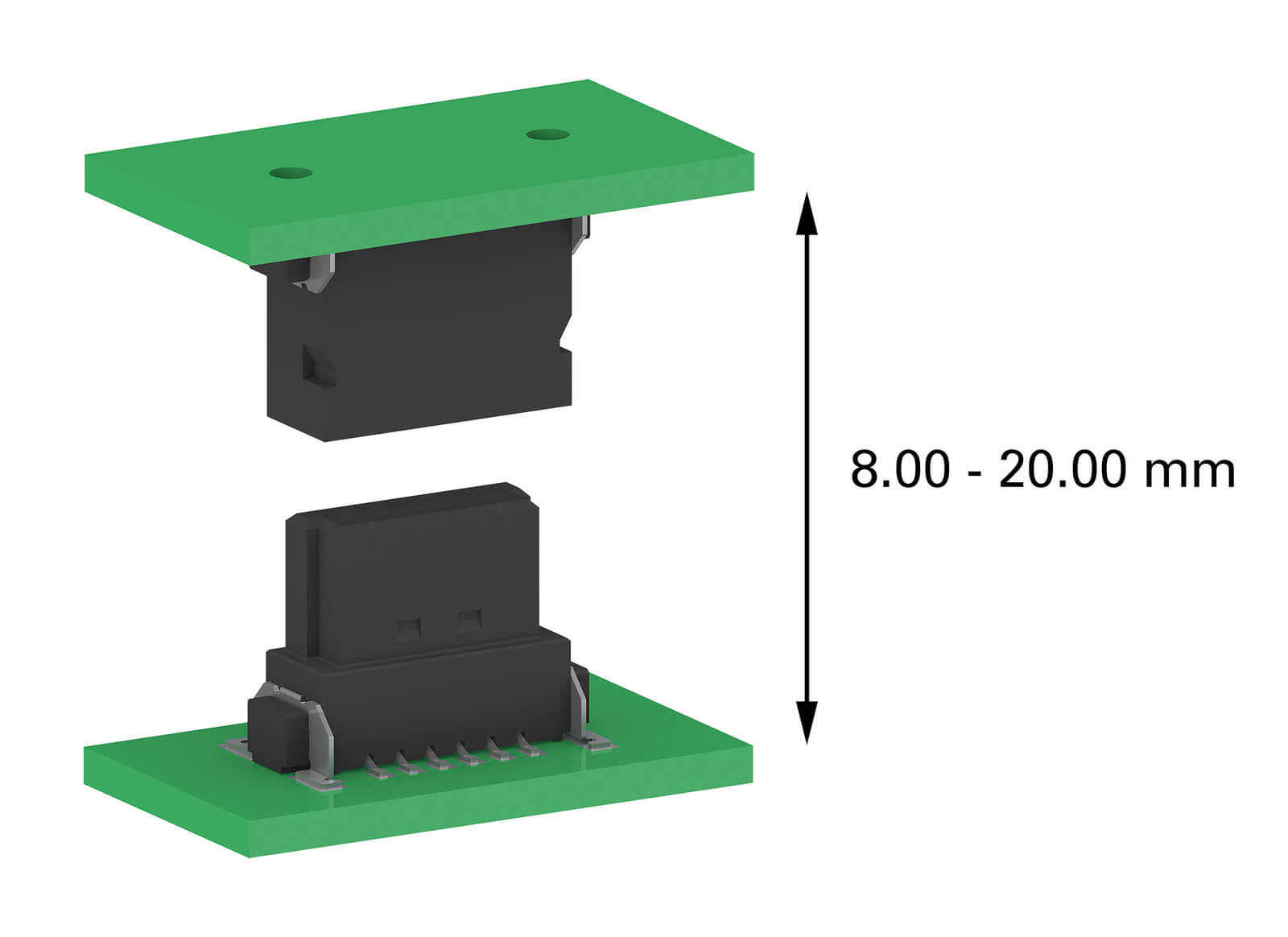

Prilagodljivi razmiki med tiskanimi vezji (board-to-board)

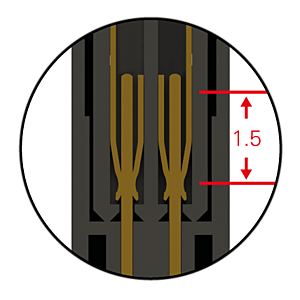

Visoka varnost pred napačnim vstavljanjem (efektivna dolžina spoja) konektorjev One27 omogoča, da se nožni in ženski konektor lahko spremenljivo vstavljajo v območju 1,5 mm. S kombinacijo različnih vgradnih višin lahko tako ustvarimo tako majhne kot tudi večje razdalje med ploščami.

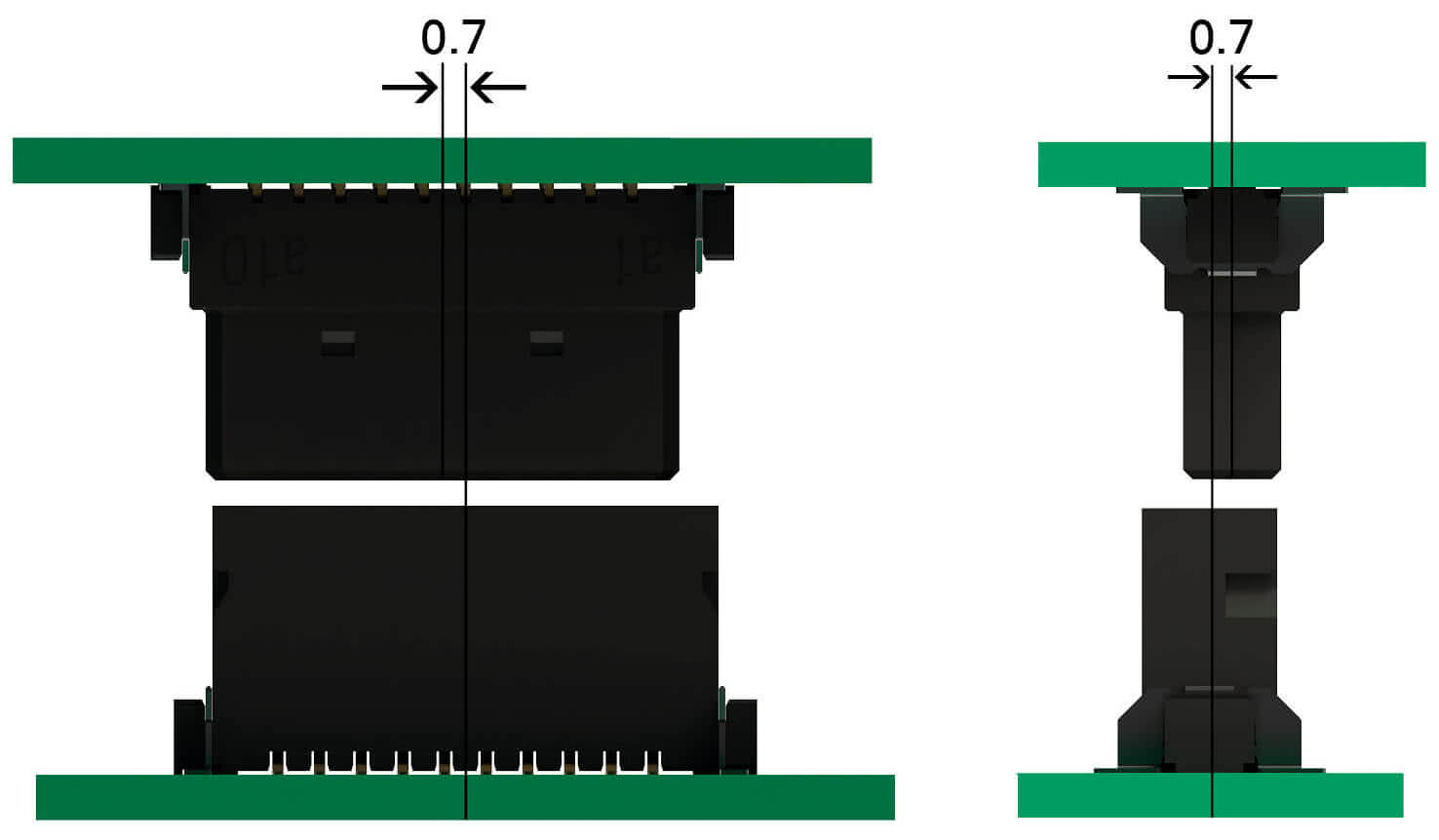

Dovoljene tolerance
zamika One27 SMT-konektor pri vstavljanju dopuščajo zamik 0,7 mm v vzdolžni in prečni osi.
Dovoljene tolerance
naklona Pri vstavljanju One27-konektor za tiskano vezje se lahko ženski konektor v moški konektor vstavi pod naklonom do 4° v vzdolžni osi in 2° v prečni osi.
One27 SMT-konektor za tiskano vezje v raster 1,27 mm
Naši One27 SMT –konektor za tiskano vezje z raster 1,27 mm zdaj omogočajo prav to in še veliko več: so kot nalašč za številne mezzanine-, board-to-board- in cable-to-board-aplikacije v SMT, pri tem pa so izjemno robustni in enostavni za obdelavo, poleg tega pa so dokazano združljivi z že običajnimi SMT – konektorji z razmakom 1,27 mm na trgu. Z izbiro treh različnih tipov za nožne in ženski konektor ter visoko efektivna dolžina spoja je mogoče uresničiti praktično vsak razdalja med ploščami od 8 do 20,00 mm in vsako razporeditev tiskanih vezij. Poleg tega ponujamo One27 IDC-ženski konektor ne le posamično, temveč tudi s konfekcija kablov, ki jo je mogoče prilagoditi po meri. Tukaj je resnično nekaj za vsako potrebo! Optimalno obdelovanje SMT –konektor za tiskano vezje zagotavljamo s toleranco koplanarnosti le 0,1 mm in izjemnim območje zajema v obsegu ± 0,7 mm oziroma ± 4° vzdolžno in ± 2° prečno. Najbolje je, da sami preizkusite One27 –konektor in takoj naročite brezplačne vzorec!"
Dominik Dotzer, produktni vodja pri podjetju ept GmbH
Pogosta vprašanja in odgovori o SMT-Leiterplattensteckverbindern za tiskano vezje One27
Kako se lahko obdelujejo SMT-konektor za tiskane vezje One27?
Sistem konektorjev One27 se obdeluje s tehnologijo Surface Mount Technology (SMT) in se tako neposredno spajka na tiskane vezje. konektor se običajno dobavljajo v embalaži »tape and reel«, kar omogoča popolnoma avtomatizirano obdelavo s sistemom »Pick-and-Place«. pozicionirni čep na spodnji strani konektorjev One27 pri tem zagotavljajo natančno pozicioniranje na tiskanem vezju. ept poleg tega zagotavlja koplanarnost kontaktov največ 0,1 mm, da se pri obdelavi zagotovi zanesljivo spajkanje.
Na kakšne načine se lahko tiskane vezje med seboj povežejo s SMT-Steckverbindern One27?
Različni tipi družine One27-družina konektorjev omogočajo povezovanje tiskanih vezij v vzporedni, vodoravni ali pravokotni razporeditvi ter priključitev ploščatih kablov na tiskano vezje.
Kakšne razdalje med tiskanimi vezji je mogoče doseči s konektorji One27?
S konektorji za tiskano vezje One27 je mogoče doseči minimalni razrazdalja med ploščami 8,00 mm in maksimalni razrazdalja med ploščami 20,00 mm. To omogoča po eni strani velik prekrivni razpon 1,5 mm. Zato je mogoče nožne in vzmetženski konektor razmakniti do 1,5 mm, pri čemer še naprej zagotavljajo optimalno in zanesljivo stikanje. Po drugi strani pa je mogoče vgradne višine One27 low-, mid- in high-profile v devetih različicah med seboj kombinirati, da se ustvarijo različne razdalje med ploščami.
Zakaj je stik med nožnim inženski konektor pri konektorjih One27 posebej zanesljiv?

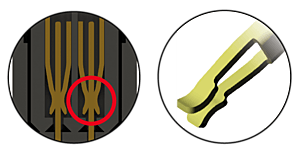

Pri konektorjih One27 se stik vzpostavi prek dvokrilnega vzmetnega stika (ženski kontakt), ki obdaja kontaktni zatič na moški konektor. Tudi ob zamiku pri vstavljanju je tako zagotovljen zanesljiv stik na vsaj eni strani kontaktnega zatiča. Poleg tega se stik vzpostavi prek gladke, valjane površine ženskega kontakta. Zato sta obraba kontaktne površine in nastajanje ostružkov pri vstavljanju konektorjev One27 izključena.
Ali so SMT-Leiterplatten-konektor za tiskane vezje One27 podjetja ept združljivi z drugimi konektorji na trgu?
Sistem konektorjev One27 je brez omejitev združljiv s konektorji drugih proizvajalcev. Združljivost One27-konektor je potrjena v poročilih o testiranju, ki jih lahko zahtevate na naslovu sales@ept.de.
Za katere aplikacije se uporabljajo One27 konektor za tiskano vezje?
SMT-konektorji One27 so primerni za vse aplikacije, pri katerih je treba tiskane plošče povezati na robusten način, hkrati pa zasedati čim manj prostora. Zaradi različnih razpoložljivih usmeritev, vgradnih višin in tehnik priključevanja konektorjev One27 konektor ohranite popolno fleksibilnost pri razporeditvi tiskanih vezij, ki jih želite povezati, ter pri načinu priključevanja. Naj bodo tiskane vezje zložene vzporedno v različnih razmakih, vodoravno druga ob drugi, pod pravim kotom ali prek ploščatega kabla (ploščati kabel) – kako boste tiskane vezje med seboj povezali, je popolnoma odvisno od vas.
Kakšne tokove je mogoče prenašati s konektorji One27?
50-polni konektor One27 prenaša do 1,4 A pri okoljski temperaturi 20 °C. Za natančne podatke prosimo, da zahtevate naše testne poročila na naslovu sales@ept.de.
Kakšen odmik pri vstavljanju dopuščajo One27-konektor za tiskano vezje?
One27-konektor imajo visoko toleranco za zamik. Pri vstavljanju nožnih in spominskih konektorjev (ženski konektor) je tako dovoljen radialna neporavnanost v vzdolžni in prečni osi v višini 0,7 mm. Toleranca za kotni naklon znaša 4° vzdolžno ter 2° prečno.
Ali je IDC-ženski konektor One27 na voljo tudi brez ploščati kabel?
Da, podjetje ept ponuja IDC-ženski konektor iz družine izdelkov One27 tudi brez kabla. Tako lahko konfekcija kablov opravite sami in dolžino kabla določite po lastni presoji. Pri tem upoštevajte navodila za obdelavo.
Podjetje ept vam pa ponuja tudi individualno konfekcija kablov IDC-ženski konektor iz družine One27, prilagojeno vašim potrebam.
Ali podjetje ept ponuja IDC-ženski konektor One27 tudi že konfekcionirano s kablom?

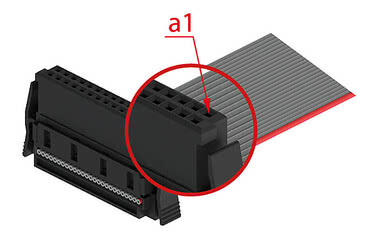

Da, podjetje ept ponuja IDC-ženski konektor One27 v tehniki »tehnika IDC« s konfekcijo kablov (konfekcija kablov). Usmeritev konektor, njihovo število polov (število polov) ter dolžino kabla lahko prosto izberete. Poleg tega imate na izbiro tri različne tipe kablov.
Ali se SMT-konektor One27 dobavljajo tudi v embalaži »Tape & Reel«?
Da, SMT-konektor One27 se običajno dobavljajo v embalaži »tape and reel«, kar omogoča popolnoma avtomatizirano obdelavo s sistemom »Pick-and-Place«. Z veseljem lahko pri nas povprašate tudi po drugih vrstah embalaže. IDC-ženski konektor One27 se običajno dobavlja v embalaži »tray«.
Ali so One27-konektor za tiskano vezje UL-priznani sestavni deli?
Da, One27 konektor podjetja ept so UL recognized components v ZDA in Kanadi.
Ali so ept-konektor za tiskane vezje skladni z direktivo RoHS?
RoHS (Restriction of the use of certain Hazardous Substances) je direktiva o omejevanju uporabe nekaterih nevarnih snovi v električnih in elektronskih napravah.
Potrjujemo, da so konektor One27 podjetja ept v skladu z direktivo RoHS 2011/65/EU, kot je navedeno v potrdilu RoHS. Podrobnejše informacije najdete v rubriki RoHS & REACH.
