Float27 – Naša rešitev na področju plavajočih objektov

Konektorji Float27 podjetja ept dopolnjujejo preizkušeno in zanesljivo družino izdelkov One27 podjetja ept na področju plavajočih povezav. Plavajoča funkcija omogoča izravnavo odstopanj v obsegu ± 0,8 mm med vstavljanjem in v vstavljenem stanju.

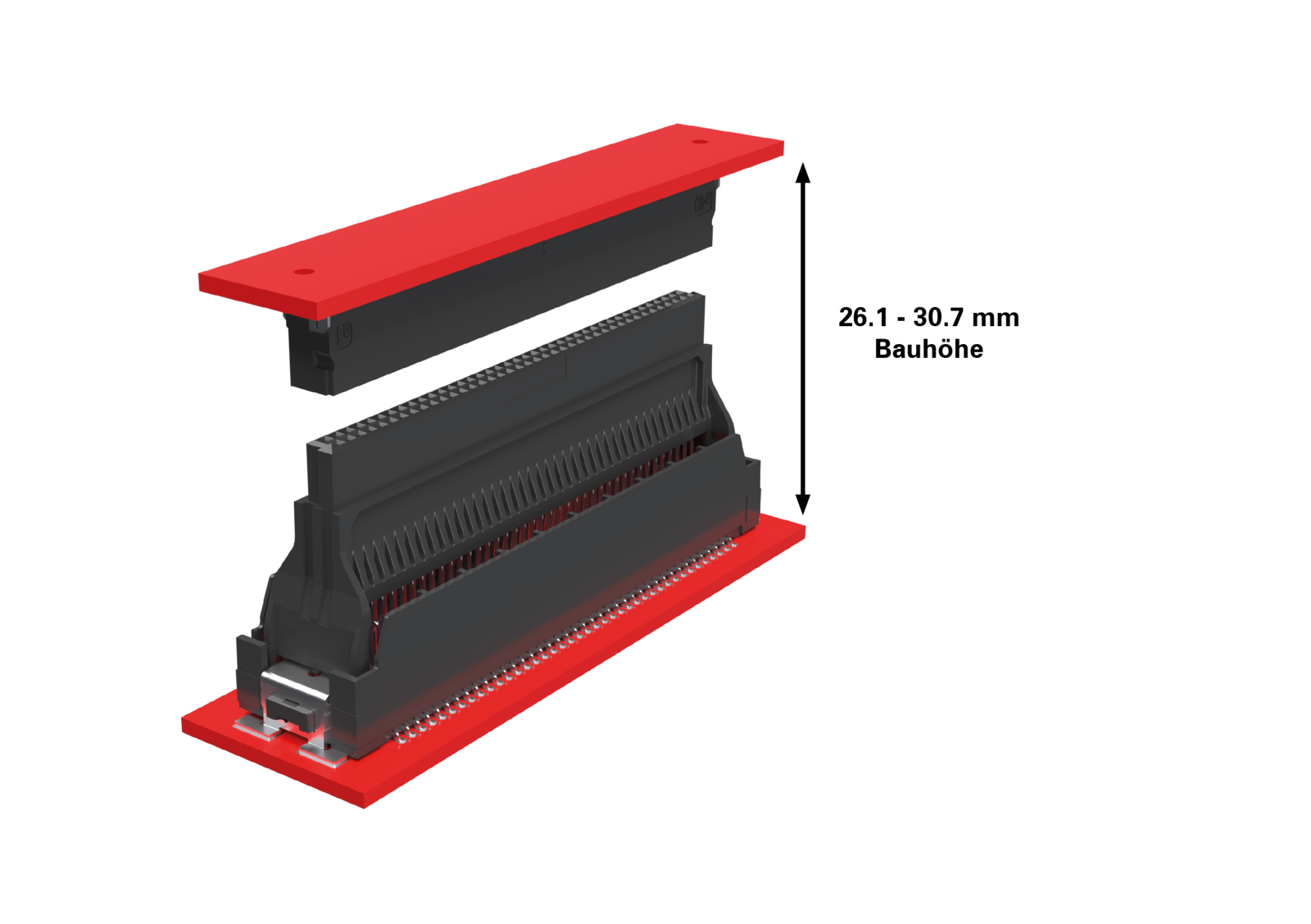

Float27 2026 Steckeransicht mit Gegenstecker DE

Ključne značilnosti

1,27 mm razmik
26,1 mm do 30,7 mm razmik med tiskanimi vezji
± 0,8 mm kompenzacija tolerance v smeri X in Y
do 2,4 mm prekrivanje kontaktov v smeri Z

Prednosti

Visoka odpornost proti vibracijam in udarcem
Razbremenitev priključnega območja in spajkanega mesta
Majhne sile premikanja

Float27: Pregled

Pregled dejstev Prednosti Float 27 izdelkov Najpomembnejše točke Tehnične posebnosti razvijalčev pogled POGOSTA VPRAŠANJA

ravna sponka

Float27 priključna letev x²high-profile Št. 424-56080-51

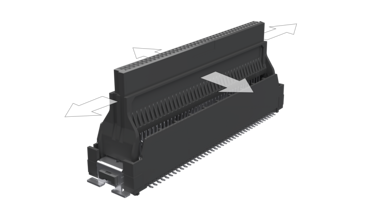

Float27 2026 ohne LP mit Pfeile 01

Število 80, Višina v nezaprtem stanju: 24,35 mm, možnost kombinacije za razmik med tiskanimi vezji 26,1–30,7 mm, SMT-priključna tehnika, Mreža 1,27 mm, Raven uspešnosti 1

Vzporedno

Pravokotni

Plovec

SMT

Visoka gostota

Robustni

Pokaži več podrobnosti o izdelku

Float27 priključna letev x²high-profile Št. 424-56080-51 - Tehnični podatki

Osnove

Število stikov	80
Tehnologija povezovanja	SMT
Razmik med tiskanimi vezji	26,1–30,7 mm
Delovna temperatura	od -55 °C do +125 °C

Material

Izolacijsko telo	LCP, UL 94 V-0
Vrednost CTI IEC 60112	175
Kontaktni material	bakrova zlitina
Kontaktni premaz	Au prek PdNi prek Ni
Območje povezave	Sn nad Ni

Mehanski

Dimenzija mreže	1,27 mm
Vstavna sila na stik	≤ 0,5 N
Sila vlečenja na stik	≥ 0,1 N
Življenjska doba IEC 60512-9-1	Razred kakovosti 1: 500 vstavnih ciklov
Koplanarnost	≤ 0,1 mm

Električni

Delovni tok IEC 60512-5-2	1,8 A pri 20 °C (2 od 80-pinski) 1,4 A pri 20 °C (4 od 80-pinski) 0,9 A pri 20 °C (80 od 80-pinski)
Odpornost stika IEC 60512-2-1	≤ 95 mΩ
Zračna in polžje razdalja	najmanj 0,45 mm
Odpornost izolacije IEC 60512-3-1	≥ 10 GΩ
Preskusna napetost IEC 60512-4-1	500 V enosmerne napetosti

Obdelava

Temperatura spajkanja JEDEC J-STD-020E	20–40 sekund pri 260 °C
MSL JEDEC J-STD-020E	1
Vgradnja	Pick and Place

Odobritve / skladnost

Datoteka UL	V izvedbi
Okolje	V skladu z direktivo RoHS

Odstopni diagram

ravna letev za nože

One27 nizkoprofilna vtičnica Št. 413-52080-51

ept One27 Messerleiste gerade Low 403 52080 51

možnost kombiniranja za razmik med tiskanimi vezji 8,0–16,9 mm, Prekrivanje kontaktov 1,5 mm, Število zatičev 80 v mreži 1,27 mm, SMT-priključna tehnika, Višina v nezaprtem stanju: 1,75 mm, Raven uspešnosti 1

Vzporedno

Pravokotni

SMT

Kabel na ploščo

Visoka gostota

Robustni

Pokaži več podrobnosti o izdelku

One27 nizkoprofilna vtičnica Št. 413-52080-51 - Tehnični podatki

Osnove

Število stikov	80
Tehnologija povezovanja	SMT
Razmik med tiskanimi vezji	8,0 mm – 16,9 mm
Delovna temperatura	od -55 °C do +125 °C

Material

Izolacijsko telo	LCP, UL 94 V-0
Vrednost CTI IEC 60112	175
Kontaktni material	bakrova zlitina
Kontaktni premaz	Au prek NiP prek Ni
Območje povezave	Sn nad Ni

Mehanski

Dimenzija mreže	1,27 mm
Vstavna sila na stik	≤ 0,5 N
Sila vlečenja na stik	≥ 0,1 N
Življenjska doba IEC 60512-9-1	Razred kakovosti 1: 500 vstavnih ciklov
Koplanarnost	≤ 0,1 mm
Oscilacija, sinusna IEC 60512-6-4	10–2000 Hz, 20 g
Motnje v stiku med nihanjem, sinusno IEC 60512-2-5	≤ 1 µs
Šok, polsinusoidni IEC 60512-6-3	50 g, 11 ms
Motnje stika med udarci, polsinusoidne IEC 60512-2-5	≤ 1 µs
Preseganje varnosti	0,9 mm
Prekrivanje stikov	1,5 mm
Sredinski odmik	± 0,7 mm
Aksialni zamik v spojenem stanju (x/y)	± 0,4 mm
Kotni zamik vzdolžne osi	± 4°
Kotni zamik prečne osi	± 2°

Električni

Delovni tok IEC 60512-5-2	3,1 A pri 20 °C (4 od 50-pinski) 1,4 A pri 20 °C (50 od 50-pinski)
Odpornost stika IEC 60512-2-1	≤ 25 mΩ
Zračna in polžje razdalja	najmanj 0,4 mm
Odpornost izolacije IEC 60512-3-1	≥ 10 GΩ
Preskusna napetost IEC 60512-4-1	500 VAC

Obdelava

Temperatura spajkanja JEDEC J-STD-020E	20–40 sekund pri 260 °C
MSL JEDEC J-STD-020E	1
Vgradnja	Pick and Place

Odobritve / skladnost

Datoteka UL	E130314
Okolje	V skladu z direktivo RoHS

Odstopni diagram

One27 vtičnica srednjega profila Št. 413-53080-51

ept One27 Messerleiste gerade Mid 403 53080 51

možnost kombinacije za razmik med tiskanimi vezji 9,5–18,4 mm, Prekrivanje kontaktov 1,5 mm, Število zatičev 80 v mreži 1,27 mm, SMT-priključna tehnika, Višina, brez konektorja: 3,25 mm, Raven uspešnosti 1

Vzporedno

Pravokotni

SMT

Kabel na ploščo

Visoka gostota

Robustni

Pokaži več podrobnosti o izdelku

One27 vtičnica srednjega profila Št. 413-53080-51 - Tehnični podatki

Osnove

Število stikov	80
Tehnologija povezovanja	SMT
Razmik med tiskanimi vezji	9,5 mm – 18,4 mm
Delovna temperatura	od -55 °C do +125 °C

Material

Izolacijsko telo	LCP, UL 94 V-0
Vrednost CTI IEC 60112	175
Kontaktni material	bakrova zlitina
Kontaktni premaz	Au prek NiP prek Ni
Območje povezave	Sn nad Ni

Mehanski

Dimenzija mreže	1,27 mm
Vstavna sila na stik	≤ 0,5 N
Sila vlečenja na stik	≥ 0,1 N
Življenjska doba IEC 60512-9-1	Razred kakovosti 1: 500 vstavnih ciklov
Koplanarnost	≤ 0,1 mm
Oscilacija, sinusna IEC 60512-6-4	10–2000 Hz, 20 g
Motnje v stiku med nihanjem, sinusno IEC 60512-2-5	≤ 1 µs
Šok, polsinusoidni IEC 60512-6-3	50 g, 11 ms
Motnje stika med udarci, polsinusoidne IEC 60512-2-5	≤ 1 µs
Preseganje varnosti	0,9 mm
Prekrivanje stikov	1,5 mm
Sredinski odmik	± 0,7 mm
Aksialni zamik v spojenem stanju (x/y)	± 0,4 mm
Kotni zamik vzdolžne osi	± 4°
Kotni zamik prečne osi	± 2°

Električni

Delovni tok IEC 60512-5-2	3,1 A pri 20 °C (4 od 50-pinski) 1,4 A pri 20 °C (50 od 50-pinski)
Odpornost stika IEC 60512-2-1	≤ 25 mΩ
Zračna in polžje razdalja	najmanj 0,4 mm
Odpornost izolacije IEC 60512-3-1	≥ 10 GΩ
Preskusna napetost IEC 60512-4-1	500 VAC

Obdelava

Temperatura spajkanja JEDEC J-STD-020E	20–40 sekund pri 260 °C
MSL JEDEC J-STD-020E	1
Vgradnja	Pick and Place

Odobritve / skladnost

Datoteka UL	E130314
Okolje	V skladu z direktivo RoHS

Odstopni diagram

One27 visokoprofilna vtičnica Št. 403-54080-51

ept One27 Messerleiste gerade High 403 54080 51

možnost kombiniranja za razmik med tiskanimi vezji 11,1–20,0 mm, Prekrivanje kontaktov 1,5 mm, Število zatičev 80 v mreži 1,27 mm, SMT-priključna tehnika, Višina v nezaprtem stanju: 4,85 mm, Raven uspešnosti 1

Vzporedno

Pravokotni

SMT

Visoka gostota

Robustni

Pokaži več podrobnosti o izdelku

One27 visokoprofilna vtičnica Št. 403-54080-51 - Tehnični podatki

Osnove

Število stikov	80
Tehnologija povezovanja	SMT
Razmik med tiskanimi vezji	11,1–20,0 mm
Delovna temperatura	od -55 °C do +125 °C

Material

Izolacijsko telo	LCP, UL 94 V-0
Vrednost CTI IEC 60112	175
Kontaktni material	bakrova zlitina
Kontaktni premaz	Au prek NiP prek Ni
Območje povezave	Sn nad Ni

Mehanski

Dimenzija mreže	1,27 mm
Vstavna sila na stik	≤ 0,5 N
Sila vlečenja na stik	≥ 0,1 N
Življenjska doba IEC 60512-9-1	Razred kakovosti 1: 500 vstavnih ciklov
Koplanarnost	≤ 0,1 mm
Oscilacija, sinusna IEC 60512-6-4	10–2000 Hz, 20 g
Motnje v stiku med nihanjem, sinusno IEC 60512-2-5	≤ 1 µs
Šok, polsinusoidni IEC 60512-6-3	50 g, 11 ms
Motnje stika med udarci, polsinusoidne IEC 60512-2-5	≤ 1 µs
Preseganje varnosti	0,9 mm
Prekrivanje stikov	1,5 mm
Sredinski odmik	± 0,7 mm
Aksialni zamik v spojenem stanju (x/y)	± 0,4 mm
Kotni zamik vzdolžne osi	± 4°
Kotni zamik prečne osi	± 2°

Električni

Delovni tok IEC 60512-5-2	3,1 A pri 20 °C (4 od 50-pinski) 1,4 A pri 20 °C (50 od 50-pinski)
Odpornost stika IEC 60512-2-1	≤ 25 mΩ
Zračna in polžje razdalja	najmanj 0,4 mm
Odpornost izolacije IEC 60512-3-1	≥ 10 GΩ
Preskusna napetost IEC 60512-4-1	500 VAC

Obdelava

Temperatura spajkanja JEDEC J-STD-020E	20–40 sekund pri 260 °C
MSL JEDEC J-STD-020E	1
Vgradnja	Pick and Place

Odobritve / skladnost

Datoteka UL	E130314
Okolje	V skladu z direktivo RoHS

Odstopni diagram

Drugo število drogov? Drugačne višine zlaganja? Alternativni kontaktni premazi? Različice po meri? Zaostali kontakti?

Zahtevajte priključke po meri

" Ni pravi za vas? Zahtevajte priključek po meri zdaj!

Username:

Hvala! Vaše zahteve bomo preučili in se z vami povezali.

Če imate kakršna koli vprašanja, smo vam vedno na voljo po e-pošti ali telefonu.

Ustreznega izdelka ni bilo mogoče najti – povprašajte po izdelku zdaj:

Polja, označena z *, so obvezna.

Podjetje *

Pozdrav

Ime in priimek *

Ime *

Ulica *

POŠTNA KODA *

Lokacija *

Država *

e-pošta *

Telefon *

Zahteve glede izdelkov *

Našo izjavo o varstvu osebnih podatkov si lahko ogledate tukaj.

Glavne značilnosti plavajočega konektorja Float27 SMT

± 0,8 mm kompenzacija odstopanja
v smeri X in Y
med vstavljanjem
ter v vstavljenem stanju

Tehnične značilnosti konektorja Float27

Float27® omogoča izjemno prilagodljive in hkrati zanesljive priključke za številne aplikacije med ploščami. Priključek temelji na razmiku 1,27 mm, omogoča kompenzacijo odstopanj ±0,8 mm in je združljiv z rezkalnimi letvami iz produktne skupine One27 prek preizkušenega sistema priključevanja.

One27 vtičnica
Pregled podrobnosti

zaščita pred zasukom
za pravilno povezavo nožnega in spončnega konektorja

Vstopni nakloni
za izravnavo osrednjega in kotnega zamika pri vstavljanju

Boardlock
trdna povezava s tiskano vezje

položajni čep
optimalna obdelava zaradi natančnega namestitve

koplanarnost
zanesljivo spajkanje med obdelavo

Oblikovanje meniskusa
visoka stabilnost in obremenljivost spajkanega spoja

Float27 2026 Gruen — Float27 priključna plošča
Pregled podrobnosti

dvokrakni vzmetni kontakt
za varno in zanesljivo povezovanje

Gladka površina
zanesljiv stik zaradi stika na valjani, gladki površini

28915 100x100x72x72x100 image — Območje prekrivanja
Visoka zanesljivost zaradi velikega izravnavanja odstopanj

Maeander — Meander
za doseganje visoke kompenzacije odstopanj

Float27 2026 Gruen

28915 100x100x72x72x100 image

Float27 konektorji za tiskane vezje

Schreibtisch ept

"Največja razdalja med tiskanimi vezji, visoka kompenzacija toleranc s funkcijo »floating« in to pri majhni, preizkušeni razdalji med kontaktnimi točkami? Temu izzivu smo se želeli postaviti!

Naši SMT-konektorji za tiskane vezje Float27 z razdaljo 1,27 mm in funkcijo »floating« zdaj omogočajo prav to in še veliko več: zaradi visokega izravnavanja toleranc do ± 0,8 mm so kot nalašč za številne aplikacije, ki so izpostavljene izjemno visokim udarnim in vibracijskim obremenitvam, morajo premostiti velike razdalje med tiskanimi vezji in se poleg tega obdelujejo avtomatsko. S kombinacijo Float27 sponke z različnimi izvedbami One27 nožev ter velikim obsegom preklopa je mogoče realizirati praktično vsako razdaljo med tiskanimi vezji od 26,1 do 30,7 mm. Optimalno obdelovalnost SMT-konektorjev za tiskane plošče zagotavljamo s toleranco koplanarnosti le 0,1 mm. Poleg tega dvojno krakasti vzmetni kontakt omogoča maksimalno robustnost. Najbolje je, da
konektorje Float27 preizkusite sami in takoj naročite brezplačne vzorce!«

Dominik Dotzer, produktni vodja ept GmbH

Pogosta vprašanja: Vprašanja in odgovori o konektorjih za SMT-tiskane vezje Float27

Kako se lahko obdelujejo konektorji za SMT-tiskane vezje Float27?Na kakšne načine se lahko tiskane vezje med seboj povežejo s konektorji Float27 SMT?Kakšne razdalje med tiskanimi vezji je mogoče doseči s konektorji Float27?Zakaj je stik med nožnim in spončnim konektorjem pri konektorjih Float27 še posebej zanesljiv?Za katere namene se uporabljajo konektorji za tiskane vezje Float27?Katere odstopanja izravnavajo konektorji za tiskane vezje Float27?Ali je mogoče preverjanje spajkanja konektorjev Float27 SMT na tiskanem vezju opraviti z avtomatskim optičnim pregledom (AOI)?Ali so ept-konektorji za tiskane vezje skladni z direktivo RoHS?

Kako se lahko obdelujejo konektorji za SMT-tiskane vezje Float27?

Sistem konektorjev Float27 se izdeluje s tehnologijo površinske montaže (SMT) in se zato neposredno spajka na tiskane vezje. Pozicionirni čepi na spodnji strani konektorjev Float27 zagotavljajo natančno pozicioniranje na tiskanem vezju. Poleg tega podjetje ept zagotavlja koplanarnost kontaktov največ 0,1 mm, da se pri izdelavi zagotovi zanesljivo spajkanje.

Na kakšne načine se lahko tiskane vezje med seboj povežejo s konektorji Float27 SMT?

Z združevanjem z različnimi nožnimi letvami iz družine konektorjev One27 je mogoče vzpostaviti povezave med tiskanimi vezji v vzporedni in pravokotni razporeditvi.

Kakšne razdalje med tiskanimi vezji je mogoče doseči s konektorji Float27?

S konektorji za tiskane vezje Float27 je mogoče doseči minimalni razmik med tiskanimi vezji 26,1 mm in maksimalni razmik 30,70 mm. To omogoča predvsem velik prekrivni razpon 2,4 mm. Zato je mogoče konektorje z noži in vzmetmi razmakniti do 1,5 mm, pri čemer še vedno zagotavljajo optimalno in zanesljivo stikanje.

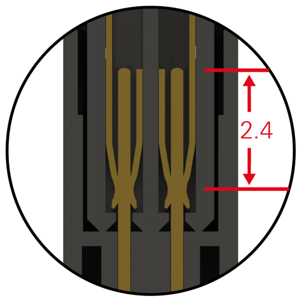

One27 UEberstecksicherheit Pictogramm schwarzer Rand

Zakaj je stik med nožnim in spončnim konektorjem pri konektorjih Float27 še posebej zanesljiv?

Pri konektorjih Float27 se stik vzpostavi prek dvokrilnega vzmetnega kontakta, ki obdaja kontaktni zatič priključne letve. Poleg tega se stik vzpostavi prek gladke, valjane površine vzmetnega kontakta. Zato je obraba stične površine in nastajanje ostružkov pri vstavljanju vtičnikov Float27 izključeno.

One27 Federkontakt

Za katere namene se uporabljajo konektorji za tiskane vezje Float27?

Konektorji Float27 so primerni za vse aplikacije z visokimi udarnimi in vibracijskimi obremenitvami. Izravnava toleranc prek meandra razbremeni območje spajkanja, zmanjša obremenitev na spajkanem mestu in zagotavlja majhne sile premika. Konektorji Float27 so primerni tudi za avtomatiziran proces vgradnje ali kadar je treba na tiskano vezje spajkati več konektorjev. Proizvodne tolerance se izravnajo s funkcijo Floating do ± 0,8 mm.

Katere odstopanja izravnavajo konektorji za tiskane vezje Float27?

Konektorji Float27 omogočajo visoko kompenzacijo odstopanj. Tako je pri vstavljanju nožnih in spončnih konektorjev ter v vstavljenem stanju dovoljeno odstopanje v vzdolžni in prečni osi v obsegu ± 0,8 mm. Poleg tega prekrivanje kontaktov do 2,4 mm omogoča to visoko kompenzacijo odstopanj tudi v smeri Z.

Ali je mogoče preverjanje spajkanja konektorjev Float27 SMT na tiskanem vezju opraviti z avtomatskim optičnim pregledom (AOI)?

Da, zasnova kontaktov konektorjev Float27 je prilagojena za avtomatsko optično pregledovanje po spajkanju. Kontakti konektorjev Float27 za tiskane vezje so razporejeni v zamiku, tako da se avtomatsko optično pregledovanje lahko izvede z ene strani.

Ali so ept-konektorji za tiskane vezje skladni z direktivo RoHS?

RoHS (Restriction of the use of certain Hazardous Substances) je direktiva o omejevanju uporabe nekaterih nevarnih snovi v električni in elektronski opremi.
Potrjujemo, da so konektorji Float27 proizvajalca ept v skladu z direktivo RoHS 2011/65/EU, kot je razvidno iz potrdila o skladnosti z RoHS. Več informacij najdete v rubriki RoHS & REACH.
