Glavne prednosti konektorja Zero8 s tehnologijo ScaleX
± 0,4 mm izravnava toleranc v vstavljenem stanju
v smeri
X in Y 1,5 mm, območje prekrivanja v smeri Z
Visokohitrostni prenos podatkov z najmanj 16+ Gbit/s
Primerno
za PCIe 4.0 in industrijski Ethernet Dodatna zaščita signala z ooklapljanje
Kaj prinaša nova tehnologija ScaleX?
Kako deluje dvostransko povezovanje? Katere hitrosti prenosa podatkov lahko dosežete s konektorji Zero8? Kakšne prednosti vam prinaša koncept zaprtega oklopa? Koliko prožnosti pri oblikovanju naprav vam omogočajo konektorji Zero8?
Odgovore na vaša vprašanja boste našli v tem kratkem animiranem filmu. Oglejte si ga kar tukaj (ali na YouTubu)!
Značilnosti 0,8 mm SMT-konektor s tehnologijo ScaleX

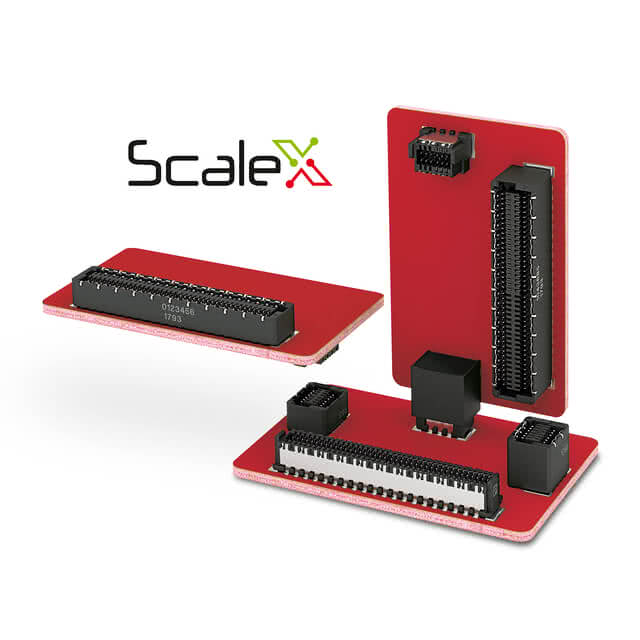

ScaleX – ta blagovna znamka predstavlja dvostransko, robustno kontaktno tehnologijo v sistemu konektor, ki se lahko prilagaja različnim velikostim.
Naši konektorji z vzmetnimi kontakti (ženski kontakt) serije Zero8 zagotavljajo s tehnologijo ScaleX izjemno zanesljivo stikanje. Zaradi tega so odlično primerni za uporabo v zahtevnih industrijskih panogah. Tudi trajne obremenitve, kot so na primer vibracije in udarci, ne predstavljajo nobenega problema za visokokakovostne nemške konektorje (konektor). Hkrati uživate v popolni prilagodljivosti zaradi skalabilnosti konektorjev Board-to-Board.
Zero SMT Socket
Pregled podrobnosti
zaščita pred zasukom
za pravilno povezavo Plug in Socket
Vstopni nakloni
za izravnavo sredinskega in kotna neporavnanost pri vstavljanju
Boardlock
za trdno povezavo s tiskano vezje
kodirni čep
za pravilno namestitev vtiča na tiskano vezje
koplanarnost
za zanesljivo spajkanje med obdelavo
tvorba meniska
za visoko stabilnost in obremenljivost spajkanega mesta (spajkani spoj)
Zero SMT Plug
Pregled podrobnosti
Dvostranski kontaktni sistem
za zanesljivo povezovanje v industrijskem okolju (udarec, vibracije, temperaturni cikli, škodljivi plini)
Gladka stična površina
Oblikovanje kontaktov na homogeni valjani strani z visokokakovostnimi površinami omogoča 500 vstavljalnihštevilo ciklov vtikanja
Zaščiteni stiki
Optimizirana geometrija kontaktov in ohišja zmanjšuje poškodbe kontaktov

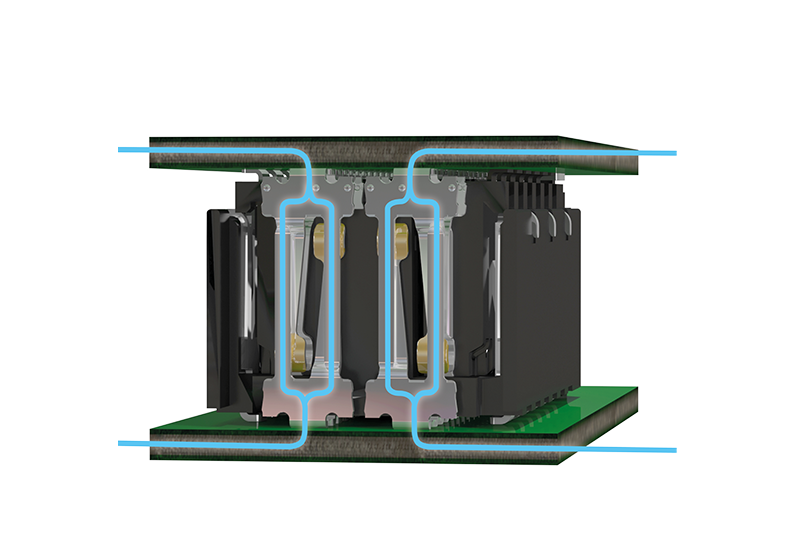

pretok podatkov
Geometrija kontaktov, optimizirana za visokofrekvenčne povezave, zagotavlja hitrosti prenosa podatkov 16 Gbit/s
oklapljanje EMC
Dvostransko ooklapljanje zagotavlja visoko elektromagnetna združljivost za optimalno celovitost signala signala v industrijskem okolju
izravnava toleranc
Visoka zanesljivost zaradi visokega izravnavanja izravnava toleranc
Hermafroditni kontaktni sistem: dvostransko kontaktiranje za najvišjo zanesljivost stika pri SMT konektorjih
Za razliko od običajnih SMD-konektorjev, ki vzpostavljajo stik z enim »Messer-« in enim » ženski kontakt «, ima naš oklopljen Zero8-konektor za tiskane ploščekonektor na vsakem paru kontaktov (Plug ali Socket) po en »Messer-« in » ženski kontakt «. S to zanesljivo priključno tehnologijo ta konektor v 0,8 mm raster zagotavlja dvojni stik na posameznem pinu ter omogoča visoko redundancijo in s tem najvišjo varnost stika. S tem hermafroditni kontaktni sistem zagotavlja varno, robustno in plinotesen sistem stikovanja kljub zunanjim vplivom, kot so udarci, vibracije, temperaturni cikli in škodljivi plini. Zelo visoka izravnava toleranc v višini 0,4 mm v vstavljenem stanju, ki jo omogoča hermafroditni kontaktni sistem konektorja Zero8, naredi konektor dodatno še posebej prilagodljiv.
Geometrija izolacijskega ohišja je poleg tega zasnovana tako, da se kontakti potopijo v » izolacijsko telo « in so tako zaščiteni, da je poškodba kontaktov skoraj nemogoča. Poleg tega geometrija zanesljivo preprečuje napačno vstavljanje kontaktov drug v drugega.
Prilagodljive razdalje med ploščami: ustrezni Platinen-konektor za tiskane vezje za vsako potrebo
Naši konektor za tiskane vezje so robustni in zagotavljajo visoko izravnava toleranc. Tako med namestitvijo kot tudi v vstavljenem stanju se SMT-konektorji prilagajajo vašim individualnim zahtevam. Steckverbinderji zlahka odpustijo celo napačno uporabo. Ne glede na to, kaj načrtujete, se lahko zanesete na konektor Zero8.
Večpolni konektorji (konektor) proizvajalca ept ni treba vstaviti do konca. Zaradi območja prekrivanja 2,3 mm se konektorji ept natančno prilegajo vašim aplikacijam. Vtič (Plug) in vtičnica (Socket) se lahko vstavita z variabilnim zamikom v območju 1,5 mm, ne da bi to vplivalo na prenos podatkov. Glede na potrebe so možne razdalje med ploščami od 6,00 do 21,00 mm.
Z vstavljanjem do konca se doseže najmanjši možni razrazdalja med ploščami. Za največji možni razPlug in Socket vstavite le 0,8 mm globoko. Ta stična površina že zadostuje za zagotovitev hitre in varne povezave.
konektor za tiskano vezje Zero8 so specificirani v skladu s standardom PICMG Modblox7
ModBlox7 opisuje osnovno specifikacijo modularnega računalnika v ohišju (Box-PC), ki je sestavljen iz različnih funkcionalnih sklopov, kot so CPU, napajanje in vhodno-izhodne enote (I/O). Ta nov, proizvajalcem neodvisen standard omogoča uporabnikom, da z interoperabilnimi funkcionalnimi enotami uresničijo široko paleto kombinacij naprav v modularni zasnovi. Cilj PICMG® je bil tudi zmanjšati stroške in spodbujati trajnost. Nova specifikacija PICMG® zajema tako mehansko stran, modularne funkcionalne enote kot tudi električno povezavo prek konektor v vnaprej določenem pinoutu.
Box-PC je sestavljen iz ohišja, ene ali dveh napajalnih enot ter enega ali dveh procesorjev, od katerih ima vsak do štiri vmesnike PCI-Express in do osem vmesnikov USB. Vsak modul lahko glede na kompleksnost enote vsebuje do tri zložene tiskane plošče. Dimenzije računalnika Box-PC so pri tem določene po višini in globini. Širina sprednje strani pa se spreminja glede na število enot. Te lahko sestavljajo en ali več tako imenovanih rež po 1,4 palca. Dvanajst rež se tako lahko poveže v vrsto do največje širine 16,8 palca.
Pri standardu za modularno konfiguracijo naprav je seveda posebna pozornost namenjena električnemu in mehanskemu povezovanju posameznih modulov s pomočjo vtičnih konektorjev (konektor). Glede na pogoje uporabe računalnikov Box-PC je Zero8 visokohitrostni vtični konektor v tehnologiji SMT, ki se odlikuje ne le po izjemni robustnosti pri namestitvi, temveč tudi po visokih tolerancah med delovanjem ter izraziti odpornosti proti neugodnim okoljskim pogojem. Ker je pri nekaterih aplikacijah potrebno z dodatnim konektor zagotoviti zanesljivost delovanja z redundancijo, mora biti poleg tega mogoča tudi sočasna uporaba več konektorjev na eni tiskani plošči. To zahteva visoko kompenzacijo zamika pri vstavljanju ter tolerance med delovanjem. Vse te lastnosti ima konektor za tiskano vezje Zero8.
konektor za tiskane plošče: EMC oklapljanje za najvišjo kakovost povezav tiskanih plošč

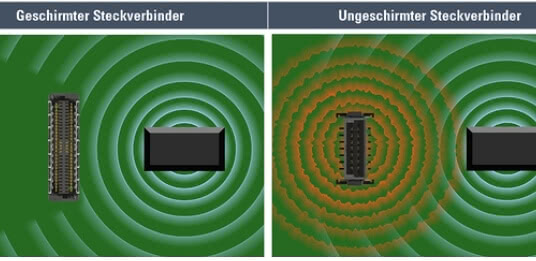

S povečanjem gostote namestitve se poveča tveganje medsebojnega elektromagnetnega vpliva. Da bi to preprečili, se uporabljajo konektorji z ooklapljanje, ki zagotavljajo boljšo elektromagnetna združljivost (EMC). Elektromagnetna združljivost je odločilna za nemoteno delovanje električnih komponent in aplikacij.

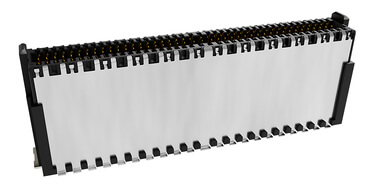

Naši Zero8 Board-to-Board-konektorji se odlikujejo z dvostranskim ooklapljanje, ki zagotavlja optimalne vrednosti EMC. Tako je nemoten prenos podatkov zagotovljen praktično v vsakem okolju. Uporabljeni material za oklop je posebej primeren za komponente z visokimi zahtevami glede elektromagnetna združljivost (EMC). S tem je zagotovljena medsebojna induktivnost največ 10 pikohenrijev. Zaradi tega so konektor za tiskane vezje iz družine Zero8 optimalna izbira za aplikacije v okviru Industrije 4.0 in interneta stvari (IoT).

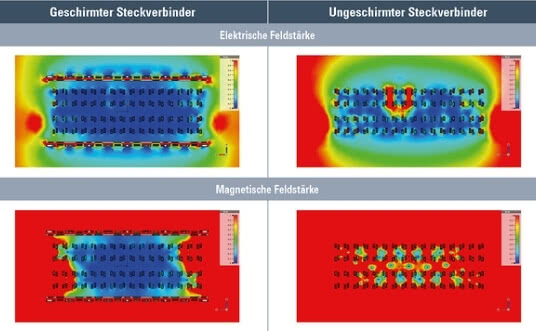

Koncept širokopovršinskega oklopa z večkratnim stikom na obeh tiskanih vezjih zanesljivo odvaja motilne tokove v smeri povezava z maso. Vplive jakosti električnega in magnetnega polja na konektor na tiskanih vezjih je mogoče nazorno simulirati s pomočjo medsebojna induktivnost. V nasprotnem primeru, ko bi konektor lahko deloval kot vir motenj, so sosednje komponente in elementi učinkovito zaščiteni.
Izdelujemo vaše natančno prilagojene, individualne konektor za vašo uporabo.
Zero8 SMT-konektor za tiskane vezje za industrijske aplikacije
Iščete SMT-konektor, ki je oklapljanje, robusten in zanesljiv pri stiku? Najbolje takšnega, ki je prilagodljiv tudi vašim individualnim zahtevam?

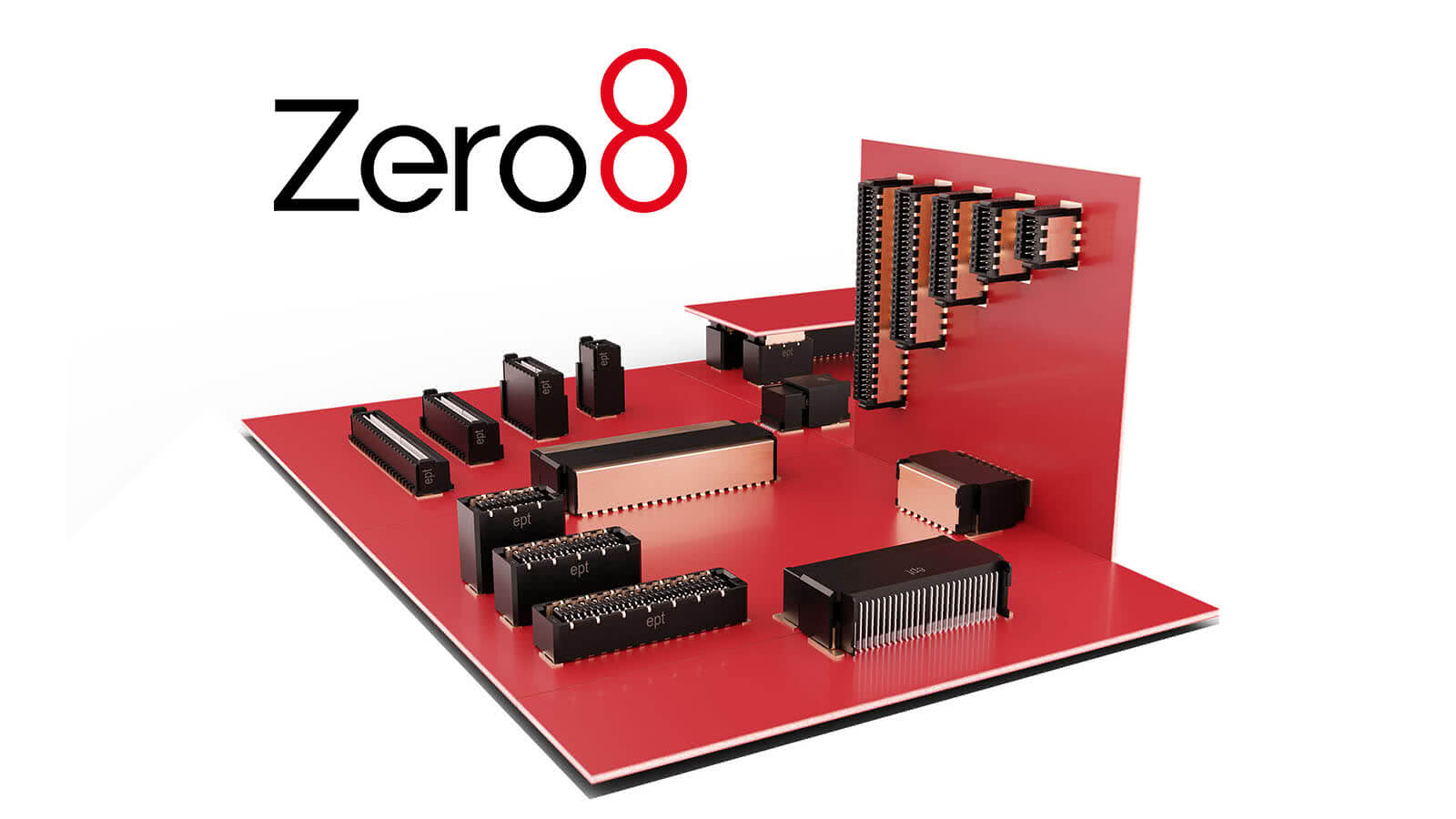

Naša družina izdelkov Zero8 konektor za tiskano vezje za tiskane plošče z raster 0,8 mm je bila razvita za zahtevne industrijske aplikacije in ponuja najvišjo prilagodljivost.
Obliko (tip), število polov (število polov) in višino (višina zlaganja) SMT konektor lahko prosto prilagodite svojim individualnim zahtevam. Naši konektor za tiskano vezje za tiskane plošče zagotavljajo hitrost prenosa podatkov (hitrost prenosa podatkov) 16 Gbit/s. Povezava tiskanih plošč je izvedljiva v vzporedni, pravokotni ali vodoravni obliki. Vtičnice (Socket) in vtiče (Plug) ponujamo v izvedbah low-, mid- in high-profile ter

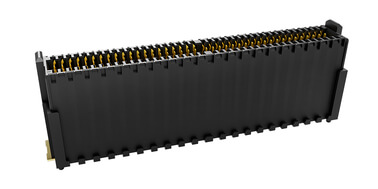

Z različnimi vgradnimi višinami lahko s konektorji Zero8 board-to-board dosežete razdalje med ploščami od 6,00 do 21,00 mm. Konektorji ept so na voljo v izvedbah od 12- do 80-polnih. A to še ni vse: tudi pri oklapljanje imate izbiro! oklapljanje na obeh straneh spojenega para konektorjev ali brez nje? Ali samo na eni strani? Odločitev je vaša. Vsi konektorji Zero8 so v vsakem primeru medsebojno združljivi in jih je mogoče prosto kombinirati, ne glede na to, ali se odločite za neoklopljene ali oklopljene konektor.
Pogosta vprašanja in odgovori o SMT-Leiterplattensteckverbindern za tiskano vezje Zero8
Kako se lahko obdelujejo SMT-konektor za tiskane vezje Zero8?Na kakšne načine se lahko tiskane vezje med seboj povežejo s SMT-Steckverbindern Zero8?Kakšne tokove je mogoče prenašati s konektorji Zero8?S čim se odlikuje novi koncept priključevanja?Kaj pomeni tehnologija ScaleX?Za katere hitrosti prenosa podatkov so primerni SMT-konektor Zero8?Za katere namene je primerna oklopljena različica?Ali koncept priključitve Zero8 izravnava odstopanja v moji aplikaciji?
Kako se lahko obdelujejo SMT-konektor za tiskane vezje Zero8?
Sistem konektorjev Zero8 se obdeluje s tehnologijo Surface Mount Technology (SMT) in se tako neposredno spajka na tiskane vezje. konektor se običajno dobavljajo v embalaži »tape and reel«, kar omogoča popolnoma avtomatizirano obdelavo s sistemom »pick-and-place«. pozicionirni čep na spodnji strani konektorjev Zero8 pri tem zagotavljajo natančno pozicioniranje na tiskanem vezju. Podjetje ept poleg tega zagotavlja koplanarnost kontaktov največ 0,1 mm, da se pri obdelavi zagotovi zanesljivo spajkanje.
Na kakšne načine se lahko tiskane vezje med seboj povežejo s SMT-Steckverbindern Zero8?
Različni tipi družine Zero8-družina konektorjev omogočajo povezovanje tiskanih vezij v vzporedni razporeditvi z višino zlaganja med 6 in 21 mm ter v vodoravni ali pravokotni razporeditvi.
Kakšne tokove je mogoče prenašati s konektorji Zero8?
Zaradi visokokakovostne bakrove zlitine z odličnimi prevodnimi vrednostmi je pri 50-polnem konektor mogoče doseči do 1,7 A pri 20 °C okoliške temperature. Te vrednosti se običajno dosežejo pri konektorjih z raster najmanj 1,27 mm.
S čim se odlikuje novi koncept priključevanja?
Vsak par priključkov (Plug ali Socket) vsebuje tako nožni kot tudi ženski kontakt. Ta dvojni stik zagotavlja varen in plinotesen stik v industrijskem okolju ter je odporen proti zunanjim vplivom, kot so: udarci, vibracije, temperaturni cikli, škodljivi plini itd. Stik na homogeni valjani površini (valjana površina) z visokokakovostnimi površinami zagotavlja najmanj 500 vtakovalnih ciklov (število ciklov vtikanja) in zmanjšuje obrabo površine pri mikroštevilo ciklov vtikanja.
Kaj pomeni tehnologija ScaleX?
Tehnološka blagovna znamka ScaleX opisuje prilagodljivost sistema konektorjev v uporabi in prednosti kontaktne tehnologije:
zanesljive mehanske in električne povezave z dvostranskim kontaktnim sistemom
; prilagodljiva zasnova naprav: različno število polov, tipi in višine zlaganja z visoko varnostjo pred napačnim vstavljanjem (efektivna dolžina spoja);
raznolikost: konektorji tipa »konektor board-to-board« v oklopljenih in neoklopljenih izvedbah
; robustnost: tehnologija povezovanja za visoko izravnavo izravnava toleranc in zaščito kontaktov
; hitrosti prenosa podatkov do 16 Gbit/s: po izbiri z zaprtim zasnovanjem oklopa za visoko zaščito pred elektromagnetnimi motnjami (EMC)
Za katere hitrosti prenosa podatkov so primerni SMT-konektor Zero8?
Simulacije s sistemom konektor Zero8 pri 16 Gbit/s kažejo odlično celovitost signala. S-parameter vam lahko damo na voljo za vaše simulacije uporabe; v zvezi s tem nas prosimo kontaktirajte na sales@ept.de
Za katere namene je primerna oklopljena različica?
Koncept oklopa zagotavlja optimalno elektromagnetno združljivost (EMC) pri industrijski uporabi in je primeren za vse naprave z notranjim visokohitrostnim prenosom, ki so razvrščene kot vir motenj in/ali sprejemnik motenj: frekvenčni pretvorniki, napajalniki, naprave UPS, električni pogoni, stikalna oprema, krmilniki, IO-sistemi, medicinske naprave, merilna tehnika, komunikacijske naprave, omrežna tehnika, senzorji, naprave za prenos videa.
Ali koncept priključitve Zero8 izravnava odstopanja v moji aplikaciji?

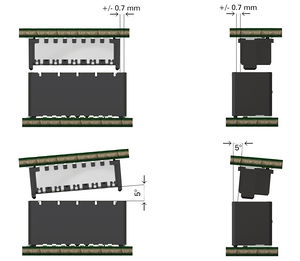

Na novo razvit koncept priključevanja zagotavlja visoko kompenzacijo toleranc (izravnava toleranc) med namestitvijo (kotna neporavnanost do 5°, radialna neporavnanost ± 0,7 mm) ter tudi v vstavljenem stanju izravnava tolerance na strani naprave v višini ± 0,4 mm v smeri x in y ter 1,5 mm v smeri z.
