PC/104: Pregled

Pregled dejstev Aplikacije Izdelki PC/104 Značilnosti Standard PC/104 razvijalčev pogled POGOSTA VPRAŠANJA

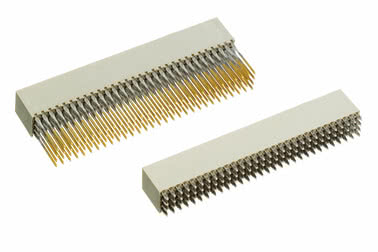

PC/104, PC/104-Plus

PC/104 in PC/104-Plus sta standarda za računalniške module (CoM), ki se uporabljajo v industrijskih računalnikih. V nasprotju z drugimi znanimi oblikami se ti moduli zlagajo drug na drugega. Na ta način je mogoče oblikovati kompleksne računalniške sisteme. PC/104 oziroma PC/104-Plus ponujata popolno združljivost strojne in programske opreme v izjemno majhni obliki (96 mm x 90 mm) s standardiziranim sistemom vodil (ISA). Zaradi te standardizacije je mogoče različne kartice PC/104 uporabljati skupaj za izpolnjevanje določenih nalog.

Značilnosti

Preizkušena tehnologija vtiskovanja podjetja ept s sistemom Tcom press®

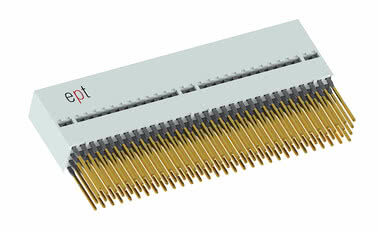

PC/104-Plus, tudi z razmakom 22 mm

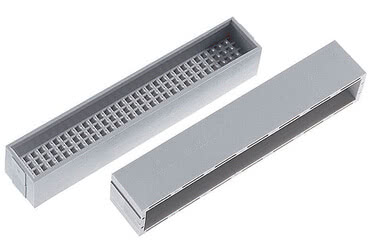

; zaščitne kapice so na voljo kot dodatna oprema; možne
so spremembe števila kontaktov in/ali
mehanske obremenljivosti; razmik 2,54 mm

Aplikacije

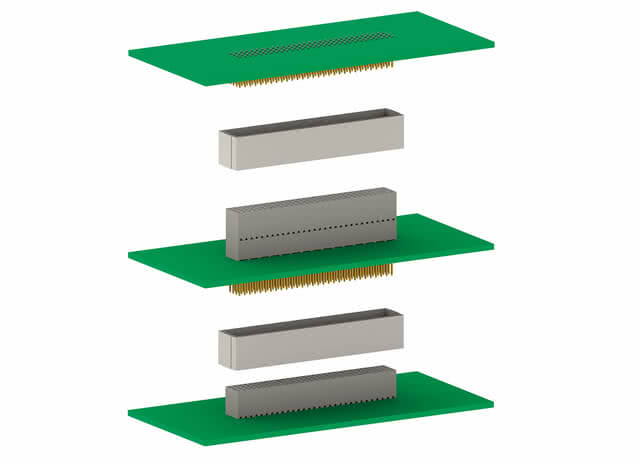

Povezava med ploščami za razmik med tiskanimi vezji 15,24 mm in 22 mm

PC/104: Pregled

Pregled dejstev Aplikacije Izdelki PC/104 Značilnosti Standard PC/104 razvijalčev pogled POGOSTA VPRAŠANJA

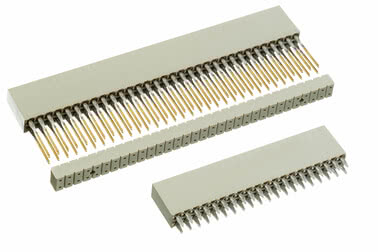

PC/104 konektor

PC/104 konektor Št. 962-40202-03

Dolžina priključka 3,4 mm, Število 40, Kakovostna stopnja 3

Vzporedno

Spajkanje skozi luknje

Pokaži več podrobnosti o izdelku

PC/104 konektor Št. 962-40202-03 - Tehnični podatki

Osnove

Specifikacija	PC/104
Raven kakovosti	3
Število stikov	40
Tehnologija povezovanja	Tehnika spajkanja
Dolžina povezave	3,4 mm
Razmik med tiskanimi vezji	15,24 mm
Delovna temperatura	od -55 °C do +125 °C

Material

Izolacijsko telo	PBT, ojačan s steklenimi vlakni, UL 94 V-0
Kontaktni material	bakrova zlitina

Mehanski

Dimenzija mreže	2,54 mm
Vstavna sila na stik	največ 0,9 N
Sila vlečenja na stik	najmanj 0,6 N

Električni

Delovni tok	največ 1,9 A
Delovna napetost	150 V
Odpornost stika	< 20 mΩ
Zračna in polžje razdalja	1,2 mm
Odpornost izolacije	>10⁶ MΩ

Odobritve / skladnost

Datoteka UL	E130314
Okolje	V skladu z direktivo RoHS

PC/104 konektor Št. 962-40206-03

Dolžina priključka 3,4 mm, Število 40, Kakovostna stopnja 2

Vzporedno

Spajkanje skozi luknje

Pokaži več podrobnosti o izdelku

PC/104 konektor Št. 962-40206-03 - Tehnični podatki

Osnove

Specifikacija	PC/104
Raven kakovosti	2
Število stikov	40
Tehnologija povezovanja	Tehnika spajkanja
Dolžina povezave	3,4 mm
Razmik med tiskanimi vezji	15,24 mm
Delovna temperatura	od -55 °C do +125 °C

Material

Izolacijsko telo	PBT, ojačan s steklenimi vlakni, UL 94 V-0
Kontaktni material	bakrova zlitina

Mehanski

Dimenzija mreže	2,54 mm
Vstavna sila na stik	največ 0,9 N
Sila vlečenja na stik	najmanj 0,6 N

Električni

Delovni tok	največ 1,9 A
Delovna napetost	150 V
Odpornost stika	< 20 mΩ
Zračna in polžje razdalja	1,2 mm
Odpornost izolacije	>10⁶ MΩ

Odobritve / skladnost

Datoteka UL	E130314
Okolje	V skladu z direktivo RoHS

PC/104 konektor Št. 962-40322-03

Dolžina priključka 3,4 mm, Število 64, Kakovostna stopnja 3

Vzporedno

Spajkanje skozi luknje

Pokaži več podrobnosti o izdelku

PC/104 konektor Št. 962-40322-03 - Tehnični podatki

Osnove

Specifikacija	PC/104
Raven kakovosti	3
Število stikov	64
Tehnologija povezovanja	Tehnika spajkanja
Dolžina povezave	3,4 mm
Razmik med tiskanimi vezji	15,24 mm
Delovna temperatura	od -55 °C do +125 °C

Material

Izolacijsko telo	PBT, ojačan s steklenimi vlakni, UL 94 V-0
Kontaktni material	bakrova zlitina

Mehanski

Dimenzija mreže	2,54 mm
Vstavna sila na stik	največ 0,9 N
Sila vlečenja na stik	najmanj 0,6 N

Električni

Delovni tok	največ 1,9 A
Delovna napetost	150 V
Odpornost stika	< 20 mΩ
Zračna in polžje razdalja	1,2 mm
Odpornost izolacije	>10⁶ MΩ

Odobritve / skladnost

Datoteka UL	E130314
Okolje	V skladu z direktivo RoHS

PC/104 konektor Št. 962-40326-03

Dolžina priključka 3,4 mm, Število 64, Kakovostna stopnja 2

Vzporedno

Spajkanje skozi luknje

Pokaži več podrobnosti o izdelku

PC/104 konektor Št. 962-40326-03 - Tehnični podatki

Osnove

Specifikacija	PC/104
Raven kakovosti	2
Število stikov	64
Tehnologija povezovanja	Tehnika spajkanja
Dolžina povezave	3,4 mm
Razmik med tiskanimi vezji	15,24 mm
Delovna temperatura	od -55 °C do +125 °C

Material

Izolacijsko telo	PBT, ojačan s steklenimi vlakni, UL 94 V-0
Kontaktni material	bakrova zlitina

Mehanski

Dimenzija mreže	2,54 mm
Vstavna sila na stik	največ 0,9 N
Sila vlečenja na stik	najmanj 0,6 N

Električni

Delovni tok	največ 1,9 A
Delovna napetost	150 V
Odpornost stika	< 20 mΩ
Zračna in polžje razdalja	1,2 mm
Odpornost izolacije	>10⁶ MΩ

Odobritve / skladnost

Datoteka UL	E130314
Okolje	V skladu z direktivo RoHS

PC/104 konektor Št. 962-60202-03

Dolžina priključka 3,4 mm, Število 40, Kakovostna stopnja 3

Vzporedno

Tehnologija stiskanja in prileganja

Pokaži več podrobnosti o izdelku

PC/104 konektor Št. 962-60202-03 - Tehnični podatki

Osnove

Specifikacija	PC/104
Raven kakovosti	3
Število stikov	40
Tehnologija povezovanja	Tehnologija stiskanja in prileganja
Dolžina povezave	3,4 mm
Razmik med tiskanimi vezji	15,24 mm
Delovna temperatura	od -55 °C do +125 °C

Material

Izolacijsko telo	PBT, ojačan s steklenimi vlakni, UL 94 V-0
Kontaktni material	bakrova zlitina

Mehanski

Dimenzija mreže	2,54 mm
Vstavna sila na stik	največ 0,9 N
Sila vlečenja na stik	najmanj 0,6 N

Električni

Delovni tok	največ 1,9 A
Delovna napetost	150 V
Odpornost stika	< 20 mΩ
Zračna in polžje razdalja	1,2 mm
Odpornost izolacije	>10⁶ MΩ

Odobritve / skladnost

Datoteka UL	E130314
Okolje	V skladu z direktivo RoHS

PC/104 konektor Št. 962-60202-12

Dolžina priključka 12,2 mm, Število 40, Kakovostna stopnja 3

Vzporedno

Tehnologija stiskanja in prileganja

Pokaži več podrobnosti o izdelku

PC/104 konektor Št. 962-60202-12 - Tehnični podatki

Osnove

Specifikacija	PC/104
Raven kakovosti	3
Število stikov	40
Tehnologija povezovanja	Tehnologija stiskanja in prileganja
Dolžina povezave	12,2 mm
Razmik med tiskanimi vezji	15,24 mm
Delovna temperatura	od -55 °C do +125 °C

Material

Izolacijsko telo	PBT, ojačan s steklenimi vlakni, UL 94 V-0
Kontaktni material	bakrova zlitina

Mehanski

Dimenzija mreže	2,54 mm
Vstavna sila na stik	največ 0,9 N
Sila vlečenja na stik	najmanj 0,6 N

Električni

Delovni tok	največ 1,9 A
Delovna napetost	150 V
Odpornost stika	< 20 mΩ
Zračna in polžje razdalja	1,2 mm
Odpornost izolacije	>10⁶ MΩ

Odobritve / skladnost

Datoteka UL	E130314
Okolje	V skladu z direktivo RoHS

PC/104 konektor Št. 962-60206-03

Dolžina priključka 3,4 mm, Število 40, Kakovostna stopnja 2

Vzporedno

Tehnologija stiskanja in prileganja

Pokaži več podrobnosti o izdelku

PC/104 konektor Št. 962-60206-03 - Tehnični podatki

Osnove

Specifikacija	PC/104
Raven kakovosti	2
Število stikov	40
Tehnologija povezovanja	Tehnologija stiskanja in prileganja
Dolžina povezave	3,4 mm
Razmik med tiskanimi vezji	15,24 mm
Delovna temperatura	od -55 °C do +125 °C

Material

Izolacijsko telo	PBT, ojačan s steklenimi vlakni, UL 94 V-0
Kontaktni material	bakrova zlitina

Mehanski

Dimenzija mreže	2,54 mm
Vstavna sila na stik	največ 0,9 N
Sila vlečenja na stik	najmanj 0,6 N

Električni

Delovni tok	največ 1,9 A
Delovna napetost	150 V
Odpornost stika	< 20 mΩ
Zračna in polžje razdalja	1,2 mm
Odpornost izolacije	>10⁶ MΩ

Odobritve / skladnost

Datoteka UL	E130314
Okolje	V skladu z direktivo RoHS

PC/104 konektor Št. 962-60206-12

Dolžina priključka 12,2 mm, Število 40, Kakovostna stopnja 2

Vzporedno

Tehnologija stiskanja in prileganja

Pokaži več podrobnosti o izdelku

PC/104 konektor Št. 962-60206-12 - Tehnični podatki

Osnove

Specifikacija	PC/104
Raven kakovosti	2
Število stikov	40
Tehnologija povezovanja	Tehnologija stiskanja in prileganja
Dolžina povezave	12,2 mm
Razmik med tiskanimi vezji	15,24 mm
Delovna temperatura	od -55 °C do +125 °C

Material

Izolacijsko telo	PBT, ojačan s steklenimi vlakni, UL 94 V-0
Kontaktni material	bakrova zlitina

Mehanski

Dimenzija mreže	2,54 mm
Vstavna sila na stik	največ 0,9 N
Sila vlečenja na stik	najmanj 0,6 N

Električni

Delovni tok	največ 1,9 A
Delovna napetost	150 V
Odpornost stika	< 20 mΩ
Zračna in polžje razdalja	1,2 mm
Odpornost izolacije	>10⁶ MΩ

Odobritve / skladnost

Datoteka UL	E130314
Okolje	V skladu z direktivo RoHS

PC/104 konektor Št. 962-60322-03

Dolžina priključka 3,4 mm, Število 64, Kakovostna stopnja 3

Vzporedno

Tehnologija stiskanja in prileganja

Pokaži več podrobnosti o izdelku

PC/104 konektor Št. 962-60322-03 - Tehnični podatki

Osnove

Specifikacija	PC/104
Raven kakovosti	3
Število stikov	64
Tehnologija povezovanja	Tehnologija stiskanja in prileganja
Dolžina povezave	3,4 mm
Razmik med tiskanimi vezji	15,24 mm
Delovna temperatura	od -55 °C do +125 °C

Material

Izolacijsko telo	PBT, ojačan s steklenimi vlakni, UL 94 V-0
Kontaktni material	bakrova zlitina

Mehanski

Dimenzija mreže	2,54 mm
Vstavna sila na stik	največ 0,9 N
Sila vlečenja na stik	najmanj 0,6 N

Električni

Delovni tok	največ 1,9 A
Delovna napetost	150 V
Odpornost stika	< 20 mΩ
Zračna in polžje razdalja	1,2 mm
Odpornost izolacije	>10⁶ MΩ

Odobritve / skladnost

Datoteka UL	E130314
Okolje	V skladu z direktivo RoHS

PC/104 konektor Št. 962-60322-12

Dolžina priključka 12,2 mm, Število 64, Kakovostna stopnja 3

Vzporedno

Tehnologija stiskanja in prileganja

Pokaži več podrobnosti o izdelku

PC/104 konektor Št. 962-60322-12 - Tehnični podatki

Osnove

Specifikacija	PC/104
Raven kakovosti	3
Število stikov	64
Tehnologija povezovanja	Tehnologija stiskanja in prileganja
Dolžina povezave	12,2 mm
Razmik med tiskanimi vezji	15,24 mm
Delovna temperatura	od -55 °C do +125 °C

Material

Izolacijsko telo	PBT, ojačan s steklenimi vlakni, UL 94 V-0
Kontaktni material	bakrova zlitina

Mehanski

Dimenzija mreže	2,54 mm
Vstavna sila na stik	največ 0,9 N
Sila vlečenja na stik	najmanj 0,6 N

Električni

Delovni tok	največ 1,9 A
Delovna napetost	150 V
Odpornost stika	< 20 mΩ
Zračna in polžje razdalja	1,2 mm
Odpornost izolacije	>10⁶ MΩ

Odobritve / skladnost

Datoteka UL	E130314
Okolje	V skladu z direktivo RoHS

PC/104 konektor Št. 962-60326-03

Dolžina priključka 3,4 mm, Število 64, Kakovostna stopnja 2

Vzporedno

Tehnologija stiskanja in prileganja

Pokaži več podrobnosti o izdelku

PC/104 konektor Št. 962-60326-03 - Tehnični podatki

Osnove

Specifikacija	PC/104
Raven kakovosti	2
Število stikov	64
Tehnologija povezovanja	Tehnologija stiskanja in prileganja
Dolžina povezave	3,4 mm
Razmik med tiskanimi vezji	15,24 mm
Delovna temperatura	od -55 °C do +125 °C

Material

Izolacijsko telo	PBT, ojačan s steklenimi vlakni, UL 94 V-0
Kontaktni material	bakrova zlitina

Mehanski

Dimenzija mreže	2,54 mm
Vstavna sila na stik	največ 0,9 N
Sila vlečenja na stik	najmanj 0,6 N

Električni

Delovni tok	največ 1,9 A
Delovna napetost	150 V
Odpornost stika	< 20 mΩ
Zračna in polžje razdalja	1,2 mm
Odpornost izolacije	>10⁶ MΩ

Odobritve / skladnost

Datoteka UL	E130314
Okolje	V skladu z direktivo RoHS

PC/104 konektor Št. 962-60326-12

Dolžina priključka 12,2 mm, Število 64, Kakovostna stopnja 2

Vzporedno

Tehnologija stiskanja in prileganja

Pokaži več podrobnosti o izdelku

PC/104 konektor Št. 962-60326-12 - Tehnični podatki

Osnove

Specifikacija	PC/104
Raven kakovosti	2
Število stikov	64
Tehnologija povezovanja	Tehnologija stiskanja in prileganja
Dolžina povezave	12,2 mm
Razmik med tiskanimi vezji	15,24 mm
Delovna temperatura	od -55 °C do +125 °C

Material

Izolacijsko telo	PBT, ojačan s steklenimi vlakni, UL 94 V-0
Kontaktni material	bakrova zlitina

Mehanski

Dimenzija mreže	2,54 mm
Vstavna sila na stik	največ 0,9 N
Sila vlečenja na stik	najmanj 0,6 N

Električni

Delovni tok	največ 1,9 A
Delovna napetost	150 V
Odpornost stika	< 20 mΩ
Zračna in polžje razdalja	1,2 mm
Odpornost izolacije	>10⁶ MΩ

Odobritve / skladnost

Datoteka UL	E130314
Okolje	V skladu z direktivo RoHS

PC/104-Plus konektor

PC/104-Plus konektor Št. 272-30000-31

Dolžina priključka 2,8 mm, Število 60, Kakovostna stopnja 3

Vzporedno

Tehnologija stiskanja in prileganja

Pokaži več podrobnosti o izdelku

PC/104-Plus konektor Št. 272-30000-31 - Tehnični podatki

Osnove

Specifikacija	PC/104-Plus
Raven kakovosti	3
Število stikov	60
Tehnologija povezovanja	Tehnologija stiskanja in prileganja
Dolžina povezave	2,8 mm
Razmik med tiskanimi vezji	15,24 mm in 22 mm
Delovna temperatura	od -55 °C do +125 °C

Material

Izolacijsko telo	PBT, ojačan s steklenimi vlakni, UL 94 V-0
Kontaktni material	bakrova zlitina

Mehanski

Dimenzija mreže	2,0 mm
Vstavna sila na stik	največ 1,5 N
Sila vlečenja na stik	najmanj 0,3 N

Električni

Delovni tok	največ 1,7 A
Delovna napetost	100 V
Odpornost stika	< 20 mΩ
Zračna in polžje razdalja	najmanj 0,5 mm
Odpornost izolacije	>10⁶ MΩ

Odobritve / skladnost

Datoteka UL	E130314
Okolje	V skladu z direktivo RoHS

PC/104-Plus konektor

PC/104-Plus konektor Št. 264-40303-02

Dolžina priključka 2,8 mm, Število 120, Kakovostna stopnja 3

Vzporedno

Spajkanje skozi luknje

Pokaži več podrobnosti o izdelku

PC/104-Plus konektor Št. 264-40303-02 - Tehnični podatki

Osnove

Specifikacija	PC/104-Plus
Raven kakovosti	3
Število stikov	120
Tehnologija povezovanja	Tehnika spajkanja
Dolžina povezave	2,8 mm
Razmik med tiskanimi vezji	15,24 mm in 22 mm
Delovna temperatura	od -55 °C do +125 °C

Material

Izolacijsko telo	PBT, ojačan s steklenimi vlakni, UL 94 V-0
Kontaktni material	bakrova zlitina

Mehanski

Dimenzija mreže	2,0 mm
Vstavna sila na stik	največ 1,5 N
Sila vlečenja na stik	najmanj 0,3 N

Električni

Delovni tok	največ 1,7 A
Delovna napetost	100 V
Odpornost stika	< 20 mΩ
Zračna in polžje razdalja	najmanj 0,5 mm
Odpornost izolacije	>10⁶ MΩ

Odobritve / skladnost

Datoteka UL	E130314
Okolje	V skladu z direktivo RoHS

PC/104-Plus konektor Št. 264-60303-02

Dolžina priključka 2,8 mm, Število 120, Kakovostna stopnja 3

Vzporedno

Tehnologija stiskanja in prileganja

Pokaži več podrobnosti o izdelku

PC/104-Plus konektor Št. 264-60303-02 - Tehnični podatki

Osnove

Specifikacija	PC/104-Plus
Raven kakovosti	3
Število stikov	120
Tehnologija povezovanja	Tehnologija stiskanja in prileganja
Dolžina povezave	2,8 mm
Razmik med tiskanimi vezji	15,24 mm in 22 mm
Delovna temperatura	od -55 °C do +125 °C

Material

Izolacijsko telo	PBT, ojačan s steklenimi vlakni, UL 94 V-0
Kontaktni material	bakrova zlitina

Mehanski

Dimenzija mreže	2,0 mm
Vstavna sila na stik	največ 1,5 N
Sila vlečenja na stik	najmanj 0,3 N

Električni

Delovni tok	največ 1,7 A
Delovna napetost	100 V
Odpornost stika	< 20 mΩ
Zračna in polžje razdalja	najmanj 0,5 mm
Odpornost izolacije	>10⁶ MΩ

Odobritve / skladnost

Datoteka UL	E130314
Okolje	V skladu z direktivo RoHS

PC/104-Plus konektor Št. 264-60303-12

Dolžina priključka 12 mm, Število 120, Kakovostna stopnja 3

Vzporedno

Tehnologija stiskanja in prileganja

Pokaži več podrobnosti o izdelku

PC/104-Plus konektor Št. 264-60303-12 - Tehnični podatki

Osnove

Specifikacija	PC/104-Plus
Raven kakovosti	3
Število stikov	120
Tehnologija povezovanja	Tehnologija stiskanja in prileganja
Dolžina povezave	12 mm
Razmik med tiskanimi vezji	15,24 mm in 22 mm
Delovna temperatura	od -55 °C do +125 °C

Material

Izolacijsko telo	PBT, ojačan s steklenimi vlakni, UL 94 V-0
Kontaktni material	bakrova zlitina

Mehanski

Dimenzija mreže	2,0 mm
Vstavna sila na stik	največ 1,5 N
Sila vlečenja na stik	najmanj 0,3 N

Električni

Delovni tok	največ 1,7 A
Delovna napetost	100 V
Odpornost stika	< 20 mΩ
Zračna in polžje razdalja	najmanj 0,5 mm
Odpornost izolacije	>10⁶ MΩ

Odobritve / skladnost

Datoteka UL	E130314
Okolje	V skladu z direktivo RoHS

PC/104-Plus konektor z 22 mm razmakom

PC/104-Plus konektor z 22 mm razmakom Št. 264-61303-02

Dolžina priključka 2,8 mm, Število 120, Kakovostna stopnja 3, za razmik med tiskanimi vezji 22 mm

Vzporedno

Tehnologija stiskanja in prileganja

Pokaži več podrobnosti o izdelku

PC/104-Plus konektor z 22 mm razmakom Št. 264-61303-02 - Tehnični podatki

Osnove

Specifikacija	PC/104-Plus
Raven kakovosti	3
Število stikov	120
Tehnologija povezovanja	Tehnologija stiskanja in prileganja
Dolžina povezave	2,8 mm
Razmik med tiskanimi vezji	22 mm
Delovna temperatura	od -55 °C do +125 °C

Material

Izolacijsko telo	PBT, ojačan s steklenimi vlakni, UL 94 V-0
Kontaktni material	bakrova zlitina

Mehanski

Dimenzija mreže	2,0 mm
Vstavna sila na stik	največ 1,5 N
Sila vlečenja na stik	najmanj 0,3 N

Električni

Delovni tok	največ 1,7 A
Delovna napetost	100 V
Odpornost stika	< 20 mΩ
Zračna in polžje razdalja	najmanj 0,5 mm
Odpornost izolacije	>10⁶ MΩ

Odobritve / skladnost

Okolje	V skladu z direktivo RoHS

PC/104-Plus konektor z 22 mm razmakom Št. 264-61303-12

Dolžina priključka 12 mm, Število 120, Kakovostna stopnja 3, za razmik med tiskanimi vezji 22 mm

Vzporedno

Tehnologija stiskanja in prileganja

Pokaži več podrobnosti o izdelku

PC/104-Plus konektor z 22 mm razmakom Št. 264-61303-12 - Tehnični podatki

Osnove

Specifikacija	PC/104-Plus
Raven kakovosti	3
Število stikov	120
Tehnologija povezovanja	Tehnologija stiskanja in prileganja
Dolžina povezave	12 mm
Razmik med tiskanimi vezji	22 mm
Delovna temperatura	od -55 °C do +125 °C

Material

Izolacijsko telo	PBT, ojačan s steklenimi vlakni, UL 94 V-0
Kontaktni material	bakrova zlitina

Mehanski

Dimenzija mreže	2,0 mm
Vstavna sila na stik	največ 1,5 N
Sila vlečenja na stik	najmanj 0,3 N

Električni

Delovni tok	največ 1,7 A
Delovna napetost	100 V
Odpornost stika	< 20 mΩ
Zračna in polžje razdalja	najmanj 0,5 mm
Odpornost izolacije	>10⁶ MΩ

Odobritve / skladnost

Okolje	V skladu z direktivo RoHS

Dodatna oprema za PC/104-Plus

PC/104-Plus distančnik Št. 264-16302

Število 120

Pokaži več podrobnosti o izdelku

PC/104-Plus distančnik Št. 264-16302 - Tehnični podatki

Osnove

Specifikacija	PC/104-Plus
Število stikov	120
Delovna temperatura	od -55 °C do +125 °C

Material

Izolacijsko telo	PBT, ojačan s steklenimi vlakni, UL 94 V-0

Mehanski

Dimenzija mreže	2,0 mm

Odobritve / skladnost

Okolje	V skladu z direktivo RoHS

PC/104-Plus zaščitni okvir Št. 264-17302

Število 120

Pokaži več podrobnosti o izdelku

PC/104-Plus zaščitni okvir Št. 264-17302 - Tehnični podatki

Osnove

Specifikacija	PC/104-Plus
Število stikov	120
Delovna temperatura	od -55 °C do +125 °C

Material

Izolacijsko telo	PBT, ojačan s steklenimi vlakni, UL 94 V-0

Mehanski

Dimenzija mreže	2,0 mm

Odobritve / skladnost

Okolje	V skladu z direktivo RoHS

Drugo število drogov? Drugačne višine zlaganja? Alternativni kontaktni premazi? Različice po meri? Zaostali kontakti?

Zahtevajte priključke po meri

" Ni pravi za vas? Zahtevajte priključek po meri zdaj!

Username:

Hvala! Vaše zahteve bomo preučili in se z vami povezali.

Če imate kakršna koli vprašanja, smo vam vedno na voljo po e-pošti ali telefonu.

Ustreznega izdelka ni bilo mogoče najti – povprašajte po izdelku zdaj:

Polja, označena z *, so obvezna.

Podjetje *

Pozdrav

Ime in priimek *

Ime *

Ulica *

POŠTNA KODA *

Lokacija *

Država *

e-pošta *

Telefon *

Zahteve glede izdelkov *

Našo izjavo o varstvu osebnih podatkov si lahko ogledate tukaj.

Značilnosti

PC/104 in PC/104-Plus konektorji prepričajo z dokazano tehnologijo vtiskovanja Tcom press® podjetja ept. Omogočajo razmike med tiskanimi vezji 15,24 mm in 22 mm. Prilagoditve števila kontaktov in/ali mehanske obremenljivosti vam omogočajo, da najdete popolnoma individualne rešitve.

PC104 2 reihig — PC/104 z dvema vrstama
Pregled podrobnosti

PC104Plus 4 reihig — PC/104-Plus, 4-vrstni
Pregled podrobnosti

Motive Web Kurzbeschreibung Kontakt 1640x1195px

Izdelamo vam natančno prilagojene, individualne konektorje za vašo uporabo.

druga števila polov
druge višine zlaganja
alternativne prevleke kontaktov

Zahtevajte individualni konektor zdaj

Standard PC/104 in PC/104-Plus

Zaradi vedno zmogljivejših komponent je postala nujna razširitev sistema PC/104 s hitrejšim sistemom vodil. Zato je bil sistem PC/104 dopolnjen z vodilom PCI. Ta dopolnitev je bila v specifikaciji poimenovana PC/104-Plus.

PC/104 in PC/104-Plus konektorji
Medtem ko je PC/104 vodilo sestavljeno iz dveh vzporedno povezljivih konektorjev s 40 in 64 pini ter razmakom 2,54 mm, je pri PC/104-Plus na voljo že 120 pinov v razmaku 2,00 mm v 4 vrstah.

Z uporabo konektorjev s prenosno cono (dolgi pini) v tehniki vtiskovanja je mogoče več plošč enostavno zložiti eno na drugo (glej sliko). Razmiki, ki jih je določil konzorcij PC/104, se upoštevajo z uporabo distančnikov in zaščitnih pokrovov.
Dodatna uporaba distančnih sornikov zato ni več potrebna.

razvijalčev pogled

"Konektorji ept se odlikujejo po vrhunski kakovosti izsekanja, kar je še posebej opazno na čistem izsekanju kontaktnih stebričkov. Kakovost izdelave in razpoložljive stopnje kakovosti zagotavljajo veliko število vstavnih ciklov. Konektorji ept PC/104 in PC/104-Plus se dobavljajo z na trgu znano in preizkušeno vstavno cono Tcom press® ter tako zagotavljajo najvišjo zanesljivost v vseh možnih aplikacijah.

Pri tem konektorju se sponke vtisnejo s preprostim orodjem za vtiskovanje s ploščato ploščo. S tem se odpravijo stroški zahtevnega ročnega spajkanja in ni potrebe po dodatnem obdelovanju prenosnih stebričkov. (spajkalni mostiči, kapljice kositra) Pri vtiskovanju spajkalnih letev s prenosnimi stebri se od spodaj nasadi vodilno telo, ki stabilizira prenosne stebre. Poleg tega služi kot distančnik, tako da se pri vstavljanju modulov doseže razdalja 0,6".

Pogosta vprašanja: Vprašanja in odgovori o PC/104, PC/104-Plus

Ali so izolacijski elementi vtisknih konektorjev PC/104 in PC/104 Plus na voljo v različnih barvah? Ali je treba ohišje za vtiskne konektorje PC/104 in PC/104 Plus naročiti ločeno kot dodatno opremo? V čem je posebnost konektorjev PC/104 in PC/104 Plus?

Ali so izolacijski elementi vtisknih konektorjev PC/104 in PC/104 Plus na voljo v različnih barvah?

Vtični konektorji PC/104 in PC/104 Plus so pri podjetju ept na voljo v sivih in črnih barvah.

Ali je treba ohišje za vtiskne konektorje PC/104 in PC/104 Plus naročiti ločeno kot dodatno opremo?

Vodilo, ki med vtiskovanjem stabilizira prenosni stebriček, je del standardne opreme vtiskovalnih konektorjev.

V čem je posebnost konektorjev PC/104 in PC/104 Plus?

Konektorji PC/104 in PC/104-Plus prepričajo z dokazano tehnologijo vtiskovanja Tcom press® podjetja ept. Poleg tega ti konektorji omogočajo razmike med tiskanimi vezji 15,24 mm in 22 mm.
