ept-konektorji konektor v novi specifikaciji PICMG®
ept-konektorji konektor Zero8 izbrani v skladu z novo specifikacijo PICMG®
Potreba po modularnih industrijskih računalnikih je velika in se bo še naprej povečevala, kar potrjujejo tržne analize. Zaradi tega se je delovna skupina PICMG® pod imenom ModBlox7 dogovorila o novem standardu, ki zajema različne proizvajalce, za povezovanje modulov, ki se večinoma uporabljajo v avtobusni in železniški tehniki (železniška tehnika).
Cilji ModBlox7
ModBlox7 opisuje osnovno specifikacijo modularnega računalnika v ohišju, ki ga sestavljajo različne funkcionalne enote, kot so procesor, napajalnik in vhodno-izhodne enote. Ta novi, proizvajalcem neodvisen standard uporabnikom omogoča, da z medsebojno združljivimi funkcionalnimi enotami uresničijo široko paleto kombinacij naprav v modularni zasnovi. Cilj organizacije PICMG® je bil tudi zmanjšati stroške in spodbujati trajnost.
Obseg nove specifikacije

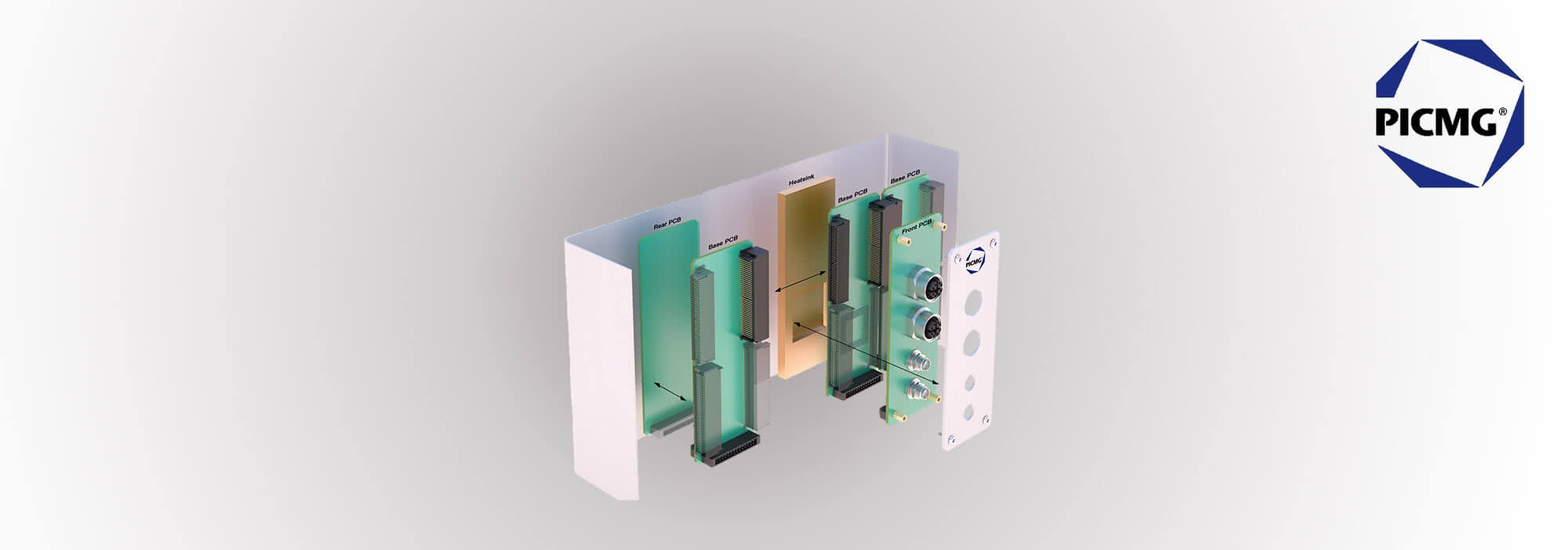

Nova specifikacija PICMG® zajema tako mehaniko, modularne funkcionalne enote kot tudi električno povezavo prek vtičnic (konektor) v vnaprej določenem razporedu priključkov (Pinout). Box-PC tako sestavljajo ohišje, ena ali dve napajalni enoti ter ena ali dve CPU-ji, od katerih ima vsaka do štiri vmesnike PCI-Express in do osem vmesnikov USB. Vsak modul lahko glede na kompleksnost enote vsebuje do tri zložene tiskane plošče. Dimenzije računalnika Box-PC so pri tem določene po višini in globini. Širina sprednje strani pa se spreminja glede na število enot. Te lahko sestavljajo en ali več tako imenovanih rež po 1,4 palca. Dvanajst rež se tako lahko poveže v vrsto do največje širine 16,8 palca.
Zahteve za konektor
Pri standardu za modularno konfiguracijo naprav je seveda posebna pozornost namenjena električnemu in mehanskemu povezovanju posameznih modulov s pomočjo konektorjev (konektor). Glede na pogoje uporabe računalnikov Box-PC naj bi šlo pri tem za konektor v tehnologiji SMT, ki podpira visoke hitrosti (high speed) in se odlikuje ne le z izjemno robustnostjo pri namestitvi, temveč tudi z visokimi tolerancami med delovanjem ter izrazito odpornostjo proti neugodnim okoljskim pogojem. Ker je pri nekaterih uporabah potrebno z dodatnim konektor zagotoviti zanesljivost delovanja z redundancijo, mora biti poleg tega mogoča tudi sočasna uporaba več konektorjev na eni tiskani plošči. To zahteva visoko kompenzacijo zamika pri vstavljanju ter tolerance med delovanjem.
Zero8 kot konektor izbire
Odbor ModBlox7 je v izdelku Zero8 proizvajalca konektorjev ept našel konektor, ki ustreza raznolikim zahtevam. SMT-Stecker z raster 0,8 mm izhaja iz obsežne družine izdelkov z različnimi tipi, vgradnimi višinami in številom polov ter z izbirnim EMC-oklapljanje. Za specifikacijo ModBlox7 se uporablja v kotni, 80-polni izvedbi in tako omogoča vodoravno povezavo tiskanih vezij sosednjih enot. Da bi zagotovili redundance za zanesljivost delovanja, je v skladu s specifikacijo dovoljena tudi sočasna uporaba dveh konektorjev Zero8. To omogoča kompenzacija zamika 0,7 mm pri namestitvi ter toleranca 0,4 mm med delovanjem. V nasprotnem primeru bi se moduli pri povezovanju lahko poškodovali.
Dodatna prednost Zero8 je možnost sočasnega prenosa visokih tokov in visokohitrostnih signalov. Kar se na prvi pogled zdi nezdružljivo, je zaradi zasnove konektor v kombinaciji z ustrezno razporeditvijo kontaktov povsem izvedljivo in tako prihrani prostor in stroške.
Zahvaljujoč svoji spolno nevtralni priključni tehnologiji ScaleX s prepletenimi noževskimi in ženskimi konektorji ima Zero8 poleg tega izjemno zanesljivost stika in tako zagotavlja zanesljiv prenos signala tudi ob vibracijah in udarcih.
Več informacij o izdelku najdete tukaj:
Zero8 »
Dodatna prednost Zero8 je možnost sočasnega prenosa visokih tokov in visokohitrostnih signalov. Kar se na prvi pogled zdi nezdružljivo, je zaradi zasnove konektor v kombinaciji z ustrezno razporeditvijo kontaktov povsem izvedljivo in tako prihrani prostor in stroške.
Zahvaljujoč svoji spolno nevtralni priključni tehnologiji ScaleX s prepletenimi noževskimi in ženskimi konektorji ima Zero8 poleg tega izjemno zanesljivost stika in tako zagotavlja zanesljiv prenos signala tudi ob vibracijah in udarcih.
Več informacij o izdelku najdete tukaj:
Zero8 »
Zero8 tudi za povezavo tiskanih vezij znotraj posameznih enot
Tudi za mezzaninske povezave do treh tiskanih vezij v enem procesorju ponuja ponudba Zero8 rešitev, ki je natančno prilagojena enakim pogojem namestitve. Uporaba več konektor iz prilagodljive družine izdelkov pri tem ponuja še eno odločilno prednost: tako ni treba vtičnikov vedno znova vključevati v načrtovanje in odobravati – uporabnik si lahko prihrani s tem povezane stroške.
Medsebojna združljivost ob hkratnem znižanju stroškov in trajnosti. Nova specifikacija obeta velik napredek za računalnike tipa »box-PC«. S sistemom Zero8 je mogoče zagotoviti varno povezavo posameznih modulov. Specifikacija naj bi bila dokončno sprejeta še v prvem četrtletju.
