Podjetje ept opremlja podjetje adp MERKUR z visokohitrostnimi priključki (visokohitrostni konektor)
za mini-PC-je
Podjetje ept GmbH opremlja adp MERKUR z visokohitrostnimi priključvisokohitrostni konektor za adp Mini-PC
Od ustanovitve leta 1957 se je skupina Gauselmann razvila v mednarodno delujočo veliko korporacijo s približno 14.000 zaposlenimi po vsem svetu in letnim prometom več kot 3 milijarde evrov. Ključne kompetence podjetja so razvoj programske opreme za igre in proizvodnja igralnih avtomatov. V hčerinski družbi adp MERKUR GmbH potekajo razvoj, proizvodnja in distribucija iger ter igralnih avtomatov.
En računalnik, veliko možnosti

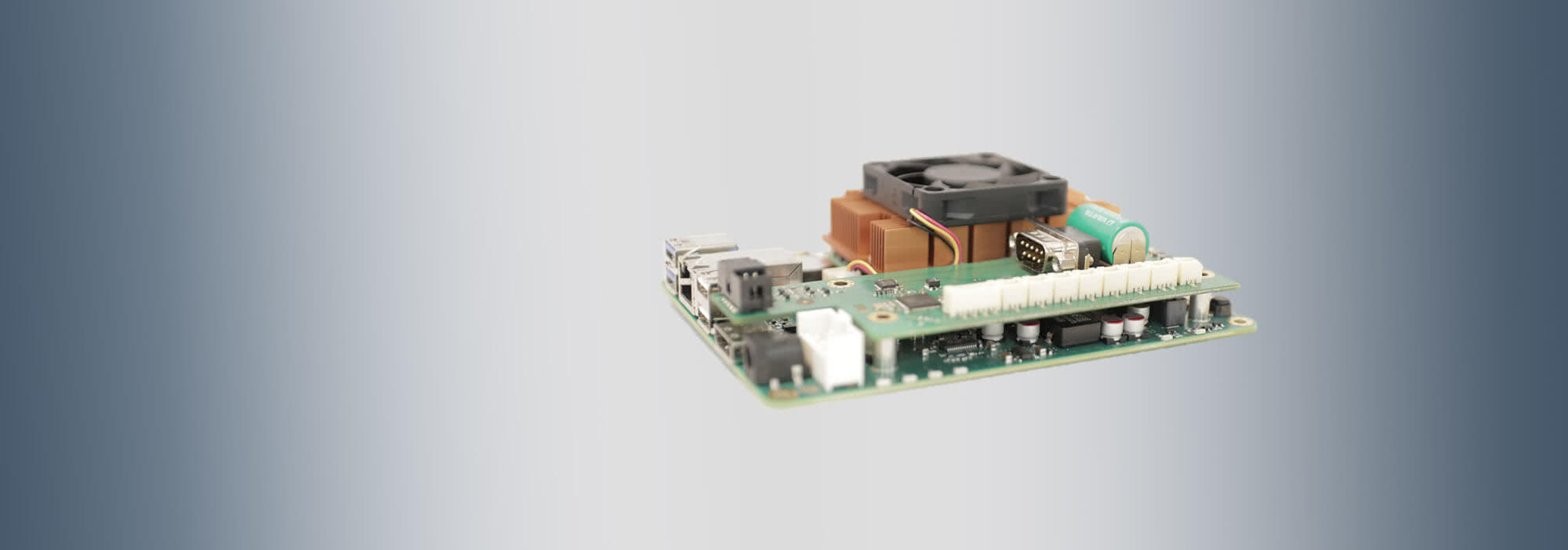

Za uporabo v svojih igralnih avtomatih je podjetje adp MERKUR razvilo »adp Mini-PC«, krmilno enoto, namenjeno posebej za področja z nizkimi zahtevami po zmogljivosti. Poudarek je pri tem na terminalskih rešitvah ali izdelkih na področju zaščite mladoletnih oseb. Uporabljeni standard SMARC omogoča prilagajanje zmogljivosti procesorja in s tem prilagajanje zahtevam.
Modularnost za prilagodljivost
Z razvojem svojega mini računalnika podjetje adp MERKUR v celoti sledi aktualnemu trendu modularizacije. Da bi namreč lahko prilagajali zmogljivost procesorja in obseg funkcij glede na področje uporabe, je bila potrebna modularna zasnova krmilne enote. Osnovo mini računalnika adp predstavlja nosilna plošča (nosilna plošča), ki jo je posebej razvil adp MERKUR in vključuje vse običajne računalniške vmesnike, kot so Display-Port, USB 3.0, USB 2.0 in Ethernet. S temi vmesniki nosilna plošča v ničemer ne zaostaja za industrijskim računalnikom, zato jo je mogoče v velikih količinah uporabljati na različnih mestih, ne da bi bilo treba vzdrževati različne variante opreme. Večfunkcijski vmesnik poleg tega omogoča razširitev funkcionalnosti s pomočjo vstavljivih modulov. Za ta namen razpolaga z različnimi visokohitrostnimi vmesniki, kot sta PCIe 3.0 in USB, ter različnimi vhodi/izhodi, UART-ji in ustreznimi obratovalnimi napetostmi. Uporablja se na primer pri razširitvah za brezžično omrežje (WLAN), vmesnikih za pomnilnik ali pri prilagajanju obstoječim kabelskim snopom.
Prilagodljivost in trajnost
Pred razvojem mini računalnika je podjetje adp MERKUR uporabljalo kupljene potrošniške računalnike. Ti so bili namreč zelo omejeni glede življenjske dobe in prilagodljivosti, zato je bil lastni razvoj nujno potreben. Z mini računalnikom adp je bilo poleg tega mogoče zagotoviti, da je bil individualno prilagojen zahtevam podjetja adp MERKUR. Posebna prednost nove rešitve je njena trajnost: vrnjene naprave ni treba odstraniti, ampak jih je mogoče ponovno uporabiti v drugih aplikacijah.
To pravi adp Merkur
„Sodelovanje je bilo vedno hitro, neposredno in konstruktivno. Neposredna podpora omogoča učinkovit razvoj oziroma reševanje problemov.“
– Daniel Marsch, vodja razvojne ekipe pri adp MERKUR –
– Daniel Marsch, vodja razvojne ekipe pri adp MERKUR –
Zahteve za konektor

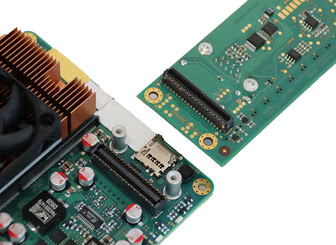

Vendar pa prilagodljivost in ponovna uporabnost postavljata posebne zahteve za konektor (konektor), ki naj bi povezal nosilno ploščo (nosilna plošča) in vstavljivi modul. Pogoj je bila primernost za visokohitrostne aplikacije, pri katerih se pojavljajo hitrosti prenosa podatkov 16 Gbit/s in več. Zaradi zamenjave modulov mora biti konektor (konektor) tudi posebej trpežen, da kljub večkratnemu vstavljanju vedno zagotavlja zanesljivo povezavo brez izpadov. Poleg tega je bilo za podjetje adp MERKUR odločilno, da se konektor lahko spajka tudi na spodnji strani tiskanega vezja in se med tako imenovanim spajkanjem nad glavo, torej med postopkom reflow spajkanja, ne loči od njega. Pomemben vidik je bila tudi zaščita pred zasukom konektora konektor med vstavljanjem, da se zagotovi zanesljiva povezava in prepreči poškodba konektor že med namestitvijo.
Rešitev: Zero8

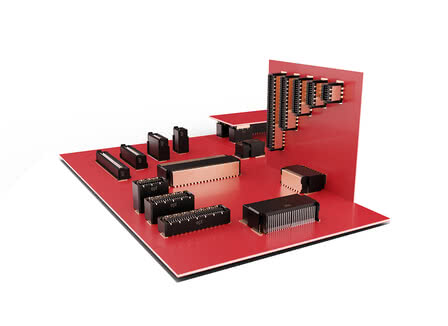

Hitrost prenosa podatkov, robustnost, kakovost in zaščita pred zasukom – zahteve, ki jih izpolnjuje konektor Zero8. Velja za vsestranskega med ept-konektorji, saj poleg svojih visokohitrostnih lastnosti in robustnosti ponuja tudi najrazličnejše variante: tako je lahko podjetje adp MERKUR izbiralo med kotnimi, ravnimi, oklopljenimi in neoklopljenimi konektorji z različnimi vgradnimi višinami in številom polov. Končno so se odločili za ravni, 80-polni konektor Zero8, ki je omogočil »mezaninska povezava« z razmakom med razdalja med ploščami 10,5 do 12 mm. Dodatno oklapljanje je zagotovilo optimalno elektromagnetna združljivost in s tem nemoten pretok signala.
Več informacij o izdelku najdete tukaj:
Zero8 »
Več informacij o izdelku najdete tukaj:
Zero8 »
Zanesljivi partnerji
Odločitev za nakup konektor podjetja ept je bila za adp MERKUR povsem samoumevna: obe podjetji že vrsto let vzdržujeta zelo zaupanja vredno sodelovanje. Tako se je model Zero8 podjetja ept že zgodaj uvrstil v ožji izbor. Odločilno pa je bilo zagotovilo podjetja ept, da konektor tudi pri vstavljanju s glavo navzgor ne bo padel s tiskanega vezja: »Tega zagotovila ne dobiš od NOBENEGA drugega proizvajalca – vzorno!«, meni tudi Daniel Marsch, vodja ekipe v oddelku za razvoj pri podjetju adp MERKUR.
Drugi projekti
Takšne obveznosti in osebna skrb za stranke so pripeljale do tega, da je podjetje adp MERKUR poleg adp Mini-PC-ja z družbo ept uresničilo še druge projekte. Tako je bil Zero8 ponovno uporabljen: za priključitev nadzorne plošče igralnega avtomata »Zonic« na preostali kabelski snop so iskali zanesljivo rešitev za priključitev. Zaradi pozitivnih izkušenj z družbo ept in njenim Zero8 pa iskanje ni trajalo dolgo.
