z največjo prilagodljivostjo!
Odkrijte 5 supermočih družine izdelkov Zero8
Že od zdaj lahko uživate v najvišji učinkovitosti, zanesljivosti stika, zaščiti signala, hitrosti in trdnosti.
Družina izdelkov Zero8 podjetja ept je bila razvita posebej za zahtevne industrijske aplikacije in ponuja najvišjo stopnjo prilagodljivosti: oblike, višino zlaganja in število polov lahko individualno prilagodite svojim zahtevam. Vtičnice in vtiči so na voljo v izvedbah z nizkim (low-profile), srednjim (mid-profile) in visokim (high-profile) profilom, tako v ravni kot v kotni izvedbi. Vtič je na voljo tudi v izvedbi x-high-profile, tako da lahko konektor Zero8 zaradi različnih višin omogoča razmike med tiskanimi vezji med 6 in 21 mm. Pri tem lahko zahtevate spremenljivo število polov med 12 in 80.
A to še ni vse. Tudi pri oklopu imate izbiro. Obe strani para konektorjev z oklopom ali brez njega? Ali morda le ena stran z oklopom? Odločitev je vaša – vsi konektorji Zero8 so v vsakem primeru medsebojno združljivi in jih je mogoče prosto kombinirati, ne glede na to, ali imajo oklop ali ne.
A to še ni vse. Tudi pri oklopu imate izbiro. Obe strani para konektorjev z oklopom ali brez njega? Ali morda le ena stran z oklopom? Odločitev je vaša – vsi konektorji Zero8 so v vsakem primeru medsebojno združljivi in jih je mogoče prosto kombinirati, ne glede na to, ali imajo oklop ali ne.
Robustna, dvostranska priključna tehnologija ScaleX kljubuje zahtevnim pogojem v industrijskih aplikacijah in zagotavlja zanesljiv stik tudi ob mehanskih obremenitvah, kot sta udarci in vibracije. Poleg tega v vstavljenem stanju v vseh smereh kompenzira tolerance na strani naprave. Z EMV-zaščito so signali v industrijskem okolju popolnoma zaščiteni pred zunanjimi vplivi, materialne lastnosti pa zagotavljajo hitrost prenosa podatkov do 16 Gbit/s. Poleg tega je podjetje ept razmislilo še korak naprej, saj je bila geometrija vtiča zasnovana tako, da se kontakti ne morejo poškodovati niti ob napačni uporabi.
Supermoč: UČINKOVITOST
Prihranek prostora zaradi mreže 0,8 mm
Vsi konektorji Zero8 imajo medsebojni razmik kontaktov v prostorsko varčnem razmiku 0,8 mm, da zavzamejo čim manj prostora na tiskanem vezju. Kljub majhnemu razmiku se kontakti med seboj povezujejo na gladki površini in ne na grobi izrezani rob. To zagotavlja znatno večjo odpornost kontaktov proti obrabi, npr. pri mikro premikih.
Spremenljivi kontakti od 12 do 80
Zero8 je na voljo z 12, 20, 32, 52 ali 80 kontakti, kar zagotavlja največjo možno prilagodljivost pri vaši uporabi. Konektor je dvovrstni, npr. pri 12-polnem konektorju je v eni vrsti 6 kontaktov. Po potrebi je mogoče izdelati tudi različice s posebnim številom polov, na primer za večje zračne in plazilne razdalje.
Na voljo v oklopljeni in neoklopljeni izvedbi
Tudi pri oklopu imate izbiro! Oklop na obeh straneh para konektorjev ali brez? Ali morda oklop le na eni strani? Odločitev je vaša – vsi konektorji Zero8 so v vsakem primeru medsebojno združljivi in jih je mogoče prosto kombinirati, ne glede na to, ali so oklopljeni ali ne. Pri oklopljenih izvedbah so spajkalni priključki kontaktov pod konektorjem, medtem ko so pri neoklopljenih izvedbah na straneh, da se v procesu obdelave omogoči AOI-preverjanje.

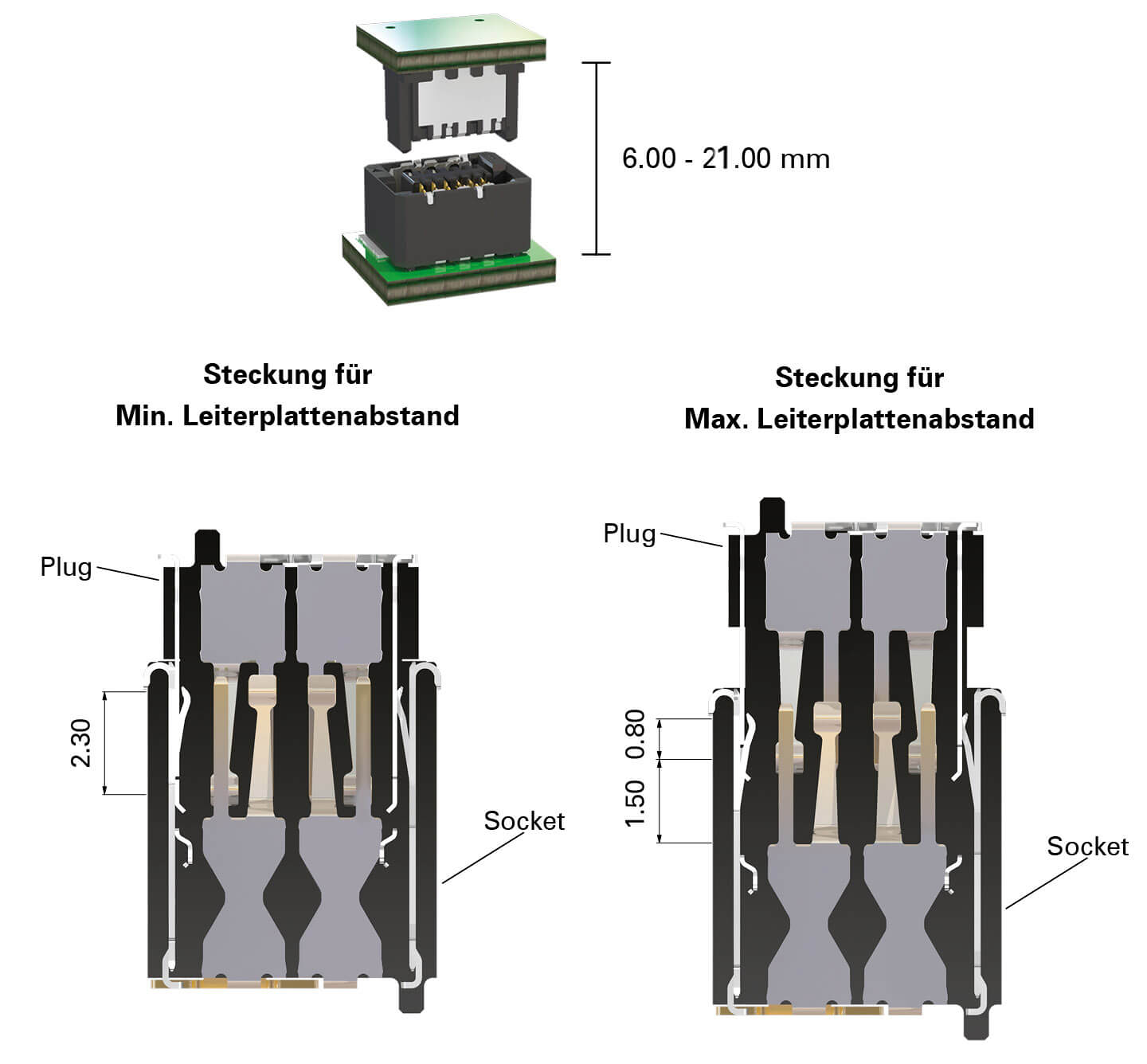

Višina skladov od 6 do 21 mm
Z ravnimi izvedbami low, mid in high je mogoče doseči razmike med tiskanimi vezji v kateri koli velikosti od 6 do 21 mm. Z vstavljanjem do konca se doseže najmanjši možni razmik med tiskanimi vezji. Vtič in vtičnico je mogoče vstaviti s spremenljivo globino v območju 1,5 mm, da se doseže največji možni razmik med tiskanimi vezji. Preostalih 0,8 mm zagotavlja varen stik (zaščita pred preglobokim vstavljanjem).
Kotne izvedbe za uporabo v kotih od 90° do 180°
Zahvaljujoč kotni obliki v kombinaciji s pravokotno obliko je mogoče tiskane vezje razporediti pod kotom 90° drug do drugega, npr. za backplane s hčerinskimi karticami. Kombinacija dveh kotnih oblik omogoča razporeditev dveh tiskanih vezij drugega ob drugem pod kotom 180 stopinj. Vse to je na voljo v oklopljeni ali neoklopljeni izvedbi ter v različicah s 12, 20, 32, 52 ali 80 kontakti za največjo možno prilagodljivost pri vaši uporabi.
Razvijajte svoje rešitve z največjo učinkovitostjo. Zero8 s svojimi funkcijami poskrbi, da boste hitreje dosegli svoj cilj in pri tem izkoristili ogromno raznolikost izvedb. Na voljo so tudi ukrivljene izvedbe za 90°- in 180°-uporabe.
Brezplačna bela knjiga o visokih hitrostih in EMC »
Zahtevajte brezplačno škatlo z vzorci »
Dodatne informacije najdete tukaj.
Brezplačna bela knjiga o visokih hitrostih in EMC »
Zahtevajte brezplačno škatlo z vzorci »
Dodatne informacije najdete tukaj.
Supermoč: ZANESLJIVOST

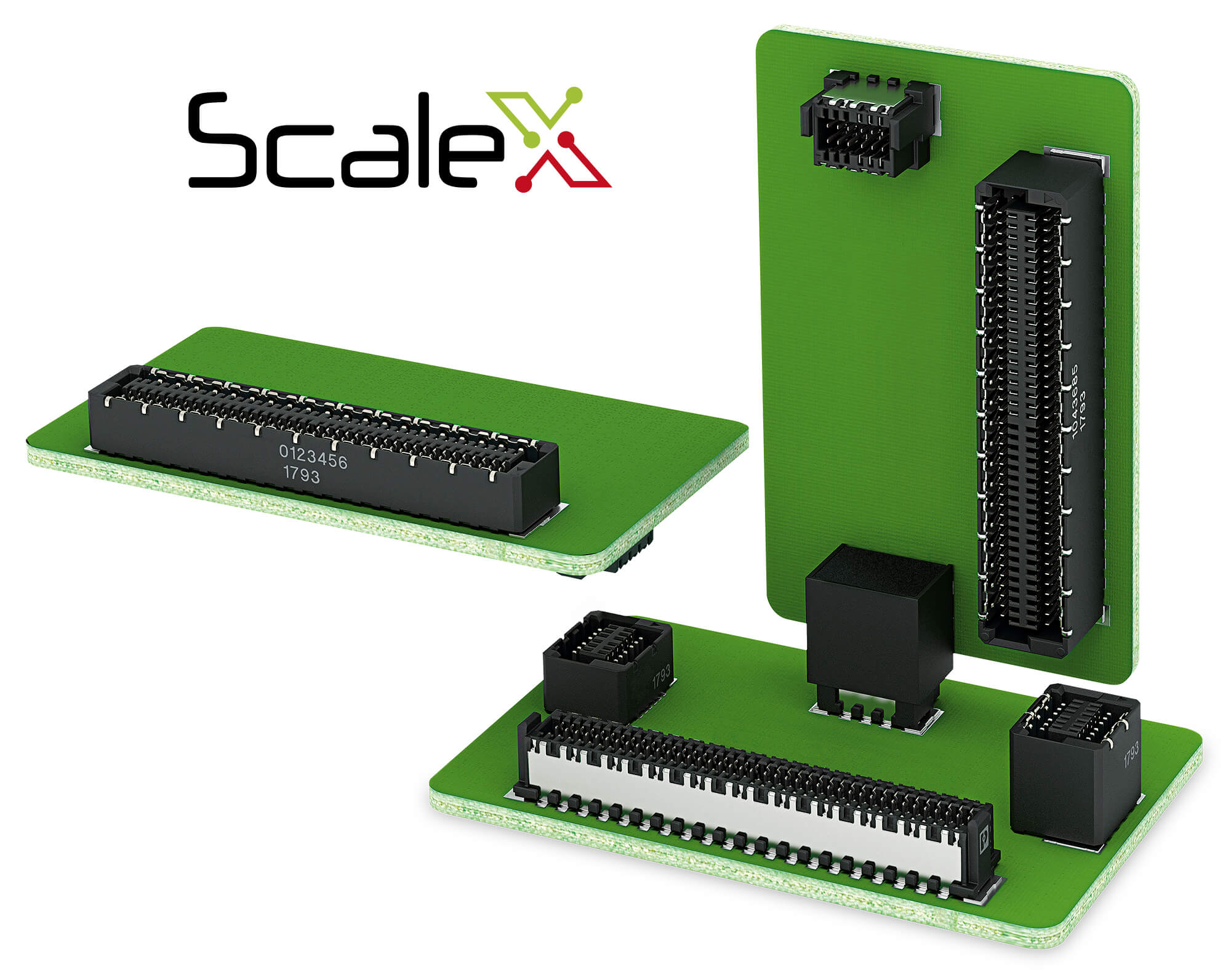

Inovativen kontaktni sistem ScaleX
ScaleX – ta blagovna znamka predstavlja robustno kontaktno tehnologijo v prilagodljivem sistemu konektorjev. Razvita je bila posebej z namenom, da združi visoko mehansko robustnost in izjemne visokofrekvenčne lastnosti. Ta združljivost je edinstvena v svetu konektorjev za tiskane vezje.
Dve kontaktni površini na vsak pin
Vsak par kontaktov je sestavljen iz dveh nožnih in dveh vzmetnih kontaktov. Ta redundanta ne zagotavlja le najvišje zanesljivosti stika, zlasti v zahtevnih okoljih, kot sta udarci in vibracije, temveč tudi izjemno dolgo življenjsko dobo in zanesljivost v vaši aplikaciji. Poleg tega so vsi kontakti izvedeni na gladki strani kontaktnih površin in ne na grobi izrezani rob, kot je to značilno za mnoge druge miniaturizirane konektorje.
Odporen proti udarcem in vibracijam
Redundantna zasnova vseh kontaktov ter stik le na gladkih, valjanih površinah zagotavljata izjemno visoko odpornost proti udarcem in vibracijam. Konektorji Zero8 so bili podvrženi temeljitemu testiranju in certifikaciji v skladu s standardom IEC 60512. Z veseljem vam bomo posredovali naše podrobne testne poročila.
Visoka varnost pred preklopom
Vsak vstavljen par kontaktov vtičnice in vtiča ima območje prekrivanja najmanj 0,8 mm, kar ustreza razdalji od točke stika do konice kontakta, torej točke, na kateri stik ne bi več obstajal. To območje prekrivanja najmanj 0,8 mm zagotavlja ustrezno visoko izravnavo toleranc in s tem največjo varnost v vsaki uporabi. Pri vstavljanju vtiča v vtičnico do konca se območje prekrivanja poveča na do 2,3 mm na par kontaktov.
Zmogljivost najmanj 500 vstavnih ciklov
Kontakti modela Zero8 so zasnovani tako, da zagotavljajo zanesljivo stik tudi po 500 vklopnih ciklih, celo ob vplivu temperaturnih ciklov in škodljivih plinov. Čeprav se kontakti med seboj ne priključijo 500-krat, vklopni cikli predstavljajo ustrezno merilo za oceno, v kolikšni meri ostanejo konektorji delovni ob večkratnih temperaturnih ciklih oziroma vibracijah („fretting corrosion“).
Tudi to vas bo navdušilo – družina priključkov Zero8 prepriča z inovativno tehnologijo ScaleX. Robustna in dvostranska je odporna na zahtevne pogoje v industrijskih aplikacijah ter zagotavlja zanesljiv stik. In to celo v ekstremnih okoljskih pogojih ter ob mehanskih obremenitvah, kot so udarci in vibracije.
Brezplačna bela knjiga o robustnosti »
Zahtevajte brezplačno škatlo z vzorci »
Več informacij najdete tukaj.
Brezplačna bela knjiga o robustnosti »
Zahtevajte brezplačno škatlo z vzorci »
Več informacij najdete tukaj.

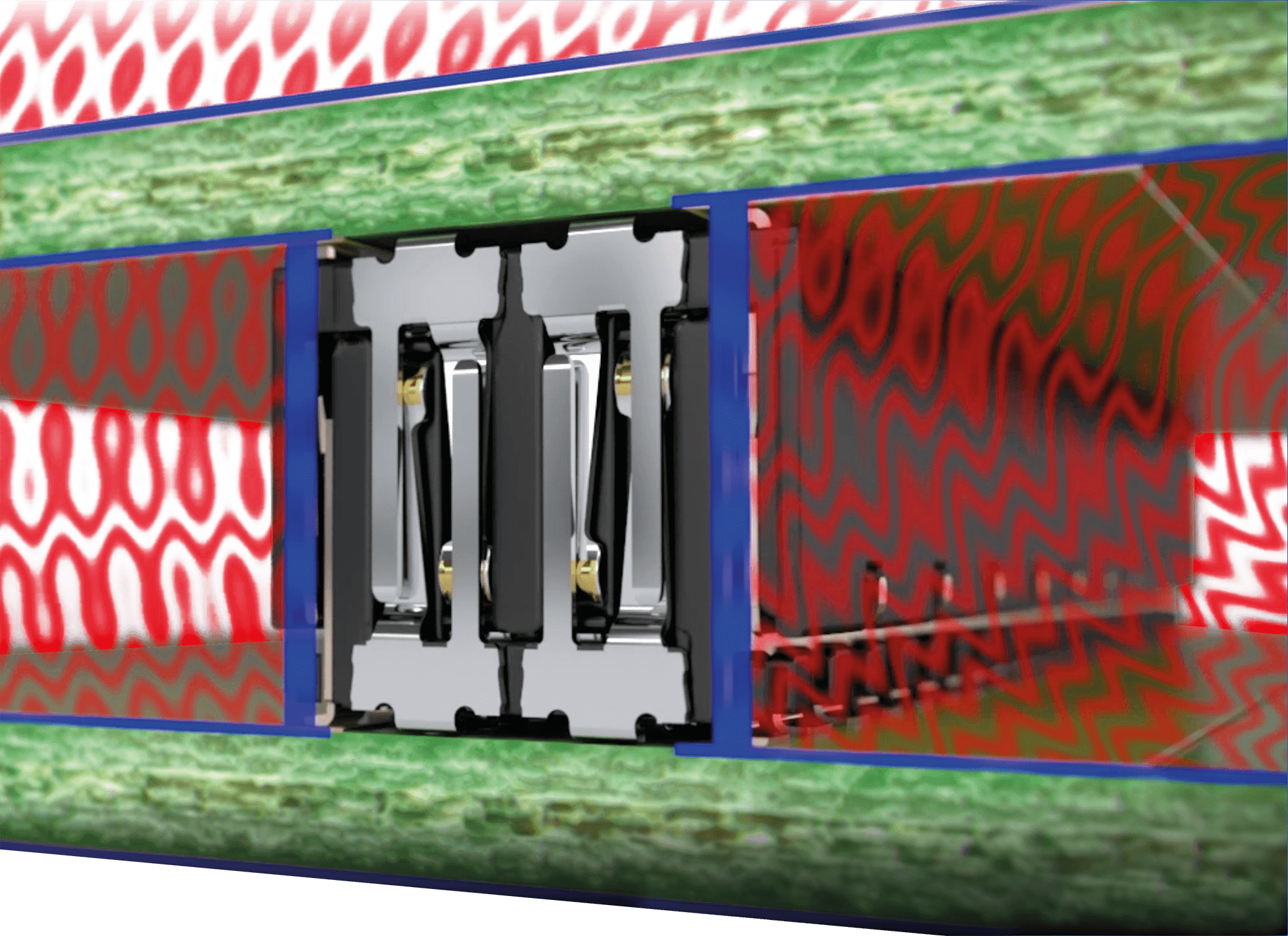

Supermoč: ZAŠČITA PRED SIGNALI
Na novo razvit koncept elektromagnetnega ščitjenja
Pri razvoju modela Zero8 je bil posvečen poseben poudarek dvostranskemu oklopu. Ta zagotavlja nemoten prenos podatkov, kar je nujno za številne aplikacije, na primer za Industrijo 4.0 ali IoT. Uporabljeni oklopni material je posebej primeren za visoke zahteve glede elektromagnetne združljivosti.
Optimalno odvajanje motilnih tokov
Zaščitne plošče so obsežne in imajo le malo prekinitev, kar zagotavlja največjo možno zaščito. Poleg tega veliko število stičnih točk med zaščitno ploščo in tiskano vezje omogoča optimalno odvod motilnih tokov. Na primer, pri 20-pinskem konektorju ima zaščitna plošča na dolžini 8 mm skupaj 5 spajkalnih priključkov za tiskano vezje.
Povezovalna induktivnost največ 10 pikohenrijev
V podrobnih testih, izvedenih v specializiranem laboratoriju, so bili vplivi električne in magnetne poljske jakosti najprej simulirani, nato pa preverjeni s preskusi. Doseženi rezultati so izjemno dobri in so na voljo po potrebi. Eden od ključnih rezultatov meritev je bil, da je bilo s konektorji Zero8 mogoče doseči vezno induktivnost največ 10 pH.
Po želji tudi brez oklopa
Tudi pri oklopu imate izbiro! Naj bosta obe strani para konektorjev oklopljeni ali ne? Ali morda le ena stran? Odločitev je vaša – vsi konektorji Zero8 so v vsakem primeru medsebojno združljivi in jih je mogoče prosto kombinirati, ne glede na to, ali so oklopljeni ali ne. Pri oklopljenih izvedbah so spajkalni priključki kontaktov pod konektorjem, medtem ko so pri neoklopljenih izvedbah na straneh, da se v procesu obdelave omogoči AOI-preverjanje.
Na novo razvit koncept dvostranskega oklopljenja konektorjev Zero8 vam zagotavlja motnjo prost prenos podatkov z visoko hitrostjo v industrijskem okolju. Uporabljeni material za oklop je posebej primeren za komponente z visokimi zahtevami glede elektromagnetne združljivosti in zagotavlja induktivnost sklopitve največ 10 pikohenrijev za konektor.
Brezplačna bela knjiga o visokih hitrostih in elektromagnetni združljivosti »
Zahtevajte brezplačno škatlo z vzorci »
Dodatne informacije najdete tukaj.
Brezplačna bela knjiga o visokih hitrostih in elektromagnetni združljivosti »
Zahtevajte brezplačno škatlo z vzorci »
Dodatne informacije najdete tukaj.
Supermoč: HITROST
Primerno za PCIe 4.0 in industrijski Ethernet
Konektorji Zero8 izpolnjujejo zahteve specifikacij PCI Express Gen. 4 in Industrial Ethernet, kot jih zahtevajo številne aplikacije, npr. za Industrijo 4.0 ali IoT. Poleg vstavnega dušenja konektorji Zero8 kažejo zelo dobre lastnosti tudi glede povratnega dušenja in presluha.
Prenos visokofrekvenčnega signala 16 Gbit/s +
Konektorji Zero8 so idealni za aplikacije s hitrostjo prenosa podatkov do 16 Gbit/s. Zaradi odličnih lastnosti v zvezi z vstavnim dušenjem se Zero8 lahko uporablja celo za aplikacije do 25 Gbit/s. Ta izjemna primernost se združuje z izredno robustnim in odpornim kontaktnim sistemom za zahtevna okolja, kot so udarci, vibracije ali škodljivi plini. Ta kombinacija je edinstvena.
Dodatna zaščita signala z oklopom

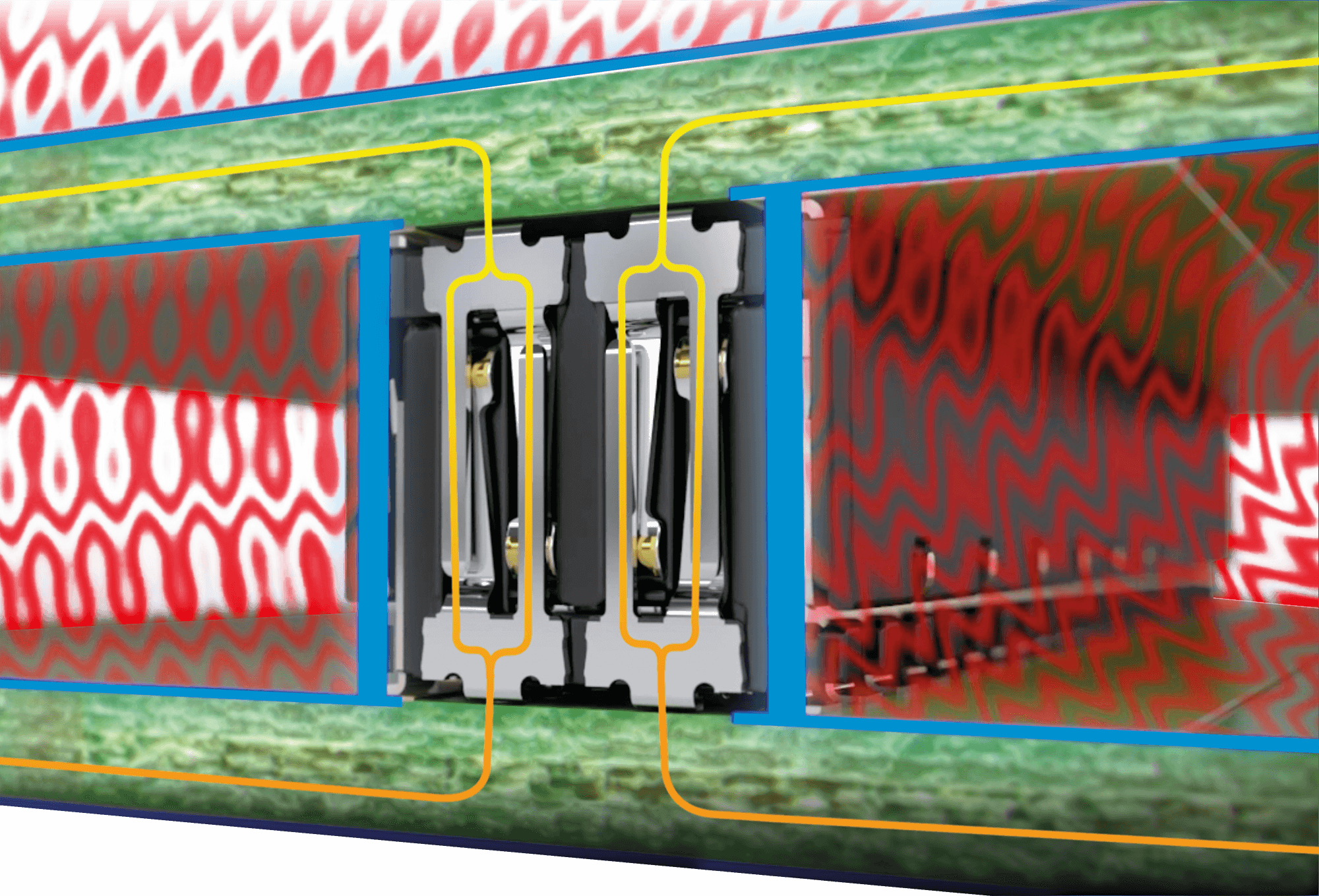

Koncept oklopa na obeh straneh zagotavlja nemoten prenos podatkov z visoko hitrostjo v industrijskem okolju. Motilne tokove zanesljivo odvaja prek večkratnih stikov na obeh tiskanih vezjih. Koncept oklopa na eni strani ščiti konektor pred elektromagnetnimi motnjami (kot odvodnik motenj), na drugi strani pa tudi sosednje komponente, če konektor deluje kot vir motenj.
Na voljo so modeli SI
Zero8 je bil glede na svoje visokofrekvenčne lastnosti najprej podrobno simuliran, nato pa preizkušen v testnih poskusih. Na voljo so zanesljiva poročila o testiranju ter SI-modeli za simulacije v vaši aplikaciji.
HighSpeed je čarobna formula družine izdelkov Zero8 podjetja ept. Simulacije s sistemom priključkov Zero8 pri hitrosti 16 Gbit/s kažejo odlično integriteto signala in so zato kot nalašč za PCIe 4.0 in Industrial Ethernet. S-parametre vam z veseljem posredujemo za simulacije vaših aplikacij.
Brezplačna bela knjiga o visokih hitrostih in elektromagnetni združljivosti (EMC) »
Zahtevajte brezplačno vzorčno škatlo »
Dodatne informacije najdete tukaj.
Brezplačna bela knjiga o visokih hitrostih in elektromagnetni združljivosti (EMC) »
Zahtevajte brezplačno vzorčno škatlo »
Dodatne informacije najdete tukaj.
Supermoč: ODPORNOST
Zaščita vseh stikov
Zero8 je zasnovan tako, da se stiki ne poškodujejo niti ob napačni uporabi. Stiki so skriti v izolacijskem ohišju in so tako optimalno zaščiteni pred morebitnimi mehanskimi vplivi, kot je na primer dotik. To zagotavlja največjo možno varnost za vašo uporabo.
Zaščita pred zavrtanjem med vstavljanjem
Polarizacija, vgrajena v izolacijsko ohišje, preprečuje napačno priključitev zaradi zasuka konektorjev. To pomeni, da se vtič in vtičnica lahko priključita le, če sta usmerjena v določeno smer. Poleg tega izraziti vodilni elementi v izolacijskem ohišju omogočajo varno priključitev.
Mehansko razbremenitev z dvema zapiralkama
Na tiskano vezje sta pripajena dva Board Locka na vsak konektor, ki zagotavljata mehansko razbremenitev signalnih kontaktov. S tem se prepreči, da bi se signalni kontakti odtrgali od spajkanega mesta ob ločevanju vtiča in vtičnice.
Izravnava zamika do 0,7 mm pri namestitvi
Vhodni nakloni na robu izolacijskega telesa omogočajo, da vtič in vtičnica med vstavljanjem izravnata odmik do 0,7 mm. Nožni in vzmetni kontakti se med vstavljanjem med seboj poravnajo tako, da se zagotovi zanesljiv stik med kontakti in prepreči t. i. »vstavljanje v napačno smer«.
Visoka kompenzacija odstopanj med delovanjem
V vstavljenem stanju lahko vtičnica in vtič dopuščata medsebojni premik do 0,4 mm. To omogoča veliko svobode pri upoštevanju toleranc v vaših aplikacijah. Poleg tega omogoča namestitev več parov konektorjev na eni tiskani vezni plošči, ne da bi pri tem prišlo do izgube zanesljivosti stika.
Če vse vrhunske lastnosti dopolnjuje še izjemna robustnost, potem gre za Zero8 podjetja ept. Naj gre za pametno zaščito pred zasukom pri vstavljanju ali za kompenzacijo zamika do 0,7 mm pri namestitvi – Zero8 izpolni vse, kar obljublja.
Brezplačna bela knjiga o robustnosti »
Zahtevajte brezplačno vzorčno škatlo »
Dodatne informacije najdete tukaj.
Brezplačna bela knjiga o robustnosti »
Zahtevajte brezplačno vzorčno škatlo »
Dodatne informacije najdete tukaj.
