Povezovalniki med ploščami za industrijske senzorje in kamerne sisteme
Miniaturizacija, visokohitrostni prenos podatkov in robustnost: sodobni trendi v industrijski avtomatizaciji postavljajo vse večje zahteve senzorjem in kameram ter njihovim vgrajenim komponentam. Pri izbiri ustreznega konektorja je zato treba upoštevati različna merila, odvisno od področja uporabe.
Najnovejši trendi na področju senzorske in kamere tehnologije
Naraščajoči trend modularizacije in tema Industrija 4.0 pomembno vplivata na sodobno senzorsko in kamerno tehnologijo. Senzorji so danes večinoma modularno zasnovani, da se prihranijo stroški pri razvoju in izvedbi izdelka. Ohišja so pri tem standardizirana, funkcionalnost senzorja pa določa elektronika. S pomočjo pravokotnih ali mezaninskih povezav je mogoče prilagodljivo kombinirati različne tiskane vezje (sl. 1). Standardizirana tip uporabniku ponuja prednosti zaradi enotnega ravnanja pri montaži, zagonu in uporabi senzorja.
Poleg tega senzorji in kamerne sisteme za industrijsko avtomatizacijo postajajo vedno pametnejši. Zato so poleg samega zajemanja merilnih vrednosti v naprave ustrezno integrirane tudi dodatne funkcije:
Poleg tega senzorji in kamerne sisteme za industrijsko avtomatizacijo postajajo vedno pametnejši. Zato so poleg samega zajemanja merilnih vrednosti v naprave ustrezno integrirane tudi dodatne funkcije:
- Razširjene diagnostične funkcije za spremljanje življenjske dobe senzorjev in odkrivanje napak
- Nastavitev parametrov senzorja
- Daljinsko vzdrževanje
- Komunikacija med senzorjem in oblakom ter integracija funkcionalnosti Bus ali IO-Link
Zahteve za sodobne senzorje in kamere
V skladu s temi trendi morajo današnji senzorji in kamerne sisteme izpolnjevati določene zahteve, ki se v naslednjem koraku seveda odražajo tudi na vgradnih konektor:
- Visoka stopnja
- miniaturizacije Zanesljiv prenos
- pri visokih hitrostih Dobra elektromagnetna združljivost (EMC)
- Zaščita pred neugodnimi vremenskimi razmerami
- Izrazita robustnost
Brezplačna bela knjiga o senzorski tehnologiji
Za več podrobnosti o zahtevah, ki veljajo za sodobne senzorje in kamerne sisteme, ter o izbiri ustreznega konektorja vam z veseljem pošljemo naš brezplačen tehnični dokument:
Izbira pravega konektorja
Zlasti senzorji in kamerne sisteme, ki se uporabljajo v neposredni bližini strojev, so izpostavljeni izjemno zahtevnim okoljskim vplivom. Z zalivzalivanje je sicer mogoče elektroniko zaščititi pred temi zunanjimi vplivi, vendar je za to potrebna tudi ustrezna rešitev priključkov, združljiva z zalivanjem. Za običajne konektor to pogosto problem, saj je treba predvsem občutljiv območje spajanja zaščititi pred zalivna masa, pogosto uporabljena tehnologija vzmetno-nožnih kontaktov pa ne zagotavlja potrebne stopnje stopnja zaščite IP za te materiale.

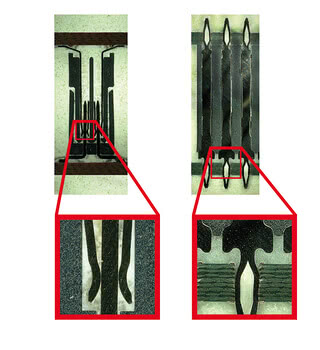

Da bi kljub temu zagotovili potrebno zanesljivost delovanja, je smiselno izbrati enodelno priključno rešitev, torej konektor, ki ne potrebuje običajnega območje spajanja. To omogoča trajno in robustno priključno rešitev, pri kateri je vdor zalivna masa v stično območje izključen (sl. 2).
Za področja uporabe, ki postavljajo posebne zahteve glede robustnosti konektora, se priporoča tudi milijardokrat preizkušena povezava tiskanih vezij z obojestranskimi konami vtiskanja. Z enim samim komponentom se vzpostavi tako mehanska kot električna povezava. Tako se lahko izognejo tudi zahtevnim spajkalnim delom ali dragim kabelskim rešitvam in s tem dosežejo prihranke pri stroških do 50 odstotkov. Zaradi odprave območja spajanja v kombinaciji s tehnologijo vtiskovanja (tehnologija press-fit) lahko vtični konektor (konektor) prenese tudi udarne obremenitve od 50 do 200 g brez prekinitve stika (prekinitev kontakta).
Da bi kljub temu zagotovili potrebno zanesljivost delovanja, je smiselno izbrati enodelno priključno rešitev, torej konektor, ki ne potrebuje običajnega območje spajanja. To omogoča trajno in robustno priključno rešitev, pri kateri je vdor zalivna masa v stično območje izključen (sl. 2).
Za področja uporabe, ki postavljajo posebne zahteve glede robustnosti konektora, se priporoča tudi milijardokrat preizkušena povezava tiskanih vezij z obojestranskimi konami vtiskanja. Z enim samim komponentom se vzpostavi tako mehanska kot električna povezava. Tako se lahko izognejo tudi zahtevnim spajkalnim delom ali dragim kabelskim rešitvam in s tem dosežejo prihranke pri stroških do 50 odstotkov. Zaradi odprave območja spajanja v kombinaciji s tehnologijo vtiskovanja (tehnologija press-fit) lahko vtični konektor (konektor) prenese tudi udarne obremenitve od 50 do 200 g brez prekinitve stika (prekinitev kontakta).
Webinarji po meri
Potrebujete podrobne informacije o izbiri ustrezne tehnologije povezovanja glede na vaše zahteve?
V tem primeru se z nami dogovorite za brezplačen spletni seminar. Predstavili vam bomo različne
tehnologije povezovanja s konektorji in vam poleg podrobnih informacij ponudili tudi koristne nasvete iz prakse.
V tem primeru se z nami dogovorite za brezplačen spletni seminar. Predstavili vam bomo različne
tehnologije povezovanja s konektorji in vam poleg podrobnih informacij ponudili tudi koristne nasvete iz prakse.
Primerni konektor za senzorske in kamerne sisteme
flexilinkb-t-b
Naš konektor flexilinkb-t-b natančno izpolnjuje te zahteve glede robustnosti in zanesljivosti ter je na voljo tudi v preizkušeni tehnologija press-fit.
Več informacij o izdelku najdete tukaj:
Flexilink »
Naš konektor flexilinkb-t-b natančno izpolnjuje te zahteve glede robustnosti in zanesljivosti ter je na voljo tudi v preizkušeni tehnologija press-fit.
Več informacij o izdelku najdete tukaj:
Flexilink »
Senzorji, pa tudi kamerne sisteme, pa postajajo ob vse večji zmogljivosti vedno bolj kompaktni. Tu sta zahtevani visoka hitrost in miniaturizacija. Za visoko zmogljive, miniaturizirane aplikacije so primerne predvsem rešitve v prostorsko varčni SMT-tehniki z raster od 0,5 do 0,8 mm.
Colibri

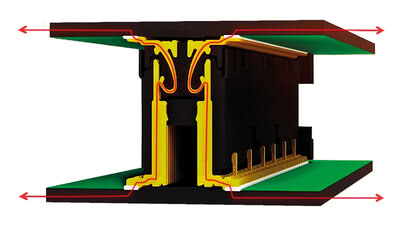

– priključek za tiskane plošče (konektor za tiskano vezje) Colibri s svojo za visoke hitrosti optimizirano zasnovo kontaktov omogoča hiter in nemoten prenos signala od 10 Gbit/s naprej. Izbirno Schirmunge (oklapljanje) dodatno ščiti pred elektromagnetnimi vplivi.
Več informacij o izdelku najdete tukaj:
Colibri »
– priključek za tiskane plošče (konektor za tiskano vezje) Colibri s svojo za visoke hitrosti optimizirano zasnovo kontaktov omogoča hiter in nemoten prenos signala od 10 Gbit/s naprej. Izbirno Schirmunge (oklapljanje) dodatno ščiti pred elektromagnetnimi vplivi.
Več informacij o izdelku najdete tukaj:
Colibri »

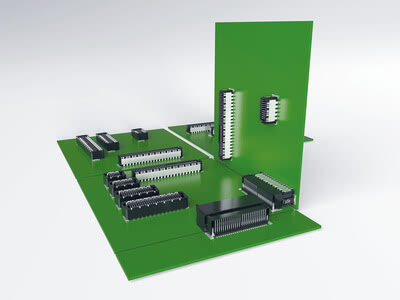

Pri pametnih senzorjih in kamernih sistemih so robustnost, visoka hitrost in dobra elektromagnetna združljivost (EMC) znane zahteve za konektor. Poleg tega je priporočljivo izbrati izdelek, ki zaradi svoje modularnosti ponuja raznolike možnosti uporabe. Če so vsi konektorji iz iste družine izdelkov medsebojno združljivi in jih je mogoče prosto kombinirati, se lahko preprečijo zamudni postopki odobritve, s čimer se prihrani čas in stroški. Visoka prilagodljivost omogoča razvijalcem, da različni tipi, višine zlaganja in število polov individualno prilagodijo svojim zahtevam. Poleg tega lahko izbirajo med oklopljenimi in neoklopljenimi ter kotnimi in ravnimi konektorji.
Zero8
SMT-konektor za tiskano vezje serije Zero8 zanesljivo povezujejo tiskane plošče s hitrostjo prenosa podatkov do 16 Gbit/s in izpolnjujejo vse zgoraj navedene zahteve.
Več informacij o izdelku najdete tukaj:
Zero8 »
SMT-konektor za tiskano vezje serije Zero8 zanesljivo povezujejo tiskane plošče s hitrostjo prenosa podatkov do 16 Gbit/s in izpolnjujejo vse zgoraj navedene zahteve.
Več informacij o izdelku najdete tukaj:
Zero8 »
