Kako se lahko obdelujejo konektorji EC.8 z neposrednim priključkom?
Konektorji za neposredno vstavljanje se izdelujejo s tehnologijo površinske montaže (SMT). Spajkanje poteka neposredno na tiskanem vezju.
Konektorji s številom izvodov od 20 do 140 se dobavljajo v standardni embalaži »tape and reel«, kar omogoča popolnoma avtomatsko obdelavo s sistemom »pick-and-place«.
Števila polj od 160 do 200 so standardno pakirana v pladnju, na zahtevo pa je mogoča tudi embalaža Tape and Reel. Ta pa uporablja širši trak, ki je manj razširjen.
Po katerih specifikacijah/na podlagi katerega načrta je treba izdelati vstavno kartico?

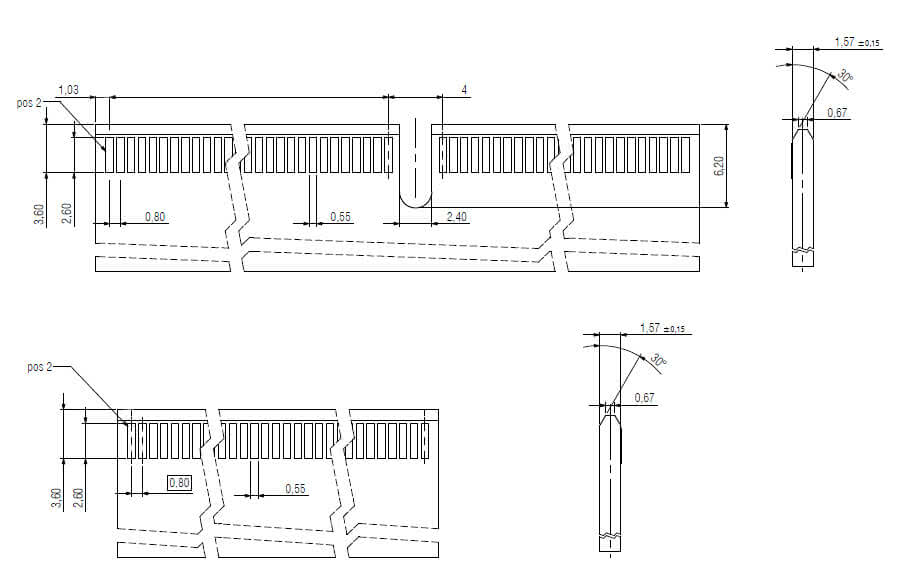

Za oblike robov in mere tiskanega vezja si oglejte spodnjo risbo. Za zlata kontaktna polja priporočamo trdo zlato. Za dodatne podrobnosti si oglejte risbo izdelka.
Zakaj bi bilo treba uporabiti sistem z neposrednimi konektorji?
S pomočjo enodelnih priključnih sistemov je mogoče doseči visoke hitrosti prenosa podatkov. V primerjavi z dvodelnimi priključnimi sistemi pri tem odpadejo negativni vplivi drugega konektorja na signal. To je predvsem posledica manjšega števila stičnih točk, manj sprememb preseka v vodniku in s tem povezanih manjših sprememb smeri signala.
Tako je mogoče doseči visoko zmogljivost tudi pri majhni površini. Poleg tega se v primerjavi z dvodelnimi priključnimi sistemi zmanjša prehodna upornost, kar ima za posledico povečano zmogljivost prenosa toka.
Ali je sistem priključkov EC.8 združljiv s splošno sprejetimi specifikacijami za hčerinske kartice?
Sistem konektorjev EC.8 podpira hčerinske kartice debeline 1,60 mm. Pri številu kontaktov 80 ali več je vgrajen tudi vodilo, ki preprečuje napačno vstavljanje. Pri 60-pinski različici se lahko to vodilo po želji izpusti.
Sistem konektorjev EC.8 ustreza splošnemu tržnemu standardu in je združljiv s pogostimi ploščami.
Za katere namene se uporabljajo direktni konektorji EC.8?
Zaradi svoje vsestranskosti se direktni konektorji EC.8 uporabljajo na najrazličnejše načine v številnih panogah. Na področju avtomatizacije in naprav IoT na primer izkoriščajo prednosti majhnega razmika med kontakti in visokih hitrosti prenosa podatkov.
Kakšen odmik dopuščajo direktni konektorji EC.8 pri vstavljanju hčerinske kartice?
Dovoljeno je odstopanje kota do 5° v vzdolžni in prečni smeri. Dovoljeno
je odstopanje 0,7 mm v navpični smeri in 0,6 mm vzporedno z vzdolžno osjo vtiča.
Katere hitrosti prenosa podatkov so na voljo?
Hitrost prenosa podatkov znaša 28 Gbit/s. Spodnji grafikon prikazuje potek vstavnega slabljenja v odvisnosti od frekvence.
Katere tokove je mogoče prenašati?
140-pinski konektor prenaša do 3,2 A pri okoljski temperaturi 20 °C. Za podrobnejše informacije nas lahko kontaktirate na sales@ept.de
Ali so konektorji EC.8 UL-priznani sestavni deli?
Da, EC.8-konektorji podjetja ept so v ZDA in Kanadi UL-priznani sestavni deli.
Ali so konektorji EC.8 skladni z direktivo RoHS?
RoHS (Restriction of the use of certain Hazardous Substances) je direktiva o omejevanju uporabe nekaterih nevarnih snovi v električnih in elektronskih napravah.
Potrjujemo, da so konektorji EC.8 podjetja ept v skladu z direktivo RoHS 2011/65/EU, kot je navedeno v potrdilu o skladnosti z RoHS. Več informacij najdete na strani RoHS & REACH
