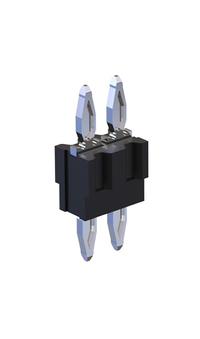

flexilink b-t-b, višina 5 mm Št. 990-52XNN050-110
Podobna slika
Vzporedno
Tehnologija stiskanja in prileganja
Napajanje
Robustni
- Višina 5 mm
- za dvofazni postopek vtiskovanja
- 1–3 vrste kontaktov
- Prihranek prostora in stroškov, nadomesti distančnike
- Koda artikla: X = število vrst, NN = število polov / vrsto
- Za vprašanja se obrnite na našo prodajno službo.
Tehnični podatki
Osnove
| Število stikov | 2–90 (največ 30 na vrsto) |
|---|---|
| Tehnologija povezovanja | Tehnologija stiskanja in prileganja |
| Razmik med tiskanimi vezji | 5 mm |
| Delovna temperatura | od -40 °C do +125 °C |
Material
| Izolacijsko telo | PBT |
|---|---|
| Vrednost CTI IEC 60112 | 250 |
| Kontaktni material | bakrova zlitina |
| Kontaktni premaz | Sn |
Mehanski
| Dimenzija mreže | 2,54 mm ali po meri |
|---|
Električni
| Delovni tok | največ 11 A pri 20 °C na pin (1x10-pinski, višina 15 mm) največ 7 A pri 20 °C na pin (2x10-pinski, višina 15 mm) največ 6 A pri 20 °C na pin (3x10-pinski, višina 15 mm) |
|---|---|
| Odpornost stika | <5 mΩ |
| Zračna in polžje razdalja | najmanj 0,44 mm / 0,57 mm (znotraj vrste) najmanj 1,94 / 2,07 mm (med vrstami) |
Obdelava
| Vgradnja | ročno / polavtomatsko / popolnoma avtomatsko |
|---|
Odobritve / skladnost
| Datoteka UL | E130314 |
|---|---|
| Okolje | V skladu z direktivo RoHS |
Specifikacija luknje
| Material | chem. Sn Leiterplatten |
|---|---|
| Nennloch | Ø 1.0 mm |
| A Leiterplattendicke | najmanj 1,4 mm |
| B Endloch | Ø 1.0 +0.09 / -0.06 mm |
| C Grundbohrung | 1.15 ±0.025 mm |
| D Cu Schicht | min. 25 µm |
| E Oberfläche | chem. Sn Schicht, max. 1.5 µm |
| F Restring | min. 0.1 mm |
| Material | Ni, Au Leiterplatten |
|---|---|
| Nennloch | Ø 1.0 mm |
| A Leiterplattendicke | najmanj 1,4 mm |
| B Endloch | Ø 1.0 +0.09 / -0.06 mm |
| C Grundbohrung | 1.15 ±0.025 mm |
| D Cu Schicht | min. 25 µm |
| E Oberfläche | Ni, Au Schicht, 0.05 - 0.2 µm Au über 2.5 - 5 µm Ni |
| F Restring | min. 0.1 mm |
| Material | rein Cu Leiterplatten |
|---|---|
| Nennloch | Ø 1.0 mm |
| A Leiterplattendicke | najmanj 1,4 mm |
| B Endloch | Ø 1.0 +0.09 / -0.06 mm |
| C Grundbohrung | 1.15 ±0.025 mm |
| D Cu Schicht | min. 25 µm |
| E Oberfläche | OSP, z.B. GLICOAT-SMD (F2) mit 0.12 - 0.15 µm |
| F Restring | min. 0.1 mm |
Struktura plasti v skladu z IEC 60352-5
Spremembe
Na zahtevo vam lahko zagotovimo tudi
- druge možnosti sestave
Pakiranje
Sipni material ali pladenj
