One27 konfekcija kablov, različica 120 Št. 404-62NN-LLL-120-1
Podobna slika
- Števila od 12 do 80
- prekrivanje kontaktov 1,5 mm
- AWG 30/7 raster ploščati kabel 0,635 mm z dolžino kabla po izbiri od 30 do 999 mm
- Konfekcija v tehniki vtiskovanja (tehnika IDC, IDC)
- Tip kabla TPE-S: od -55 °C do +125 °C (v mirovanju)
- barvna žica na a1
Kabel na ploščo
Visoka gostota
Risbe
Dodatne informacije
beschr_request
Tehnični podatki
Osnove
| Število stikov | 12 - 80 |
|---|---|
| Tehnologija povezovanja | SMT |
| Delovna temperatura | od -55 °C do +125 °C |
Material
| Izolacijsko telo | LCP, UL 94 V-0 (IDC-ženski konektor) TPE-ET S (kabel) |
|---|---|
| Vrednost CTI IEC 60112 | 175 (IDC-ženski konektor) |
| Kontaktni material | Bakrova zlitina (IDC-ženski konektor) pocinkani baker (kabel) |
| Kontaktni premaz | zlato na paladij-niklju na niklju (IDC-ženski konektor) |
| Območje povezave | kositer na niklju |
Mehanski
| Dimenzija mreže | 1,27 mm (IDC-ženski konektor) 0,635 mm (kabel) |
|---|---|
| Vstavna sila na stik | ≤ 0,5 N |
| Sila vlečenja na stik | ≥ 0,1 N |
| Življenjska doba IEC 60512-9-1 | stopnja zmogljivosti 1: 500 število ciklov vtikanja |
| Preseganje varnosti | 0,9 mm |
| Prekrivanje stikov | 1,5 mm |
| Sredinski odmik | ± 0,7 mm |
| Aksialni zamik v spojenem stanju (x/y) | ± 0,4 mm |
| Kotni zamik vzdolžne osi | ± 4° |
| Kotni zamik prečne osi | ± 2° |
Električni
| Delovni tok | 1,3 A pri 25 °C |
|---|---|
| Delovna napetost | 48 V |
| Preskusna napetost | >1000 V |
| Odpornost stika | Največ 354 Ω/km pri 20 °C (kabel) |
| Zračna in polžje razdalja | najmanj 0,4 mm |
Odobritve / skladnost
| Datoteka UL | E130314 in E493123 |
|---|---|
| Okolje | V skladu z direktivo RoHS |
Spremembe
Na zahtevo vam lahko zagotovimo tudi
- druge različice konfekcijskih izdelkov
Pakiranje
ESD vrečke
10

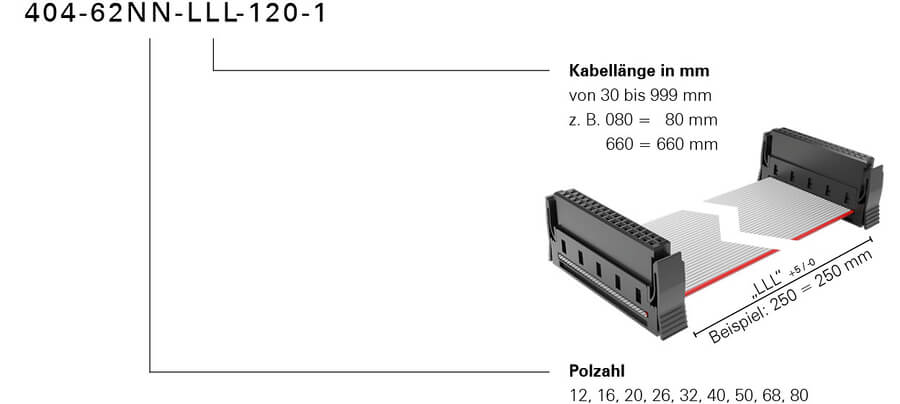

Koda naročila
