One27 Konfekcija kablov, različica 100 Št. 404-61NN-LLL-100-1
Podobna slika
Kabel na ploščo
Visoka gostota
- Števila od 12 do 80
- Prekrivanje kontaktov 1,5 mm
- Ploščati kabel AWG 30/7 z mrežnim vzorcem, premer 0,635 mm, z dolžino po izbiri od 30 do 999 mm
- Konfekcija s tehnologijo IDC (Insert-Draw-Clamp)
- Tip kabla PVC: od -30 °C do +105 °C (v mirovanju)
- barvna žica na a1
Tehnični podatki
Osnove
| Število stikov | 12–80 |
|---|---|
| Tehnologija povezovanja | SMT |
| Delovna temperatura | od -30 °C do +105 °C |
Material
| Izolacijsko telo | LCP, UL 94 V-0 |
|---|---|
| Vrednost CTI IEC 60112 | 175 |
| Kontaktni material | bakrova zlitina |
| Kontaktni premaz | Au prek PdNi prek Ni |
| Območje povezave | Sn nad Ni |
Mehanski
| Dimenzija mreže | 1,27 mm |
|---|---|
| Vstavna sila na stik | ≤ 0,5 N |
| Sila vlečenja na stik | ≥ 0,1 N |
| Življenjska doba IEC 60512-9-1 | Razred kakovosti 1: 500 vstavnih ciklov |
| Preseganje varnosti | 0,9 mm |
| Prekrivanje stikov | 1,5 mm |
| Sredinski odmik | ± 0,7 mm |
| Aksialni zamik v spojenem stanju (x/y) | ± 0,4 mm |
| Kotni zamik vzdolžne osi | ± 4° |
| Kotni zamik prečne osi | ± 2° |
Električni
| Delovni tok | 1,2 A pri 25 °C |
|---|---|
| Zračna in polžje razdalja | najmanj 0,4 mm |
Odobritve / skladnost
| Datoteka UL | E130314 |
|---|---|
| Okolje | V skladu z direktivo RoHS |
Spremembe
Na zahtevo vam lahko zagotovimo tudi
- druge različice konfekcijskih izdelkov
Pakiranje
ESD vrečke
10

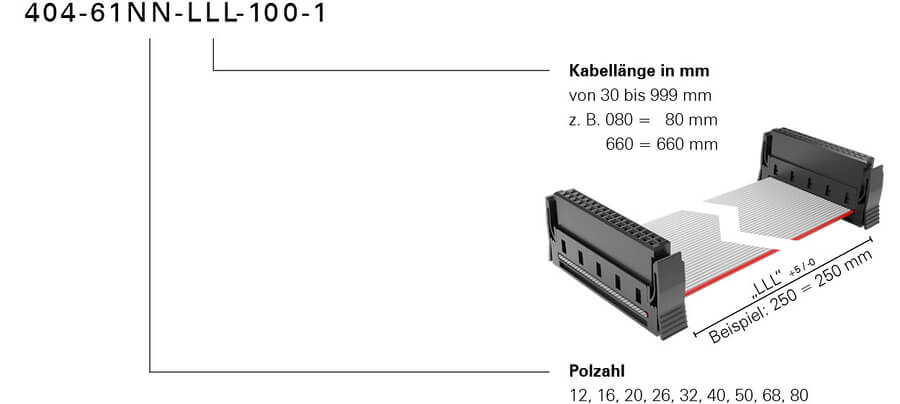

Koda naročila
